红外线遥控器解码器 ESK-IRRC-R00

CN¥122.4

有货

数量

4 个

Product ID

ESK-IRRC-R00

产品说明

ESK-IRRC-R00 是红外线遥控器的解码器，需搭配 Holtek 开发的红外线遥控开发平台及红外线遥控器使用。

将本产品与电脑连接并启动开发平台软件后，即可开始撷取信号。本产品使用 16MHz 速率的红外载波来撷取信号，并将解码后的内容显示在开发平台上，让使用者可以很容易地开发遥控器产品。

产品信息

尺寸：61 x 37 x 5 mm
净重：9.9g
包装内容
(1) 红外线遥控器解码器 ESK-IRRC-R00 x 1
(2) 尼龙支架 x 4

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

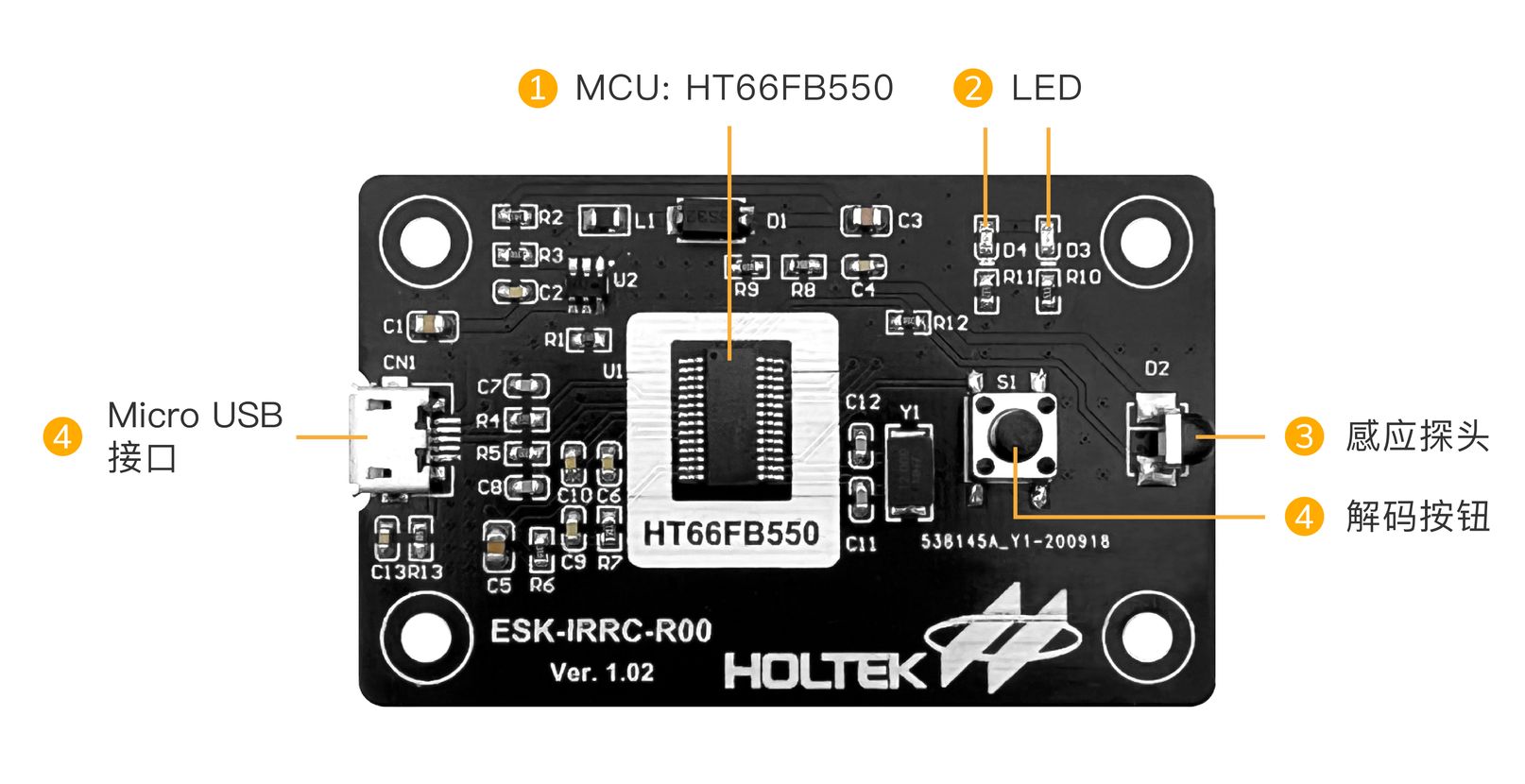

硬件说明

接线说明

使用前准备工具

使用说明

将 ESK-IRRC-R00 与电脑连接，并开启红外线遥控器开发平台软件。
建立专案：选择您要开发的遥控器类型及开发模式
(使用 ESK-IRRC-R00 时请选择 "学码 / 查看波形模式")。
开始解码
(1) 按下 ESK-IRRC-R00 上的解码按钮或软件上的 "开始解码" 按钮。
(2) 解码器上的红灯亮起后，请在 6 秒内将待测的遥控器对准解码器上的感测探头，并按下遥控器按钮。
(3) 解码器的 LED 绿灯亮起表示接收成功，闪红灯则表示接收失败。
解码成功后，请按下软件内的 "保存按键"，将解码数据保存。
填入地址。
设置按钮功能：可自行选择遥控器开发板上要使用的按钮数量，设置对应的 IO 口后产出资料。
(设置顺序：PB7～PB0 ; PA7～PA0)
开启 HT-IDE3000 软件，将上述产出的资料建置成专案。
开启 HOPE3000 软件，将专案透过 e-Link 烧录进遥控器开发板。

资源

Bilibili

更多信息
HS Code (仅供参考)	8526.92.90.00-9
