本产品是为 DALI LED 驱动器控制模块所设计的调适板，板上具有 DALI 模块插槽，可直接放上模块。 搭配 DALI 主机模拟板 ESK-DALI-H00 一起使用，让您能够更方便地评估 DALI LED 驱动器控制模块的功能与特性。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋

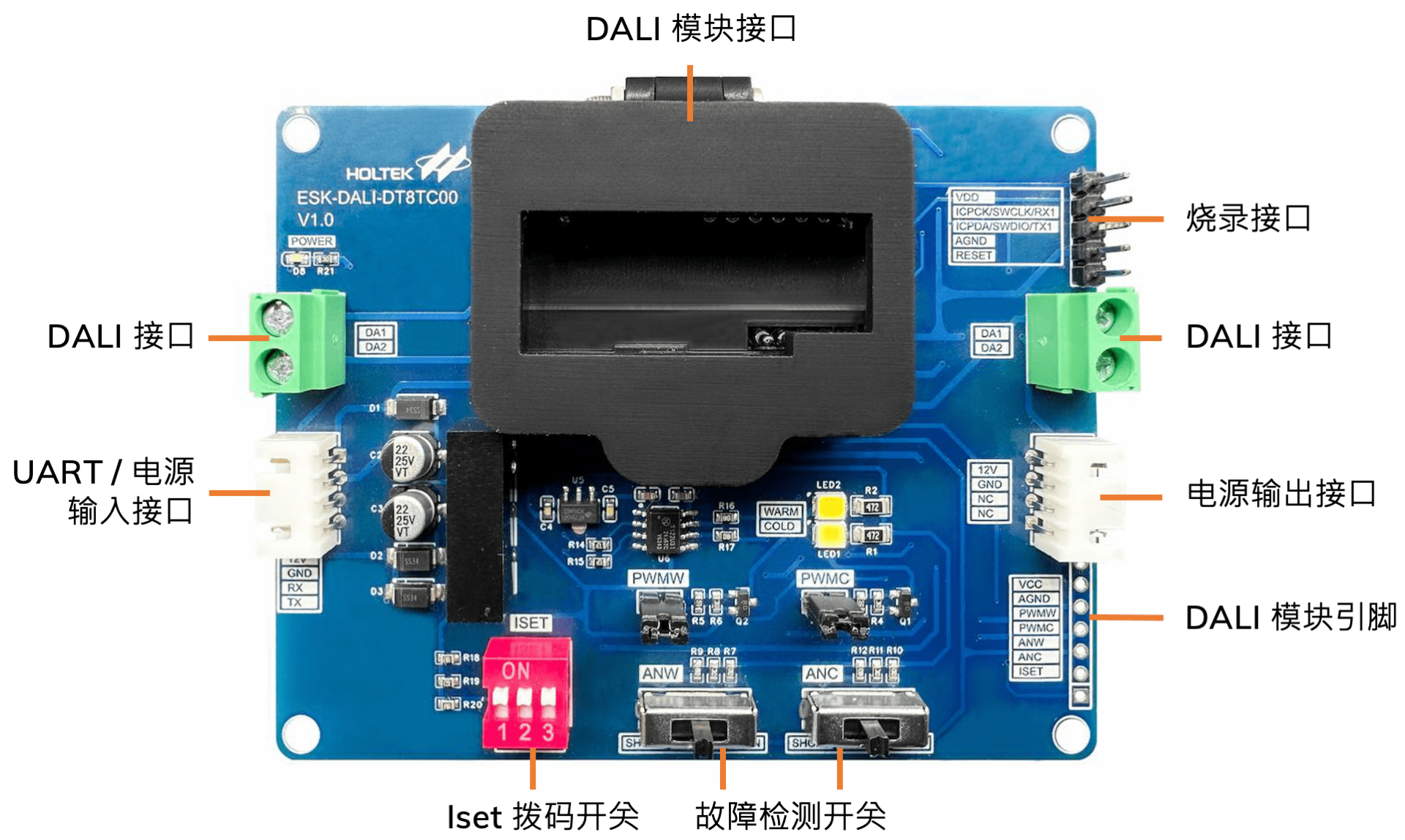

产品功能说明
供电方式
- UART/电源输入接口：由主机模拟板提供 12V 电源供电。
- DALI 模块引脚 VCC：供电 7~30V
请注意：上述两种供电方式不可同时供电。
烧录接口
您可以透过此接口来片上调适或烧录 (ICP) 模块。
BM82D8021-1 及 BM82D8022-1 可以片上调适，但 BM82D8011-1 因为使用的 MCU 不具有仿真功能，因此无法片上调适。
片上调适
- BM82D8021-1、BM82D8021-1：e-LinkPro2/e-Link 及 HT-IDE3000 软件
- BM82D8022-1：e-Link32 Pro 及 Keil uVision5 软件
烧录 (ICP)
- BM82D8021-1、BM82D8021-1：e-LinkPro2/e-Link、HOPE3000 for e-Link 软件
- BM82D8022-1：e-Link32 Pro 及 e-Link32 Pro ICP Tool 软件
Iset 开关
用来模拟 Iset 引脚电流限制档位控制 PWM 的输出准位 (调光效果)。
请注意：开关调节后需要重新上电。
故障检测开关
用来模拟 DALI LED 驱动器控制模块的故障信号。
开关有三阶段可以选择：
- OPEN：模拟开路信号故障
- SHORT：模拟短路信号故障
- NORMAL：正常情况
级联
DALI LED 驱动器控制模块级联步骤：
- 将主机模拟板 ESK-DALI-H00 的 UART 电源输出接口与本产品的 UART 电源输入接口连接。
- 透过本产品提供的 DALI 接口与电源输出/输入接口来级联多个模块。
⬥详细请参考下方「接线说明」中的示意图。
接线说明
您可以使用一个来 ESK-DALI-H00 来级联多个 DALI LED 驱动器控制模块。
下方我们以 DC Jack 接口供电为例，透过 DALI 调适板级联 3 个模块。
产品信息
- 尺寸：95 x 75 x 18mm
- 净重：53.6g
- 产品包含：ESK-DALI-DT8TC00 x1 | 尼龙脚柱 x4 | 4-pin 连接线 x1
资源
- 开发平台：DALI 开发平台，包含使用手册、软件等信息。
| HS Code (仅供参考) | 8504.40.20.00-3 |
|---|
Bilibili
相关产品
