MCU温度校正工具 EMDE001A

CN¥158.4

缺货

Product ID

EMDE001A

产品说明

EMDE001A 是 Holtek 推出的温度校正工具，让使用者能在烧录特定型号的单片机时，同步校正单片机内置的温度传感器。需搭配
e-Link 或 e-WriterPro 一起使用。

本产品是专门为具有 "温度传感器 (Temperature Sensor)" 功能的单片机设计的，若您使用的单片机不具有此功能，则无法搭配使用。购买本产品前，请先确认您使用的单片机型号与功能 (请参考下方详情)。

产品信息

尺寸：50 x 28 x 12 mm
净重：8.1g
包装内容：MCU 温度校正工具 EMDE001A x 1

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

如何使用 EMDE001A？

确认 MCU 型号及功能
确认使用的单片机型号包含 Temperature Sensor 功能，请参考下图：
若您仍无法确定单片机是否可与本产品搭配使用，请与 Holtek 联系

连接方式
(1) e-WriterPro：将 EMDE001A 正面插入 e-WriterPro 上方的 CN3 孔。

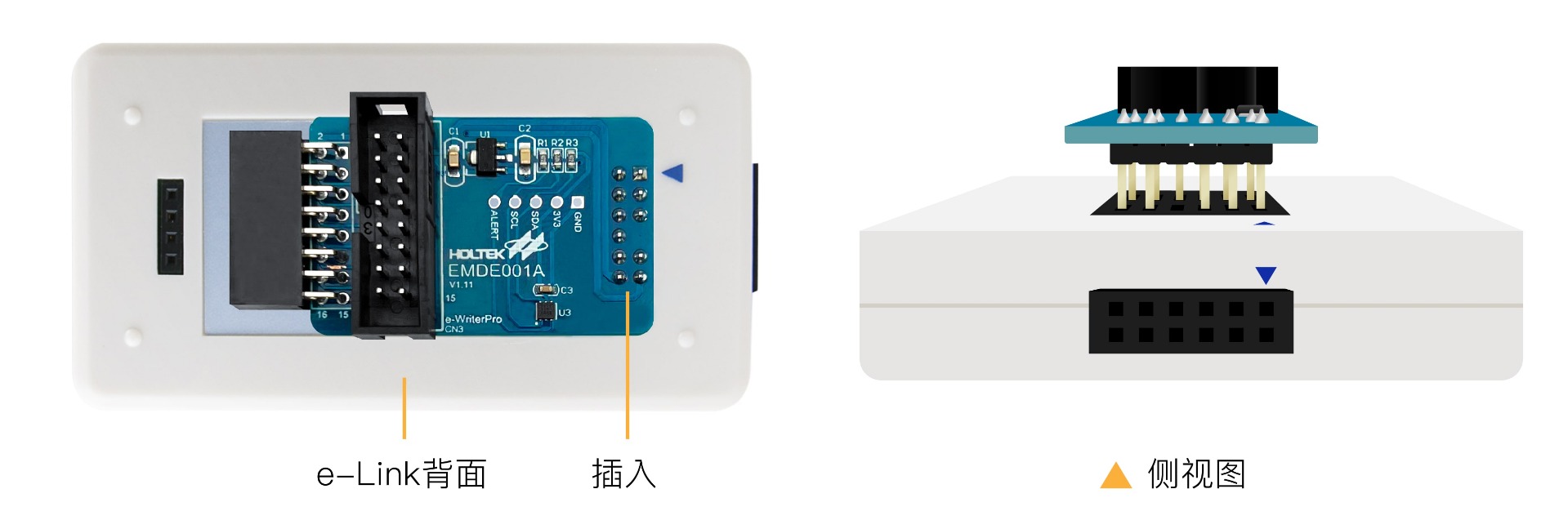

(2) e-Link：将 EMDE001A 插入e-Link 背部的插孔。
开始烧录：e-Link 烧录方法请参考视频。

注意事项

MCU 升温反应时间

Y 轴：初始温度 0% 时为 25°C，100% 时则为 30°C

X 轴：反应时间 (单位：分钟)

下方图表是 25°C 至 30°C 升温反应时间的变化量，如需不同温差时，请依比例调整反应时间。

资源

应用笔记：BA45F67xx 气体探测器应用说明，AN0564SC

更多信息
