HT66F3185开发板 DEV3185

CN¥35.3

有货

数量

7 个

Product ID

DEV3185

产品说明

DEV3185 是 Holtek Easy DEV 开发板系列的成员之一，此系列的开发板将 MCU 的脚位拉出来 (脚距：2.54mm)，让您在开发时更加方便，并且可以搭配 e-Link 来调适 (OCDS 模式) 或烧录 (ICP 模式) MCU。

此开发板上的 MCU 是具有 OCDS 功能的 HT66V3185，除了OCDS 功能之外，HT66V3185 的其他功能与 HT66F3185 相同。 (进一步了解 OCDS)。

我们在出厂前已经先将范例程式预先烧录进 MCU，程式内容是：使用一个 I/O 脚点亮 LED，上电后蓝色 LED 灯会循环渐亮渐暗，类似呼吸灯的效果。更多详细说明您可以参考以下的产品视频，在视频中我们以 DEV24SSOP175 作为范例。

产品信息

尺寸：55 x 23 x 11 mm (PCB)
净重：5.4g (PCB)
产品包含：
1. 开发板 DEV3185 x 1
2. 5-pin 90° 排针 x 1
3. 14-pin 180° 排针 x 2

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

产品特色

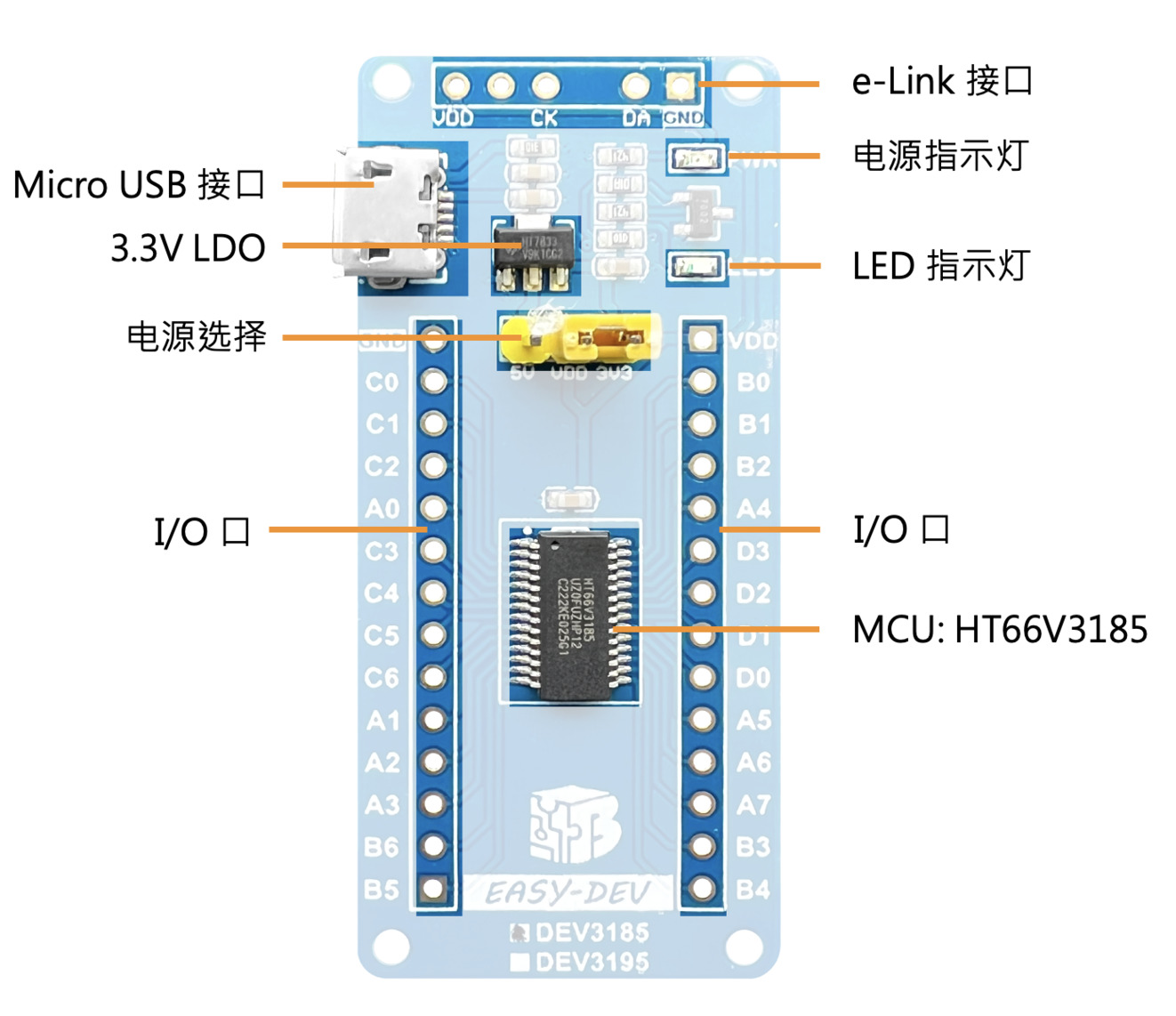

开发板功能说明

供电选择

上电后，电源指示灯 (黄色) 及 LED 指示灯 (蓝色) 会亮起。

注意事项

本产品上的 Micro USB 接口仅可用来供电给开发板。
使用 ESTD-206 连接本产品的 Micro USB 与 e-Link/e-LinkPro2，是无法进行调适的。
⬥ 请参考以下接线方式示意图 (以 DEV3185 为例)：

脚位说明

开发环境

调适程式 (OCDS 模式)：在这个模式下，您需要先从 Holtek 网站上下载 HT-IDE3000 软件，并将开发板接上 e-Link 后，开启软件来进行侦错。
MCU 烧录 (ICP 模式)：在这个模式下，您需要先从 Holtek 网站上下载 HOPE3000 for e-Link 软件，并将开发板接上 e-Link 后，开启软件来进行烧录。
您也可以将开发板放上 ESKT40DIPC 烧录座，并透过 e-WriterPro 搭配 HOPE3000 来烧录 MCU。
