首页 BC66F2332-1开发板 DEV-BC66F2332-1
-
首页
-
BC66F2332-1开发板 DEV-BC66F2332-1
BC66F2332-1开发板 DEV-BC66F2332-1
CN¥97.2
有货
Product ID
DEV-BC66F2332-1
产品说明
DEV-BC66F2332-1 是由 Holtek Easy DEV 开发板与一个 433.93MHz 无线接收模块 BM2302-64-2 组成的开发板。需要搭配 e-Link 来调适程式及烧录 MCU。开发板上的 MCU 是具有 OCDS 功能的 HT66V0025，除了 OCDS 之外，HT66V0025 其他功能与 HT66F0025 相同。
开发板已经预先烧录了范例程序，它使用一个 I/O 脚点亮 LED，上电后蓝色 LED 灯会循环渐亮渐暗，类似呼吸灯的效果。若您要使用这个 I/O 脚，将蓝色跳帽移除即可。
产品信息
尺寸：64 x 20 x 11 mm
产品包含：
1. 开发板 DEV-BC66F2332-1 x 1
2. 模块 BM2302-64-1 x 1
3. 6-pin 90° 排针 x 1
4. 5-pin 180° 排针 x 2
欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。
Follow Us for More Updates!
产品特色
- 电源可选择 5V、3.3V 或外接
- 可直接与 e-Link 连接，不须另外接线
- 搭配 e-Link 及 HT-IDE3000 软件进行程序调适
- 可使用 e-Link 或 e-WriterPro 进行烧录
- 预载 LED 呼吸灯范例程序，板子状态一目了然

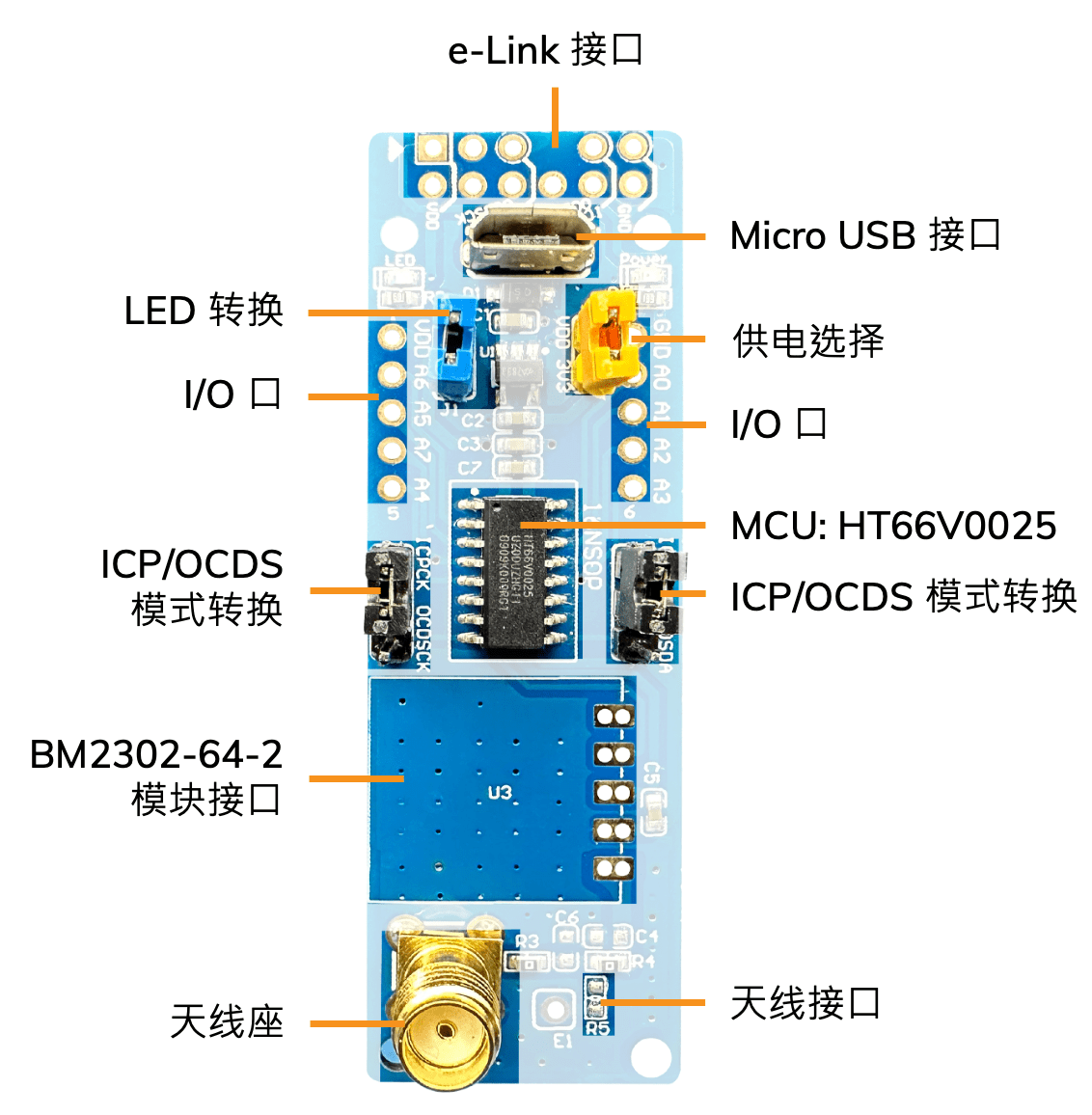

开发板功能说明
如果您要使用天线座接上天线，请选用 50Ω 阻抗天线。
供电选择
- Micro USB：可透过黄色跳帽，选择 5V 或是 3.3V 做为开发板电源。
- e-Link：接上 e-Link，使用 e-Link 供电，使用者可以透过 HT-IDE3000 设置电压值。
上电后，红色 LED 指示灯会亮起。
注意事项
本产品上的 Micro USB 接口仅可用来供电给开发板。
使用 ESTD-206 连接本产品的 Micro USB 与 e-Link/e-LinkPro2，是无法进行调适的。

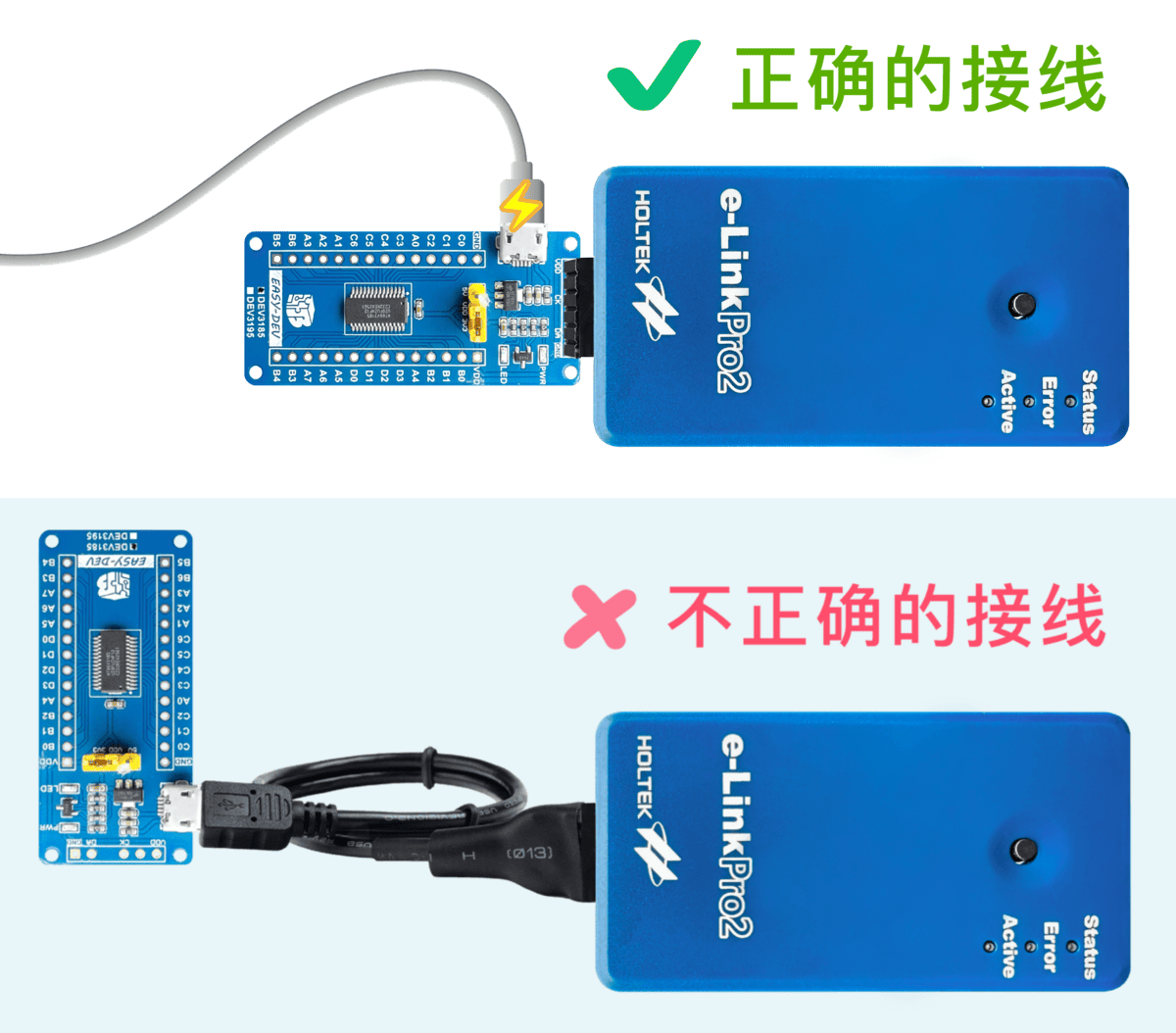

⬥ 请参考以下接线方式示意图 (以 DEV3185 为例)：
开发环境
- 调适程序：将跳帽移到 OCDSDA 及 OCDSCK 位置，并将开发板接上 e-Link，透过 HT-IDE3000 软件进行程序仿真调适。
- MCU 烧录：将跳帽移到 ICPDA 及 ICPCK 位置，并将开发板接上 e-Link，透过 HOPE3000 for e-Link 软件进行烧录。
也可以将开发板放上 ESKT40DIPC 烧录座，透过 e-WriterPro 烧录。
资源
- MCU: BC66F2332-1，Sub-1GHz 低中频 OOK RF 接收器 Flash 单片机，包含规格书、封装信息等。
- MCU: HT66F0025, Cost-Effective A/D Flash MCU with EEPROM，包含规格书、封装信息等。
- IC: BC2302C/BC2302D，Sub-1GHz 超外差OOK RF 接收器，包含规格书、封装信息等。
- 应用笔记：AN0631SC，BC2302C/D 与 BC2302A/B 应用差异使用说明。
- 应用笔记：AN0633SC，BC2302C/D 开发板应用范例，包含范例程序。
更多信息
| HS Code (仅供参考) |
8534.00.00.90-0 |
