本产品是符合 General MIDI 的音乐扩充板，内置 128 种旋律音色 (Melodic sounds) 以及 61 种打击乐音符 (Percussion notes)。板上提供矩阵琴键接口，最多支持 64 个琴键，并具有一个打击感测接口，可以接上压电陶瓷片感应打击力度，此外，您也可以透过本产品自行创作 MIDI 曲目后播放。适合应用在电子琴、智慧玩具、智能家居等产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：5V
- 工作电流：285mA @5V (440Hz 语音，音量最大)
- MCU: HT32F61357
- 内置 128Mbit Flash memory - 音色：符合 General MIDI
- 128 种旋律音色 (Melodic sounds)
- 61 种打击乐音符 (Percussion notes) - 声音输出
- 8Ω/2W 喇叭 (PH2.0-2P插座)
- 耳机 (3.5mm 耳机插孔) - 打击感测接口：可连接压电陶瓷片来感应打击力度
- 琴键接口：支持 8×8 矩阵按键
- 内置节拍器功能
- 支持自行创作或播放 MIDI 曲目
- 通信接口：UART (波特率：31250bps)
产品说明
本产品设计成扩充板的型式，方便您直接插上 BMduino-UNO BM53A367A 或 Arduino UNO 使用。使用上具有高度的灵活性，您可根据需求调整打击灵敏度、力度感应以及 MIDI Pitch Bend 等参数，以创作出专属的 MIDI 音乐作品。
此外，本产品还具有一个多功能按键，可控制五个方向 (上、下、左、右及中间按压) 来达到不同的功能，增加操作便利性。
| 按键 | 功能 |
|---|---|
| 中 | 打开/ 关闭节拍器 |
| 左 | 节拍器速度 BMP- |
| 右 | 节拍器速度 BMP+ |
| 上 | 音量+ (0~15 阶可调) |
| 下 | 音量- (0~15 阶可调) |
产品功能说明
引脚说明
其他引脚未使用
| 名称 | BM53A367A 引脚 | 功能 |
|---|---|---|
| IOREF | IOREF | I/O 参考电压 |
| RESET | RESET | 重置开发板 |
| 5V | 5V | 供电：5V |
| GND | GND | 接地 |
| mTX | ~D2 | UART: TX |
| mRX | ~D3 | UART: RX |
| DataType | D7 | 传输协议选择
⬥ 输入高电平：MIDI 数据传输协议 ⬥ 输入低电平：用户数据传输协议 |
| 引脚 | 名称 | 功能 |
| 1 | PZT- | 压电陶瓷负极 |
| 2 | PZT+ | 压电陶瓷正极 |
| 3~10 | COM1~8 | 矩阵按键 COM 口 |
| 11~18 | SEG1~8 | 矩阵按键 SEG 口 |

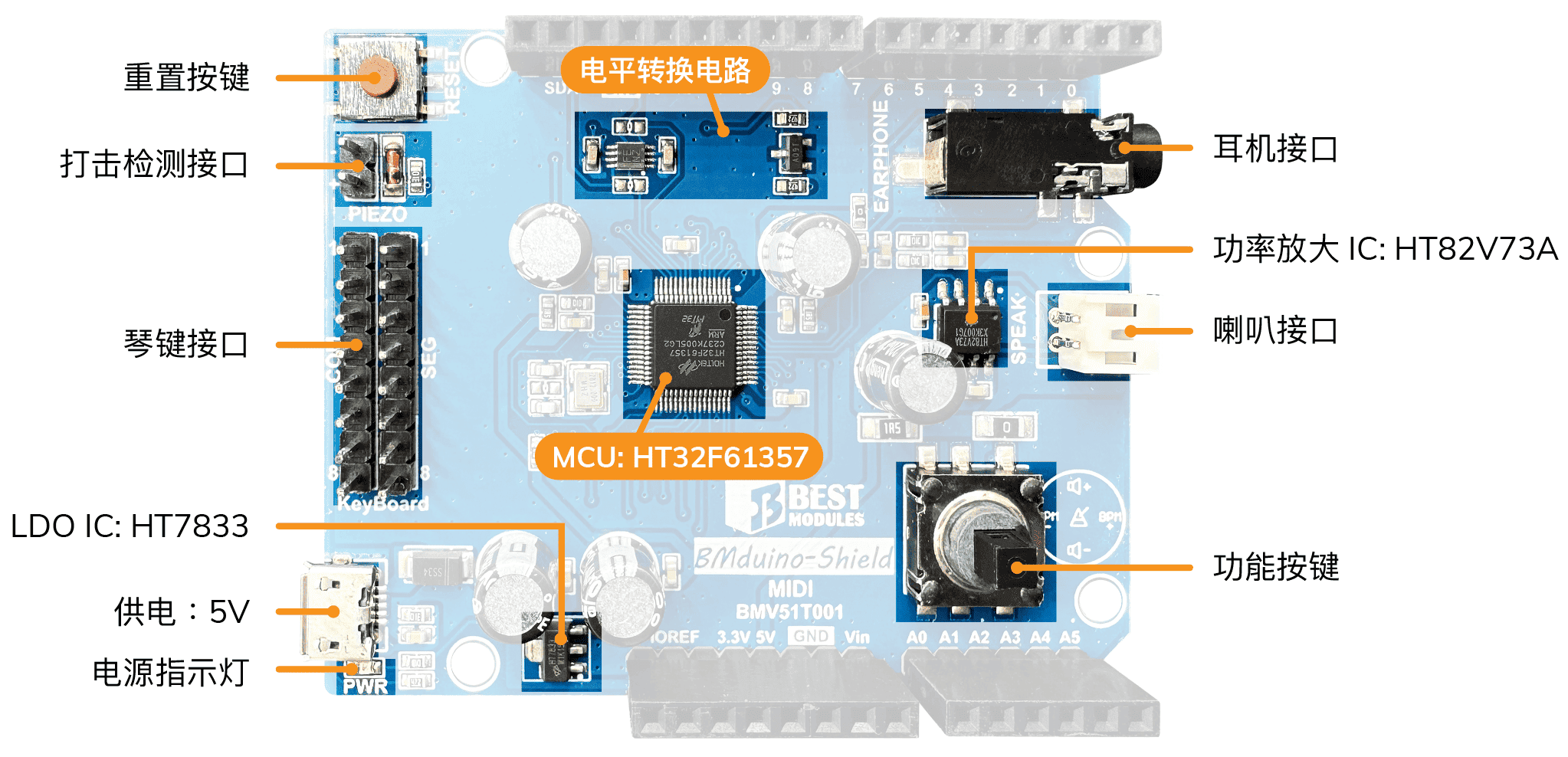

资源
- MCU: Holtek HT32F61357，带 Flash 数据存储器的 32-Bit Arm® Cortex®-M0+ 音乐合成器 MCU，包含规格书、封装等信息。
- IC: Holtek HT82V73A，具有关断功能的 1500mW 音频功率放大器，包含规格书、封装等信息。
| HS Code (仅供参考) | 8517.62.00.00-5 |
|---|---|
| 净重 | 146.1g (包含喇叭及压电陶瓷片) |
| 尺寸 | PCB: 67 x 53.34 x 23 mm |
| 产品包含 | BMV51T001 x1、喇叭 x1、压电陶瓷片 x1 |
