本产品是 MIDI (Musical Instrument Digital Interface) 接口转接模块，支持标准 MIDI 通信协定与 UART 通信接口，并且可以透过 MIDI 转 USB 的连接线来连接多种设备，例如：电子乐器、电脑及手机/平板等，非常方便！本产品还可以搭配 MIDI Wrench APP，适合应用在 APP 音乐演奏教学、APP 游戏音乐。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：3V~5.5V
- 工作电流：20.8mA @5V
(收发引脚互连，传输 31250Hz 方波信号) - 符合国际标准 MIDI 通信协定
- MIDI 转接座：8-pin DIN jack (MIDI IN / MIDI OUT)
- 具有光耦隔离 IC 6N138，可兼容不同电压的 MIDI 设备
- 支持 MIDI 转 USB
- 通信接口：UART (波特率：31250bps)
- 尺寸：52.4 x 33.43 x 23 mm
- 净重：18.9g
产品说明

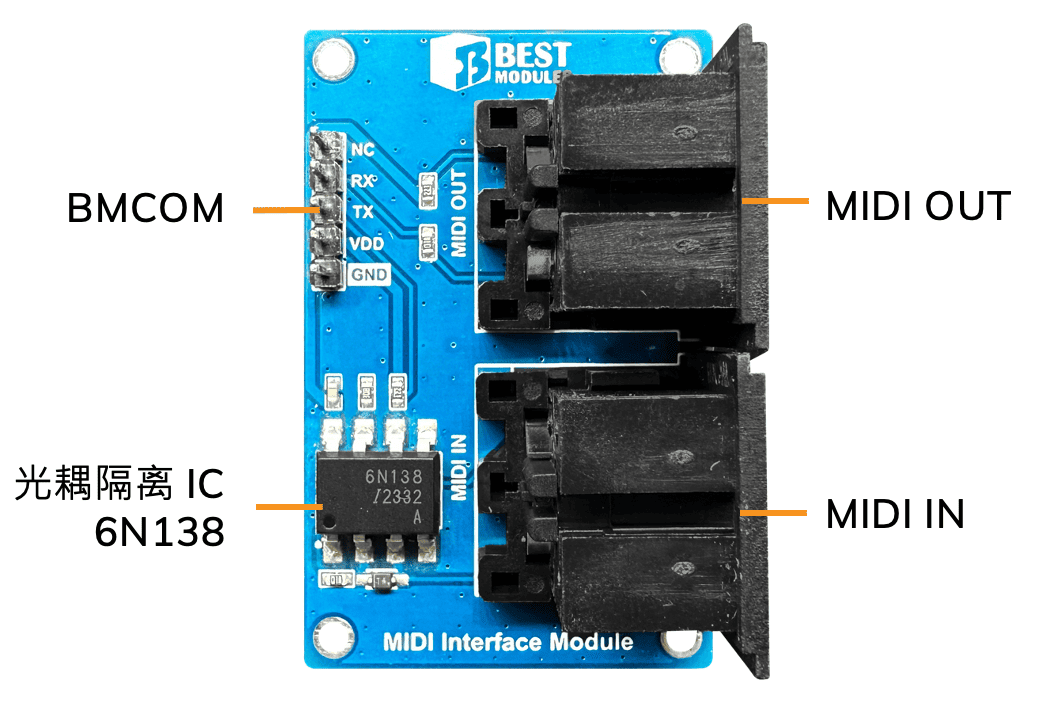

本产品上有两个 MIDI 转接座，分别为 MIDI IN 及 MIDI OUT，MIDI IN 需连接到开发板的 RX 引脚，而 MIDI OUT 则需连接到开发板的 TX 引脚。内置的光耦隔离 IC 6N138 是用来防止不同电压设备间的信号干扰，确保信号传输稳定。另外，您还可以透过 MIDI 转 USB 的连接线来接上手机/平板或电脑设备使用。
您也可以在 Apple APP Store 中下载 MIDI Wrench APP 和本产品一起使用 (仅支持 iOS)，此 APP 可用来监控连接的 MIDI 设备状态，且具有 88 键虚拟 MIDI 键盘及虚拟音效控制器。
本产品上有一个 5-pin 的 BMCOM，透过 BMCOM 您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A 或 BM18B367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | NC | ― |
| 2 | TX | UART: TX |
| 3 | RX | UART: RX |
| 4 | VDD | 供电：3.3V~5.5V |
| 5 | GND | 接地 |
| HS Code (仅供参考) | 8473.30.00.00-6 |
|---|
