本产品是一款可用来录音及播音的扩充板，内置 128Mbit SPI Flash memory，最大录制时长可达 517 秒，板上具有 MircoSD 接口，您可以直接将音源存进 SD 卡来播放，非常方便！本产品设计成扩充板的型式，方便您直接插上 BMduino-UNO BM53A367A 或 Arduino UNO 使用。适合语音播放产品、留声机等应用。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：5V
- 工作电流：326mA @5V
- 工作模式：单机模式 (预设)、联网模式
- 播放模式：录音/回放模式、播音模式 (MicroSD)
- 声音录制方式：内置麦克风/外接麦克风 (声音输入接口)
- 内置麦克风灵敏度 -36dB - SPI Flash memory: 128Mbit
- 最大录制时长：517 秒
- 可录制数量：255 首 (录制总时长 < 517秒) - 录音分辨率：16-bit PCM
- 录音采样率：16kHz
- 存储方式：
1. MicroSD 卡：存储单声道 16kHz 16-bit WAV 档语音
2. SPI Flash memory：存储录音 - 具有喇叭接口，可搭配 8Ω / 2W 喇叭一起使用
- 通信接口：SPI
- 尺寸：67 x 53.34 x 23 mm
- 净重：116g (含喇叭)
- 产品包含：BMV36T001 x1、喇叭 x1
产品说明
本产品支持两种模式：录音/回放模式以及播放模式，当选择录音/回放模式时，录制的音档会存储在内置的 Flash memory，而如果选择播放模式时，您需要事先将音源档放入 MicroSD卡，并将 MicroSD 卡插入板上的 MicroSD 接口来播放。
板上有一个多功能的按键，在单机模式下可控制五种方向，分别为：上、下、左、右、中间，并能透过短按或长按(按压超过 3 秒) 按键来达到不同的功能。
| 方向 | 短按 | 长按 |
|---|---|---|
| 左 | 播放上一首录音 | ― |
| 右 | 播放下一首录音 | ― |
| 上 | 音量 +
(可调整 1~14 阶，预设音量：6) |
― |
| 下 | 音量 -
(可调整 1~14 阶，预设音量：6) |
― |
| 中间 | 开始/停止录音 | 擦除所有录音 |
若您想播放存储在 MicroSD 卡内的音档，需要使用联网模式。

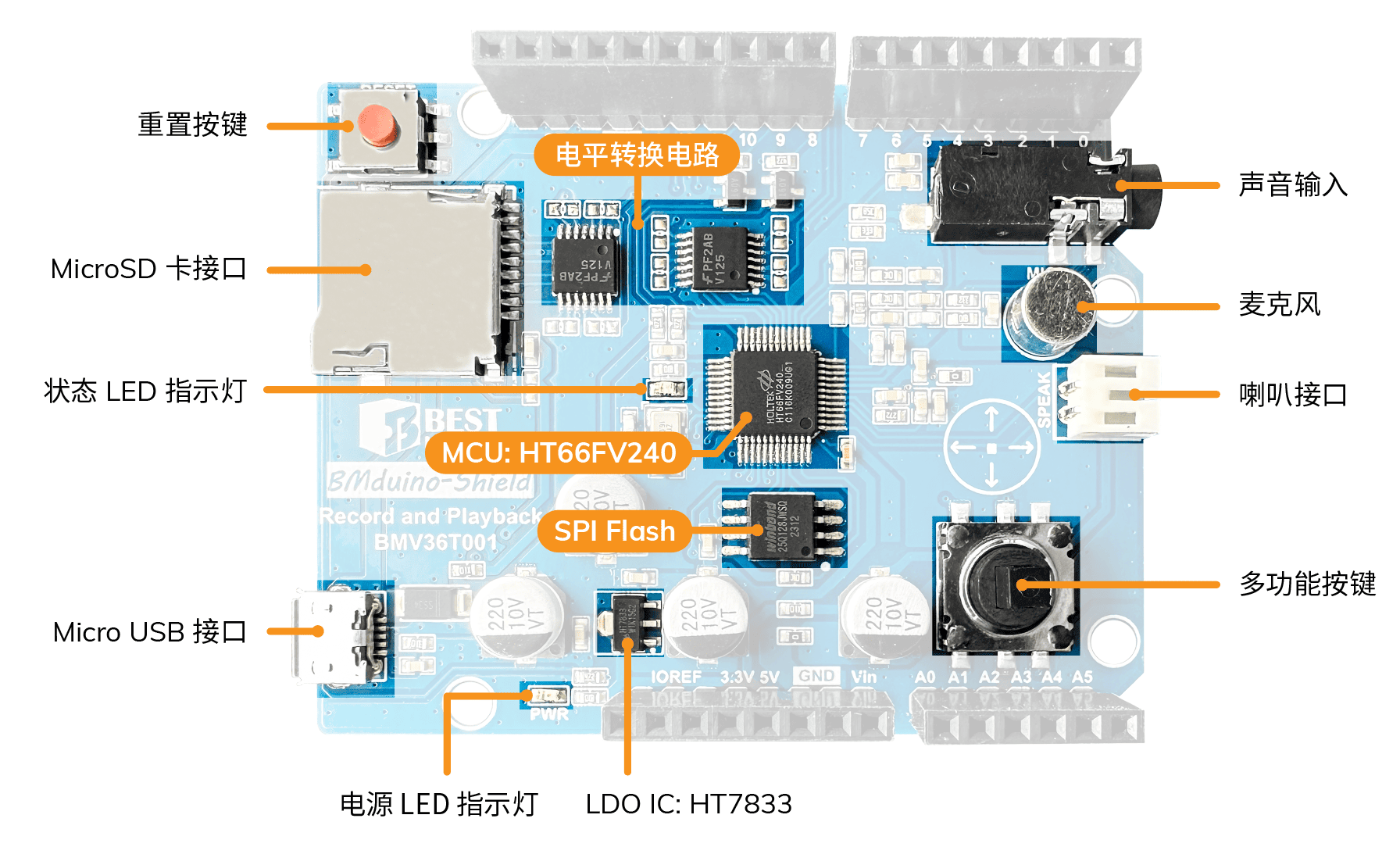

产品功能说明
引脚说明
其他引脚未使用
| 名称 | BM53A367A 引脚 | 功能 |
|---|---|---|
| IOREF | IOREF | 逻辑参考电压 |
| RESET | RESET | 重置开发板 |
| 5V | 5V | 供电：5V |
| GND | GND | 接地 |
| SS2 | ~D4 | SPI2 片选引脚 (与 SD 卡通信) |
| SCK2 | ~D5 | SPI2 时钟线 (与 SD 卡通信) |
| MOSI2 | ~D6 | SPI2 主机输出、从机输入数据线
(与 SD 卡通信) |
| MISO2 | D7 | SPI2 主机输入、从机输出数据线
(与 SD 卡通信) |
| D/C | ~D8 | SPI 总线数据类型切换
⬥ 拉高：传输 WAV 语音数据 ⬥ 拉低：传输通信协议命令 |
| REQ | ~D9 | 播放 SD 卡音源时，请求获取语音数据 |
| SS | ~D10 | SPI 片选引脚 (与 BMV36T001 通信) |
| MOSI | ~D11 | SPI 主机输出、从机输入数据线
(与 BMV36T001 通信) |
| MISO | ~D12 | SPI 主机输入、从机输出数据线
(与 BMV36T001 通信) |
| SCK | ~D13 | SPI 时钟线 (与 BMV36T001 通信) |
产品比较
| BMV31T001 | BMV36T001 | |
|---|---|---|
| MCU | HT68FV022 | HT66FV240 |
| 工作电压 | 5V | 5V |
| 工作电流 | 195mA @5V | 326mA @5V |
| SPI Flash | 16Mbit | 128Mbit |
| 可播放时长 | ⬥ PCM: 41 秒
⬥ u-law: 125 秒 ⬥ ADPCM: 400 秒 |
517 秒 |
| 录音功能 | X | O |
| 可外接喇叭 | O | O |
| 具有开发平台 | O | X |
| 支持上传音档格式 | ⬥ MP3
⬥ 16-bit 单声道 WAV |
16-bit 单声道 WAV |
| MicroSD 接口 | X | O |
| 通信接口 | ⬥ 播放：单线通信
⬥ 音档更新：SPI |
SPI |
资源
- MCU : Holtek HT66FV240，无线语音型Flash MCU，包含规格书、封装等信息。
| HS Code (仅供参考) | 9030.90.90.00-8 |
|---|
