本产品 BMV31T001 是采用语音 MCU HT68FV022 开发而成的扩充板，扩充板的形式方便让您直接插上 BMduino-UNO 开发板 BM53A367A 或是其他脚位相容的开发板使用，例如：Arduino UNO。另外，我们还设计了开发平台 BMduino Voice Widget，在此平台中，您可以上传自己的语音档案并加以编辑，也可以将语音组合成语句播放。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
可以播放什么？
BMV31T001 可以播放语音 (voice) 及语句 (sentence)。语音泛指各种声音，例如：人声、音乐、或录制好的音频等 ; 而语句则是由语音组合而成，您可以在两个语音之间设定静音。
★ Arduino library 函式：
- 播放语音：playVoice 函式
- 播放语句：playSentence 函式。
音源如何生成？
BMV31T001 支持 MP3 及单声道 16-bit WAV 音源格式，使用 BMduino Voice Widget 小工具编辑音源后，再将音源载入到 BMV31T001上。 BMduino Voice Widget 可以支持最多 256 个语音音源档，以及最多 96 个语句 (由语音及静音组成)。
可以录制多久时间的语音？
BMV31T001 上有 16Mbit 的 Flash memory 用来储存音源，而可以储存多长时间的音源与压缩格式有关，语音品质越好，占用越多的内存容量，能够存储的音源长度也就越短。在 BMduino Voice Widget 上可以选择的压缩格式有 PCM (可存 41 秒)、u-law (可存 125 秒)、ADPCM (可存 400 秒)。
BMduino Voice Widget 有什么功能？
BMduino Voice Widget 工具主要有以下功能：
- 载入 / 删除 / 替换语音
- 语句组合
- 音源试听
- 将压缩后的音源下载到 BMV31T001
★ 详细内容请参考 "文件" 页签中的 BMduino Voice Widget 使用手册。
如何控制声音的播放？
BMV31T001 上的 MCU HT66FV022 具有单线模式的功能，开发板只需透过一个 I/O 引脚即可与 HT66FV022 通信，透过指令播放语音及语句、调整音量大小、暂停/播放、循环播放等功能。 BMV31T001 上有一个5向的按键 (上、下、左、右、中间)，开发板只需侦测哪一个按键被按压了，即可送相对应的指令给 HT66FV022。
产品特色
- 工作电压：5V
- 工作电流：195mA @5V (最大音量播放 1kHz 音频)
- 内置 16Mbit Flash，最多可存储 256 个语音、96 个语句
- 播放时长由压缩格式决定
- PCM: 41 秒
- u-law: 125 秒
- ADPCM: 400 秒 - 具有音箱接口，可搭配 8Ω / 2W 音箱一起使用
- 具有多功能按键，可自定义按键功能
- 可以为上、下、左、右、中间这五种方向定义不同功能 - 提供开发平台 BMduino Voice Widget
- 可上传 MP3 及单声道 16-bit WAV 档 - 通信接口：单线通信 (播放)、SPI (更新音源)
- 扩充板尺寸：67 x 53.34 x 23 mm
- 扩充板净重：19.6g
- 产品包含：BMV31T001 x1、音箱 x1

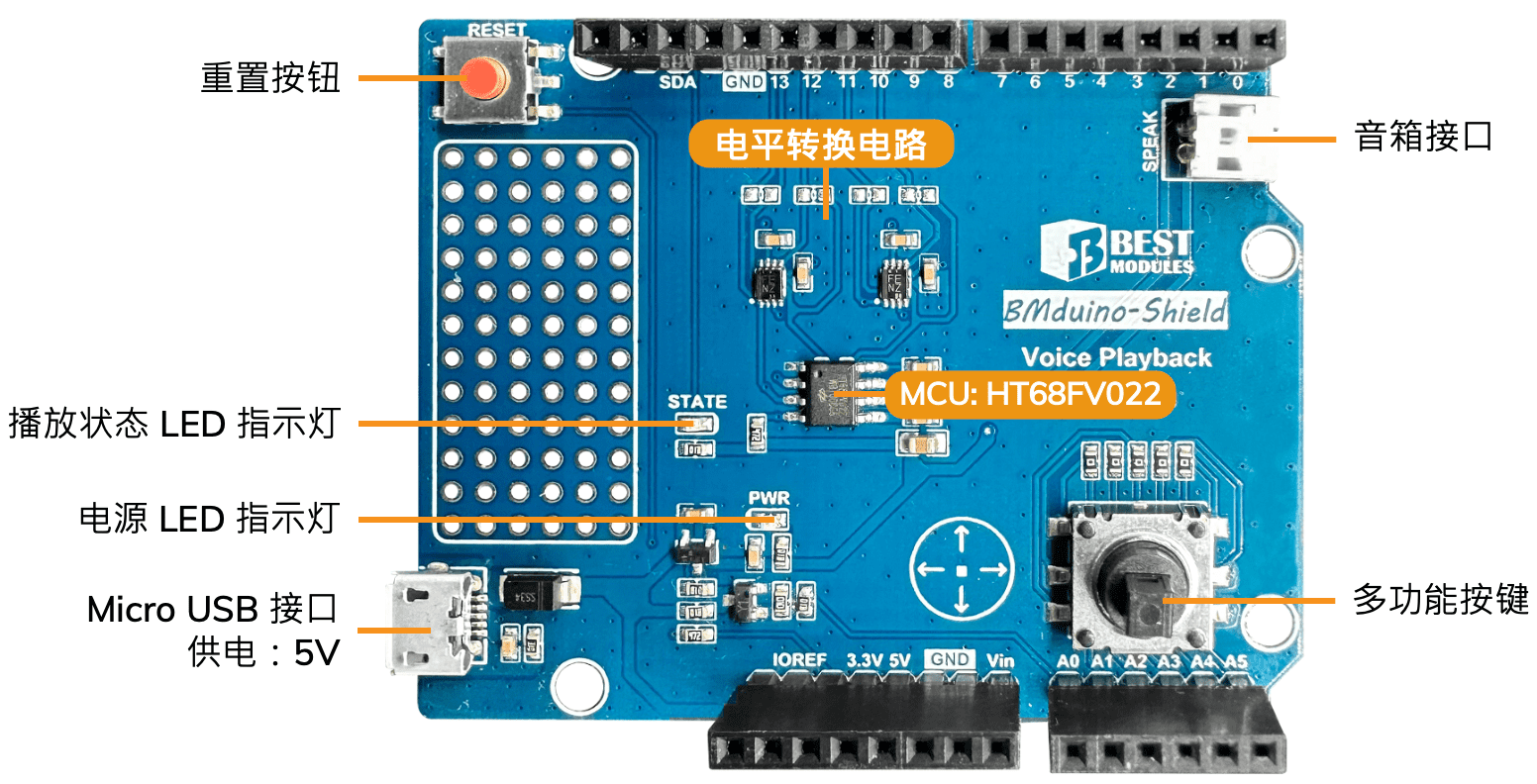

产品功能说明
⬥ 与 BMduino-UNO BM53A367A 一起使用：
只需供电给 BM53A367A，BM53A367A 会通过 5V 引脚供电给 BMV31T001。
⬥ 与 Arduino UNO 一起使用：
除了需供电给 Arduino UNO，也需供电 5V 给 BMV31T001 的 Micro USB 接口。
只需供电给 BM53A367A，BM53A367A 会通过 5V 引脚供电给 BMV31T001。
⬥ 与 Arduino UNO 一起使用：
除了需供电给 Arduino UNO，也需供电 5V 给 BMV31T001 的 Micro USB 接口。
引脚说明
其他引脚未使用
| 引脚名称 | BM53A367A 引脚 | 功能 |
|---|---|---|
| IOREF | IOREF | 逻辑参考电压 |
| RESET | RESET | 复位开发板 |
| 5V | 5V | 供电：5V |
| GND | GND | 接地 |
| A0 | D14/A0 | 电源开关控制引脚 |
| KEY1 | D15/A1 | 控制按键向上拨 |
| KEY2 | ~D16/A2 | 控制按键向左拨 |
| KEY3 | D17/A3 | 控制按键向下拨 |
| KEY4 | D18/A4 | 控制按键向右拨 |
| KEY5 | D19/A5 | 控制中间按下按键 |
| D8 | ~D8 | 播放状态 LED 引脚
播放中：亮灯 播放完：不亮灯 |
| D9 | ~D9 | 播放状态引脚
播放中：输出低电位 播放完：输出高电位 |
| SS | ~D10 | SPI: 从机选择 |
| MOSI | ~D11 | SPI: 主机输出 / 从机输入数据线 |
| MISO/DATA | ~D12 | SPI: 主机输入 / 从机输出数据线
单线通信：数据线 |
| SCK | ~D13 | SPI: 时钟线 |
资源
- MCU : Holtek HT68FV022，语音外设 MCU，包含规格书、封装等信息。
| HS Code (仅供参考) | 8518.90.90.00-1 |
|---|
