本产品是语音播放模块，由转接板与语音播放模块 BM72D3041-1 所组成，让使用者在评估 BM72D3041-1 性能时更加轻松容易。此外，我们还提供两种开发平台：BMduino Voice Widget、语音开发平台，您可以在平台上编辑音源后，再透过 SPI 接口烧录到模块上的 MCU，非常方便！适合应用在智慧家居、早教玩具等需要播放语音的产品上。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：3.0V~5.5V
- 工作电流：54mA @5V (1kHz 语音，音量最大)
- MCU：HT68FV024
- 内置 32Mbit Flash 存储器
- 最多可存储 256 个语音、96 个语句 - 最大播放时长：800秒 (取决于压缩格式)
- 压缩格式：PCM、u-law、ADPCM - 语音输出：搭配 8Ω/2W 喇叭
- 支持音档格式：MP3、单声道 16-bit WAV
- 通信接口：单线 (播放声音) / SPI (更新音档)

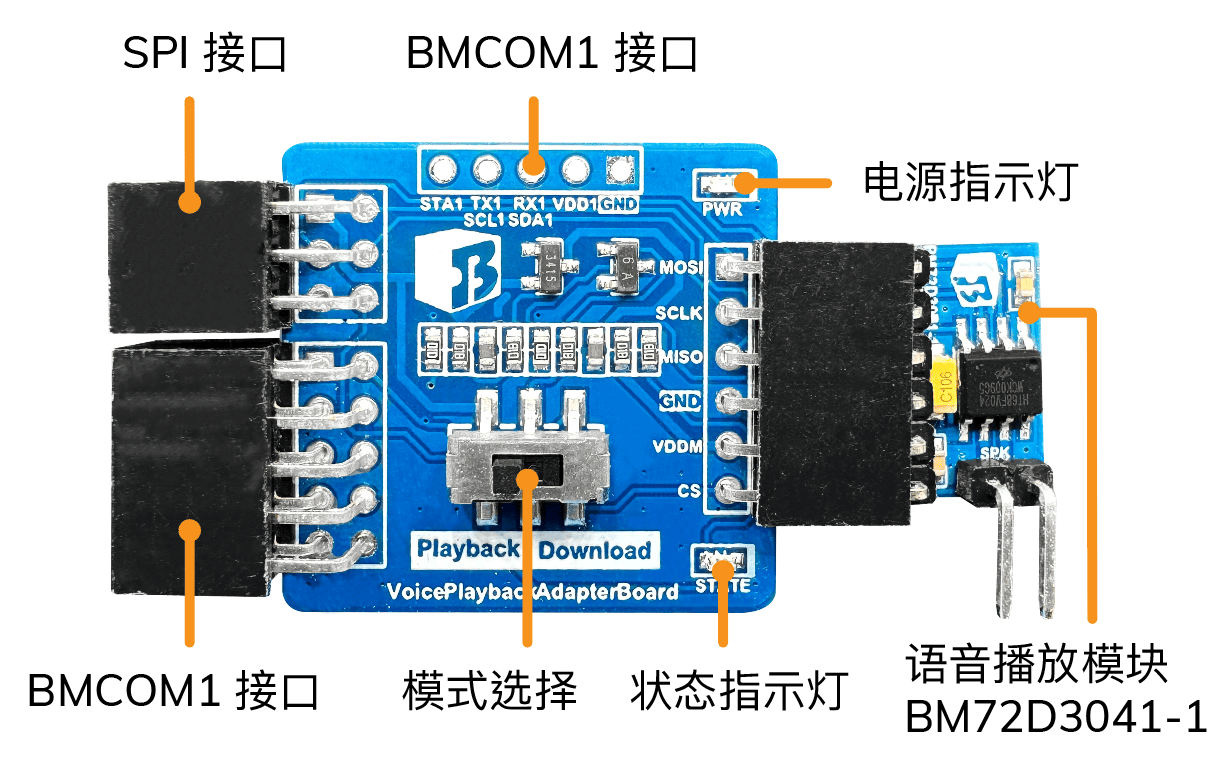

产品功能说明
转接板上的开关，是为了让您方便切换音源播放/音源更新模式而设计的。
当开关拨向 Playback 时，进入播放模式，此时使用单线通讯来控制语音、语句播放 ; 而当开关拨向 Download 时，您可以透过 SPI 接口来更新音源。
当开关拨向 Playback 时，进入播放模式，此时使用单线通讯来控制语音、语句播放 ; 而当开关拨向 Download 时，您可以透过 SPI 接口来更新音源。
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| SPI 接口 | ||
| 1 | VDD3 | 供电：3.0V~5.5V |
| 2 | DATA
MISO1 |
⬥ 单线通信：数据线 (语音播放)
⬥ SPI：主机输入从机输出数据线 (语音更新) |
| 3 | MOSI1 | SPI：主机输出从机输入数据线 (语音更新) |
| 4 | BUSY
SCLK1 |
⬥ 单线模式：播放语音时，输出低电平
⬥ SPI：时钟线 (语音更新) |
| 5 | GND | 接地 |
| 6 | LED
CS1 |
⬥ LED 状态控制
⬥ SPI：片选线 (语音更新) |
| BMCOM1 | ||
| 7 & 8 & 25 | PWCTL
STA1 |
⬥ 电源控制引脚
⬥ BMCOM1：STATUS1 引脚 |
| 9 & 10 & 26 | TX1/SCL1 | BMCOM1：TX1/SCL1 引脚 |
| 11 & 12 & 27 | RX1/SDA1 | BMCOM1：RX1/SDA1 引脚 |
| 13 & 14 & 28 | VDD1 | BMCOM1：VDD1 引脚 |
| 15 & 16 & 29 | GND | BMCOM1：GND 引脚 |
| BM72D3041-1 引脚 | ||
| 17 | MOSI | SPI：主机输出从机输入数据线 (语音更新) |
| 18 | BUSY
SCLK |
⬥ 单线模式：播放语音时，输出低电平
⬥ SPI：时钟线 (语音更新) |
| 19 | DATA
MISO |
⬥ 单线通信：数据线 (语音播放)
⬥ SPI：主机输入从机输出数据线 (语音更新) |
| 20 | GND | 接地 |
| 21 | VDD | 正电源 |
| 22 | LED
CS |
⬥ LED 状态控制
⬥ SPI：片选线 (语音更新) |
| 喇叭接口 | ||
| 23 | PWM2 | 连接喇叭负电源 |
| 24 | PWM1 | 连接喇叭正电源 |
| HS Code (仅供参考) | 8518.90.90.00-1 |
|---|---|
| 净重 | 126.4g (包含喇叭) |
| 尺寸 | 28.91 x 3.86 x 3.99 mm |
| 产品包含 | BMV31K304 x1、喇叭 x1 |
