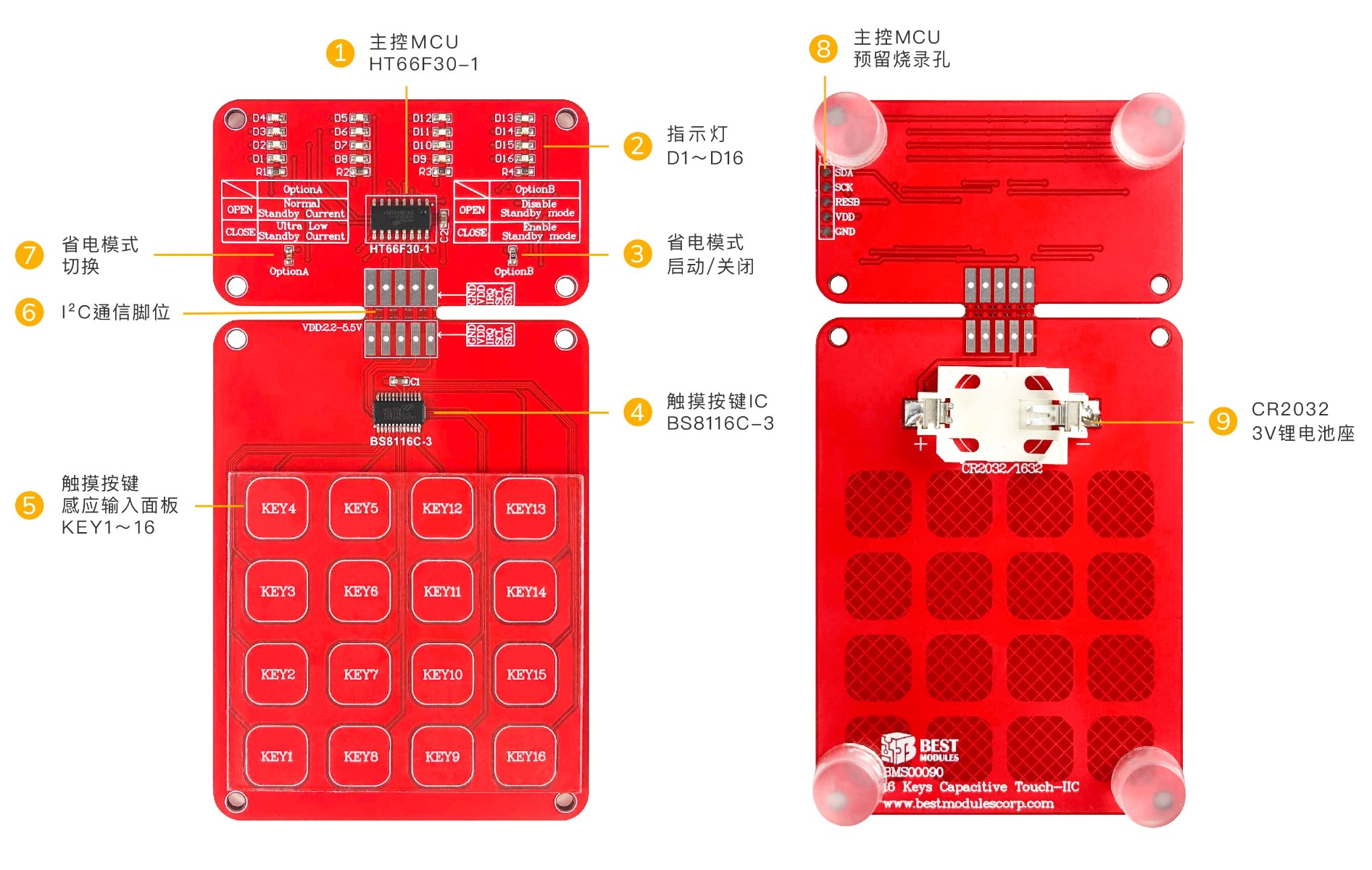

产品特色

1. 工作电压：2.2V〜5.5V
2. I²C 介面 (I²C 地址 : 0x50)
3. 16 个触摸按键 / 16 个 LED
4. Option B : 进入省电模式与否
5. Option A : 进入一般省电模式或极省电模式 (按键反应较慢)

BS81x 系列触控 IC 特色

1. 低待机电流
2. 自动标定
3. 可靠的触摸按键检测
4. 自动切换待机 / 工作模式
5. 最长按键输出时间检测
6. 具备抗电压波动功能
7. Level Hold，可选高有效或低有效
8. NMOS 输出内置上拉电阻 / CMOS 直接输出
9. 支援串列和并行输出
10. 外接电容调整感度
11. 较少的周边元件

做为开发板时的特色

1. 验证触摸的感度及按键反应速度
2. 测试触摸按键 IC 规格特性及抗干扰性能
3. 提供触摸相关 PCB Layout 参考
4. 参考 / 评估感应 PAD 直接接触的外壳材料的厚度
5. 参考 / 评估感应 PAD 大小

问题 1 : BMS00090 板子上隔着玻璃、压克力等材质也可以正常触控吗？

回答 : 没问题的，您可以在板子上放厚度约 3mm 的材质，但需紧贴着 PCB 板。

问题 2 : 如何修改 IRQ 模式？

回答 : 请参考 BS8116C-3 规格书的写入位置及资料

(1) 修改内部 IC 寄存器 Address B0H 的 bit0
  - Bit0 = 0 : Level hold 模式 (IRQ 为低电位时读取按键资料)
  - Bit0 = 1: One-shot 模式 (按键状态改变时，发出脉冲信号)

(2) 以下范例为 Level hold 模式 (bit0 = 0)

问题 3 : 如何进入省电模式？

回答 :

(1) 修改内部 IC 寄存器 Address B0H 的 bit1
  - Bit1 = 0 : 开启省电模式
  - Bit1 = 1: 不开启省电模式

(2) 以下范例为不开启省电模式 (bit1 = 1)

问题 4 : 如何修改灵敏度 / 触控频率？

回答 :

(1) 修改内部 IC 寄存器 Address B3H 的 bit2～bit0
  - Bit0 = 0 : 低感度
  - Bit0 = 0 : 高感度
  - Bit2～bit 1 = 00 : 第一种触控频率
  - Bit2～bit 1 = 01 : 第二种触控频率
  - Bit2～bit 1 = 00 : 第三种触控频率
  - Bit2～bit 1 = 11 : 不使用

(2) 以下范例为第一种触控频率 (bit2～1 = 00) 及高感度 (bit0 = 1)

问题 5 : 如何更改按键触发阀值？

回答 :

(1) 修改内部 IC 寄存器 Address B5H～C4H 的 bit5～bit0
  - Bit5～bit0 : 使用者可以自行更改 (预设值 16)

(2) 以下范例为触发阀值为 10h (bit5 = 1，bit4～0 = 0)

1. 将电池装进电池座，即可启动本产品。

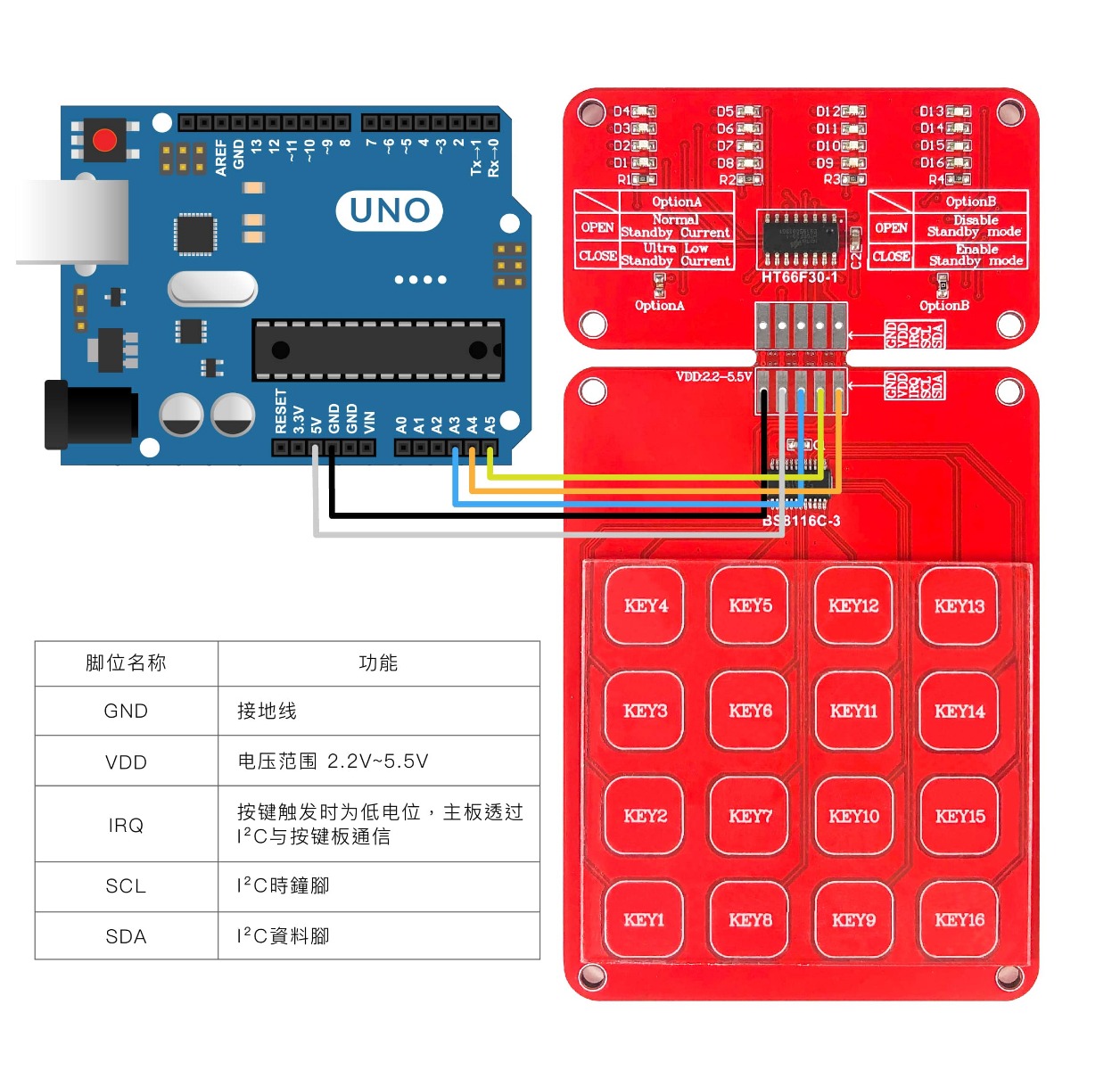

2. 正常情况下，触摸感应按键后，IRQ 会转为低电位，此时本产品将透过 I²C 与触控板通信，并输出指示灯D1～D16。
(详细说明请参考 BS8116C-3 规格书)

3. 触摸按键状态与 I²C 对应信息表
数值为 0 代表触摸按键未按压，1 代表已按压。
例如：按下 KEY1 和 KEY2 时，本产品将回应一个 byte (03h)。

4. 省电模式
启动：OptionB 接脚接地 (短路)
关闭：OptionB 接脚空接 (开路)
脚位设定完成后需重新上电。

5. 极省电模式
启动：OptionA接脚接地 (短路)
关闭：OptionA接脚空接 (开路)
进入极省电模式前，需先开启省电模式，设定脚位完成后需重新上电。

6. 若触摸按键无反应时，请检查电池是否装反、接触不良或电量已用尽。

7. 若发觉指示灯明亮不均时，表示电池电量不足，请更换电池。

1. IC : Holtek BS8116C-3，增强型触控按键，包含规格书、封装尺寸等。
2. 应用笔记 : AN0593SC，触控产品 PCB / ITO / PFC 应用须知。
