雾化片选择

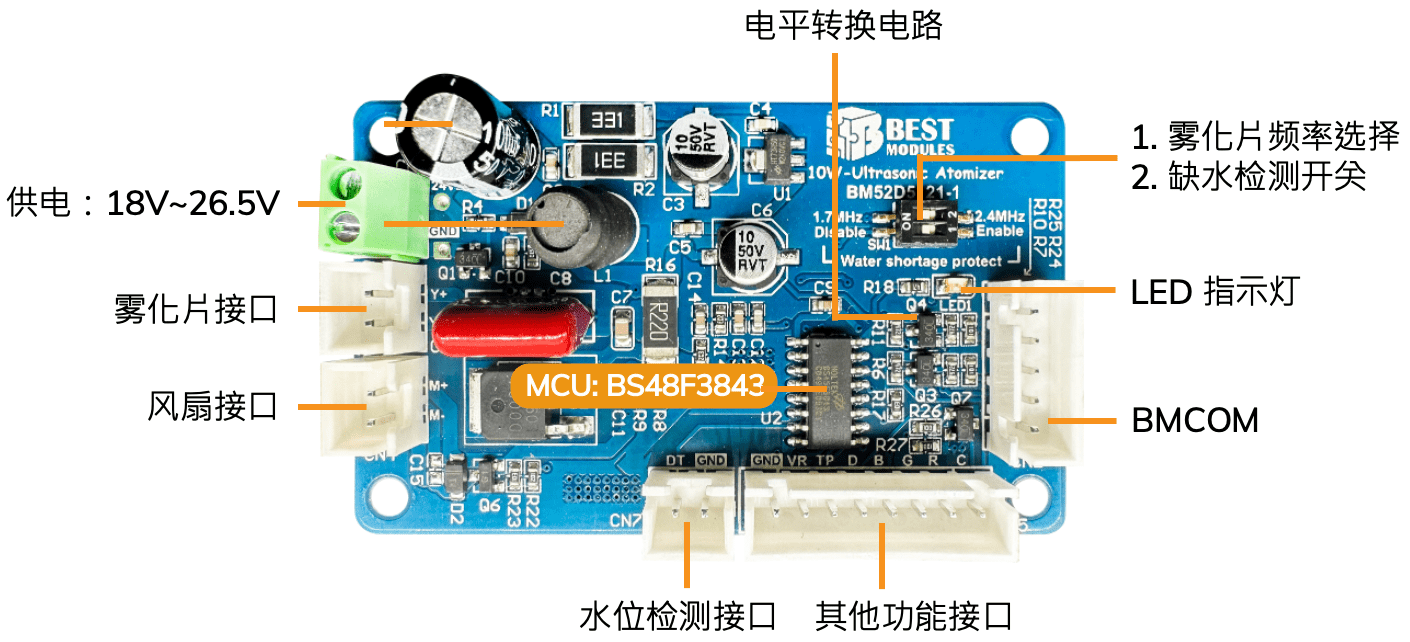

BMN31K512 可搭配1.7MHz 或2.4MHz 雾化片，使用前需要先将板上的雾化片频率选择键拨向要使用的频率，例如：搭配1.7MHz 的雾化片时，您要将雾化片频率选择键拨向1.7MHz。请参考下图以橘色箭头指向的位置。

缺水检测功能

另外，本产品提供缺水检测功能，可透过开关键选择关闭或开启，请参考上图黄色箭头指向的位置。

缺水检测功能是用来检测雾化器的水位是否足够，当水位不够时，将采取相应的措施以避免运作异常或产品损坏。
本产品的缺水检测原理是利用电容式触摸按键来检测环境电容值，空水位和满水位检测到的电容值不同，进而判断是否缺水。
通常使用触摸弹簧 (弹簧有铁片底座) 做为传感器，将弹簧放置在水槽底部，设计水槽机构设计时需注意不可让铁片沾到水，以免影响感测的准确性。
本产品也具有水位检查的标定功能，您只需要设计好水槽机构，并依照规格书的说明接线，即可利用外接按键或软件指令完成缺水检测功能。当本产品检测到缺水状态时，将会停止雾化。

工作模式选择

本产品提供单机及联网两种工作模式。

1. 单机模式：通过 VR 引脚外接一个 10kΩ 的可变电阻来进入此模式。您可通过调节电阻值大小来改片雾化功率，进而改变雾化量 (5W~10W)。
2. 联网模式：将本产品与开发板 (例如： BM53A367A) 通过 BMCOM 连接，由开发板控制雾化功率、雾化量、雾化时长等多项功能。

当从联网模式切换至单机模式时，建议先将本产品断电至少 50 秒，让内部电容能充分放电，避免无法进入 单机模式。

1. 工作电压：
   - 使用 1.7MHz 雾化片：18V～26.5V
   - 使用 2.4MHz 雾化片：16V～26.5V
2. 工作电流：0.42A @24V (10W)
3. 雾化频率：1.7MHz / 2.4MHz
4. 雾化量：70ml/h (受结构影响，仅供参考)
5. 工作模式：单机模式、联网模式
6. 出雾量可调节
   - 单机模式：可调节 5W～10W 雾化功率
   - 联网模式：32 阶可调节
7. 具有缺水检测功能 (可选择关闭)
8. 通信接口：UART (波特率：9600bps)
9. 尺寸：65.3 x 39.2 x 14 mm
10. 净重：15.6g (不含雾化片)
11. 产品包含：BMN31K512 (包含一个 1.7MHz 雾化片) x1 / 连接线 x1

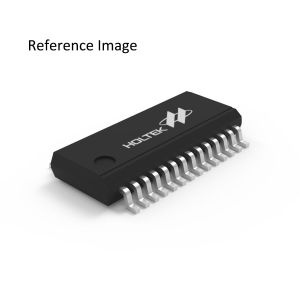

1. MCU : Holtek BS45F3843，超声波雾化器 Flash 单片机，包含规格书、封装等信息。
2. 开发平台：雾化器开发平台，包含使用手册、软件等信息。
   此开发平台可以让使用者简单快速地调整雾化器检水、触摸以及雾化等功能参数，您还可以产出程序来进行进阶的功能开发。
