当手指触摸电路板上的铜箔区域时，电容量会产生变化，借由检测电容的变化量而产生类似按键的效果。

BMK56T004 上的滚轮效果是使用 8 个触摸按键组成的，借由 PCB 铜箔区域的特殊 layout 形状设计及 MCU 算法来辨识滚轮上的触摸位置。

开发板可透过 I² 接口读取触摸按键的状态，并点亮与按键相对应的 LED。各个按键的灵敏度可以依您的使用需求调整，例如，当本产品上覆有压克力板时，铜箔区域感应的电容量会减少，此时需要提高灵敏度。

1. 工作电压：2.5V～5.5V
2. 工作电流：4mA @5V
3. 待机电流：< 30μA @5V
4. 优秀的稳定性及抗干扰能力
5. 8秒内无动作自动转为待机模式
6. 具有4个触摸按键及一组滚轮，检测到触摸时，点亮对应的 LED
7. 触摸按键灵敏度：55级 (可独立调整)
8. 通讯接口：I²C (地址：0x74)
9. 尺寸：67 x 53 x 11 mm
10. 净重：14.9g
11. 产品包含：1. BMK56T004 x 1 | 2. 90° 5-pin 排針 x 1

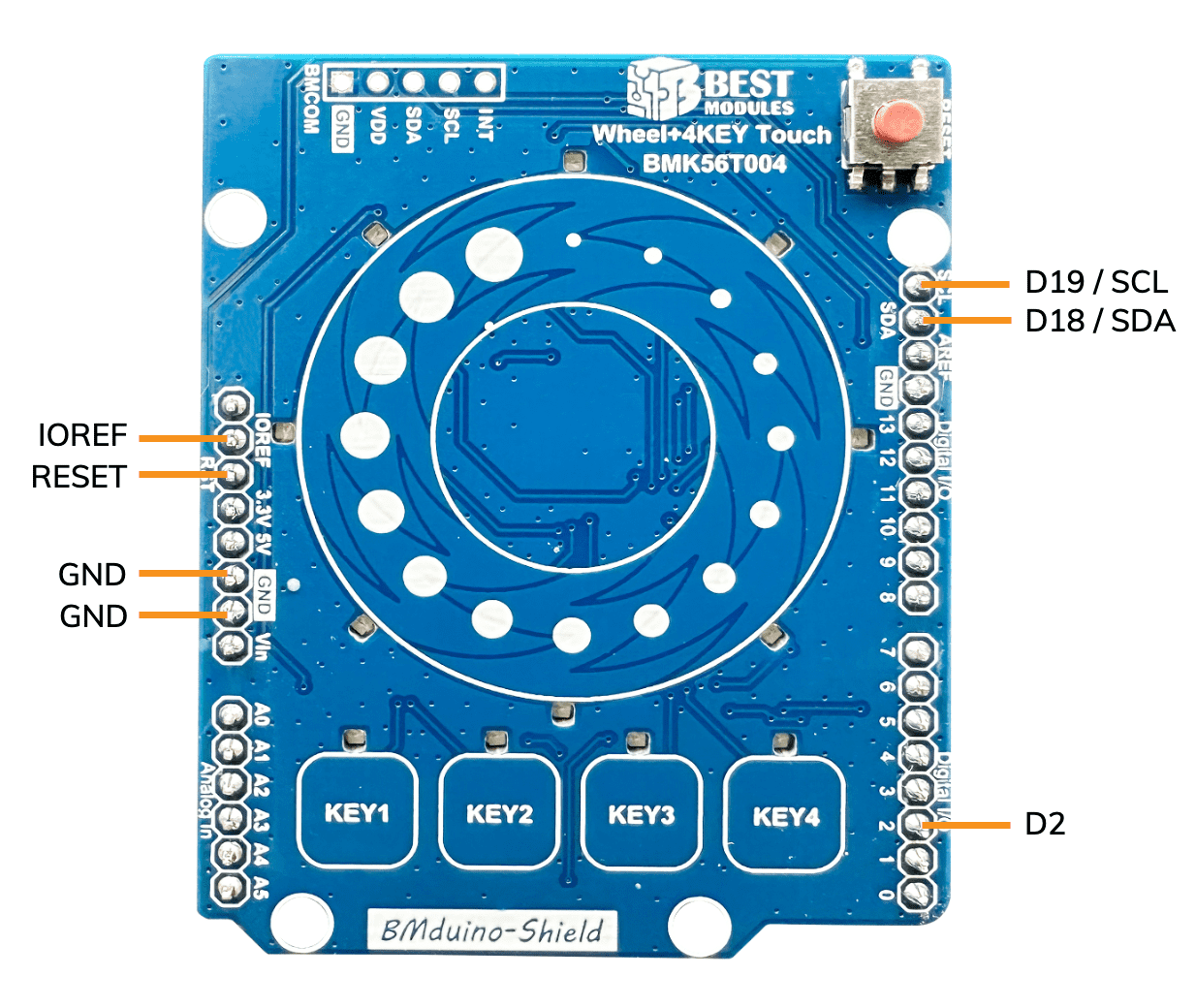

本产品可以直接插在 Arduino UNO 或是我们设计的 BMduino-UNO 开发板 BM53A367A 上使用。只要直接将 BMK56T004 背面的排针对准 Arduino UNO 或 BM53A367A 或其他相容的开发板上的插槽插上即可，不需要额外的接线。

其他引脚未使用

您也可以选择使用 BMK56T004 上的 BMCOM 连接 BM53A367A 一起使用。

问题一：怎么进入休眠状态？

回答：当本产品闲置大约 8 秒后即自动进入休眠状态。

问题二：如何从休眠状态唤醒？

回答：触摸按键时即可唤醒。

问题三：按键上隔着玻璃、压克力等材质也可以正常触摸吗？

回答：可以的，您可以在按键上放玻璃或压克力板，厚度请勿超过 3mm，并且应调整灵敏度以达到合适的触摸反馈。

1. MCU: Holtek BS83B16C，增强型触摸式 Flash 单片机，包含规格书、封装尺寸等信息。
