本产品 BMK52M134 是由 4 个触摸按键以 2 x 2 矩阵组成的电容式触摸模块，可以级联最多 4 个一起使用，并使用 I2C 通信接口读取、控制按键状态。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
4键电容式触摸感测模块(BMCOM) BMK52M134
CN¥20.2
有货
数量
154
个
Product ID
BMK52M134
请选择产品数量
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥20.2 | |
| 10+ | 5% | CN¥19.2 |
产品说明
BMK52M134 内置触摸 MCU BS86C08C，当手指触摸电路板上的铜箔区域时，电容量会产生变化，再藉由侦测 INT 引脚的电容的变化来判断按键是否被触摸。
您可以依据需求选择是否级联多个 BMK52M134 模块一起使用 (最多 4 个)，级联时，只需要将一个 BMK52M134 模块与开发板连接即可。
开发板可透过 I2C 介面读取触摸按键的状态，并点亮与按键相对应的 LED。各个按键的灵敏度可以依您的使用需求调整，例如：当本产品上覆有压克力板时，铜箔区域感应的电容量会减少，此时需要提高灵敏度。
BMK52M134 上具有 BMCOM，方便您直接与 BMduino 开发板连接使用 (例如：BM53A367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 工作电压：2.5V～5.5V
- 工作电流：
- 1.41mA @3.3V (未感测到触摸)
- 5.91mA @3.3V (按下全部按键且 LED 全亮) - 待机电流：0.02mA @3.3V
- 8 秒内没有感测到触摸，自动进入待机模式
- 待机模式下需要触摸按键才能唤醒本产品 - 可级联最多 4 个一起使用
- 按键灵敏度可独立调整
- 55 阶 (10～64，预设 16)
- 数值越小，灵敏度越高 - 通信接口：I2C (地址：0x71)
- 尺寸：33.8 x 38.56 x 6.5 mm
- 净重：6g
- 产品包含：BMK52M134 x1, 2x2P 排针 x1
产品功能说明
引脚说明

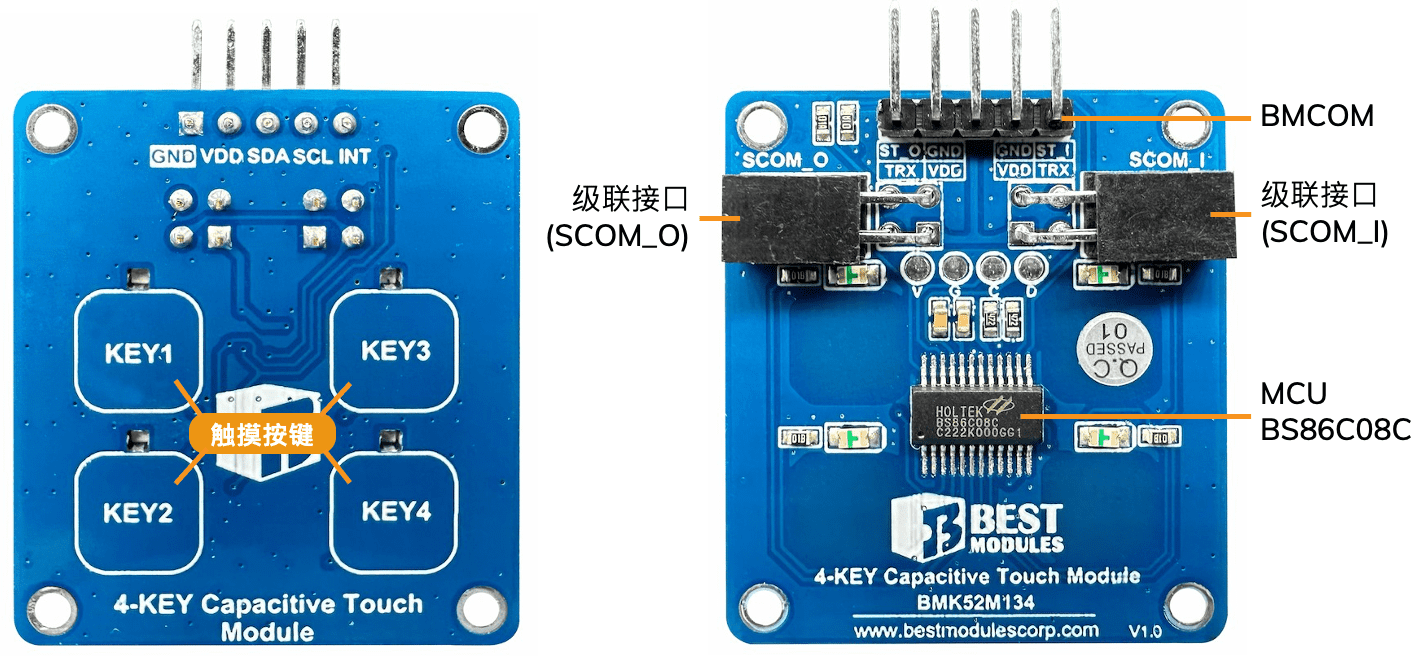

BMK52M134 背面
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | INT | 感测到触摸：输出低电位
未感测到触摸：输出高电位 |
| 2 | SCL | I2C: 时钟线 |
| 3 | SDA | I2C: 数据线 |
| 4 | VDD | 供电：2.5V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正电源 |
| 8 | ST_O | 级联状态输出 |
| 9 | TRX | 级联单总线通信引脚 |
| 10 | VDD | 正电源 |
| 11 | GND | 接地 |
| 12 | ST_I | 级联状态输入 |
| 13 | TRX | 级联单总线通信引脚 |
产品技术问答
问题一：按键上隔着玻璃、压克力等材质也可以正常触摸吗？
回答：可以的，您可以在按键上放玻璃或压克力板，厚度请勿超过 3mm，并且应调整灵敏度以达到合适的触摸反馈。
资源
- MCU : Holtek BS86C08C，带 LED 驱动的增强型触控 A/D 型 Flash MCU，包含规格书、封装等信息。
