BMK22M131 是采用 Holtek 8-bit MCU HT66F2040 开发而成的 LED 按键模块，板上具有一颗红色 LED 灯，可同时级联最多 16 个模块一起使用，并通过 I2C 接口来设置、读取各个按键状态。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
LED按键模块 BMK22M131
CN¥15.8
有货
数量
250
个
Product ID
BMK22M131
请选择产品数量
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥15.8 | |
| 10+ | 5% | CN¥15.0 |
产品说明
BMK22M131 具有两种工作模式：按键控制模式、指令控制模式
按键控制模式：按压按键时 LED 灯亮，松开按键后 LED 熄灭。
指令控制模式：LED 可以调整亮度 (范围 0~255)，您也可以让 LED 以呼吸灯的效果呈现。
此外，本产品可以通过设定长按的时长来识别长按与短按，并为长按与短按定义不同的功能。例如：如果设定长按时进入休眠，短按时调整雾化器模块的功率，并将长按时长设定成 2000ms。当您按压按键的时间为 1500ms 时，即判断为短按，此时调整雾化器模块的功率。
BMK22M131 上具有一个 BMCOM，方便您直接与 BMduino 开发板连接使用 (例如： BM53A367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
板上同时也具有 SCOM_I 与 SCOM_O 接口，用于级联多个模块。使用上非常简单，假设您希望连接两个 BMK22M131 一起使用，您只要将第一个模块的 SCOM_O 接口与第二个的 SCOM_I 接口连接即可。连接完成后，您可为级联的模块统一或分别地设置按键工作模式与亮度。
级联多个模块一起使用时，需先将模块连接好再上电，否则将影响后续 ID 分配，使用途中也请勿拔除模块。
产品特色
- 工作电压：3.0V～5.5V
- 工作电流：
- 未按压按键：2.5mA @5V
- 按压按键：6.8mA @5V - 可设定按压时长来辨识短按、长按
- 工作模式：按键控制模式、指令控制模式
- 具有级联接口，最多可级联 16 个
- LED 亮度可调整 (0～255)
- 可统一或分别设置按键工作模式与亮度
- 通信接口：I2C (地址：0x77)
- 尺寸：29.58 x 25.7 x 11.86 mm
- 净重：4.9g
- 产品包含：BMK22M131 x1 / 2x2P 排针 x1
产品功能说明

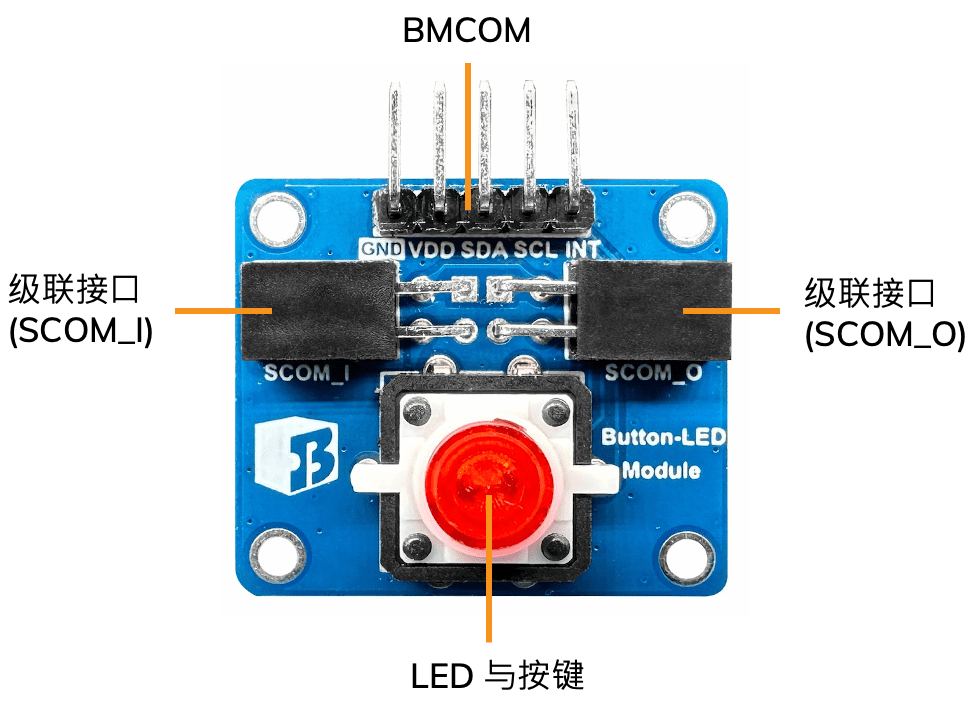

引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | INT | 中断引脚 |
| 2 | SCL | I2C: 时钟线 |
| 3 | SDA | I2C: 数据线 |
| 4 | VDD | 供电：3.0V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正电源 |
| 8 | ST_O | 级联状态输出引脚 |
| 9 | TRX | 级联单总线通信引脚 |
| 10 | VDD | 正电源 |
| 11 | GND | 接地 |
| 12 | ST_I | 级联状态输入引脚 |
| 13 | TRX | 级联单总线通信引脚 |
资源
- MCU : Holtek HT66F2040，内置 EEPROM 的小封装 A/D Flash 单片机，包含规格书、封装等信息。
| HS Code (仅供参考) | 8517.79.00.00-6 |
|---|
