红外测温模块(BMCOM) BMH63K203

CN¥54.0

有货

数量

9 个

Product ID

BMH63K203

本产品 BMH63K203 是红外测温模块，視角 (FOV) 為 108°，采用 24-bit ADC MCU 及红外热电堆传感器开发而成。不需接触人体或物体即可测量 0℃～100℃ 范围内的温度。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品说明

BMH63K203 可以通过 I²C、PWM 或 IO 的方式输出测量结果，您也可以使用 I²C 接口读写模块内置的 EEPROM 及 RAM，并设定各种参数，使用上具备高度弹性。

使用上非常容易，先选择输出模式 (预设 I²C)，并视模式来设定参数：
- 选择 PWM 模式：需要额外设定温度范围
- 选择 IO 模式：需要额外设定温度阀值
- 选择 I²C 模式：不需要额外设定
本产品上电后将不停地读取温度，您可以下指令进入/退出睡眠模式。

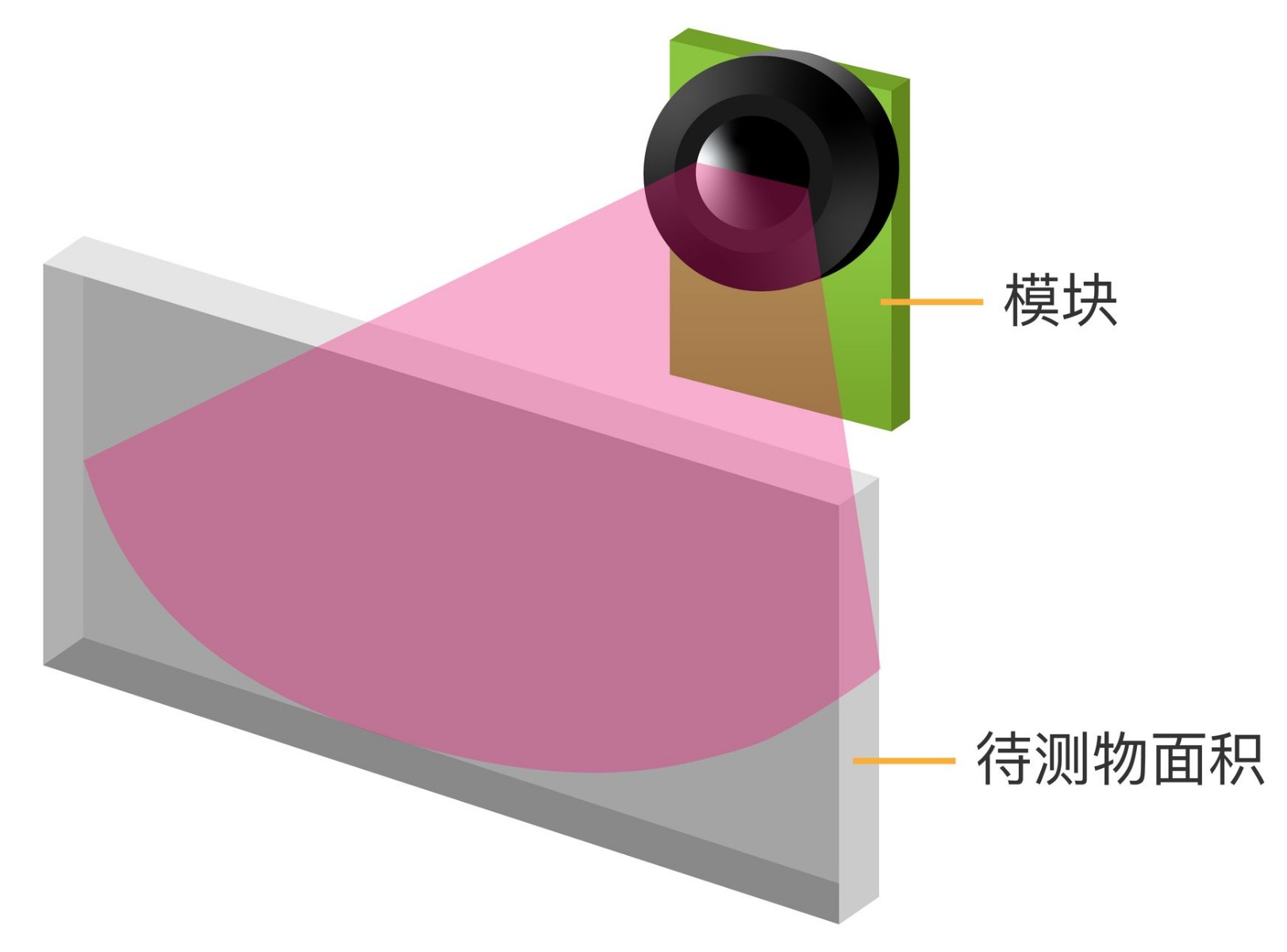

本产品的测量距离是以待测物的面积的大小来决定，待测物面积越大，距离越远，因此没有最佳测量距离。

BMH63K203 与 BMH06203-41 具有相同的功能及规格，两者的差别在于：BMH63K203 使用一条连接线直接将 BMH06203-41 的引脚转换成 BMCOM，方便直接与 BMduino 开发板连接使用 (例如： BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配 Arduino 开发板使用 (例如：Arduino UNO)。

产品特色

工作电压：2.6V～5.5V
工作电流：1.5mA @3.3V
待机电流：< 3μA
温度量测范围：0℃~100℃
- 分辨率：0.1℃
- 精准度：
◆ ±0.2℃ @32℃~43℃
◆ ±0.3℃ @30℃~45℃
◆ ±1℃ @0℃~100℃
視角 (FOV)：108°
可测量环境温度、物体表面温度及人体温度
上电 1 秒后正常工作
输出模式：I²C (预设模式，地址 0x28)、PWM 及 I/O
出厂前经过标定
尺寸：18.3 x 10 x 8.8 mm
净重：3.5g
产品包含：红外测温模块 BMH06203-41 x1、连接线 x1

引脚说明

引脚	名称	功能
1	SCL	I²C: 时钟线
2	SDA PWM IO	I²C: 数据线 PWM: 输出引脚 IO: 输出引脚
3	VDD	供电：2.6V~5.5V
4	GND	接地

产品技术问答

问题一
可以同时测量物体上多个温度吗？

回答
本产品适用于单点测温，无法同时测量物体上的多个温度。

问题二
应用时，我需要特别注意什么吗？

回答
当应用在产品时需要注意，BMH06203 系列的模块的设计是一直在测温 (大约每 600 us 测一次温)，下指令后若马上读取，模块送出的温度会是它上次测量的数值。
因此，您需要依据您的产品应用来判断是否需要写 delayMicroseconds(400)。
假设您要将产品应用在耳温枪，使用者在测量时的步骤为：对准 ➔ 按下按键启动测量 ➔ 读值，此种情况下应该要设定delay，因为使用者如果在 600us 前测量数据，可能还没对准，因此测量结果不准确。

问题三
模块要如何进入、离开睡眠模式呢？

回答
BMH06203 不会自动进入睡眠模式，若要模块进入睡眠模式需额外下指令，指令如下：

进入睡眠模式指令：
0x34, 0x12 是固定值
PEC_W = (Command + Data_LowByte + HighByte) & 0xff = (0xff + 0x34 + 0x12) & 0xff = 0x45
(详细内容请参考规格书)

离开睡眠模式：下任一个 I²C 指令即可离开。
在睡眠模式中，MCU 的 I²C 地址匹配功能仍然是启动的，地址匹配成功后就会唤醒 MCU。
(详细内容请参考 BH67F2742 的规格书，模块有实现此功能)

问题四
唤醒模块后，需要多久时间才能开始量测温度？

回答
模块唤醒后约需等待一秒钟才会开始进行测量，因此您在唤醒后，需要加上一秒的延时。
