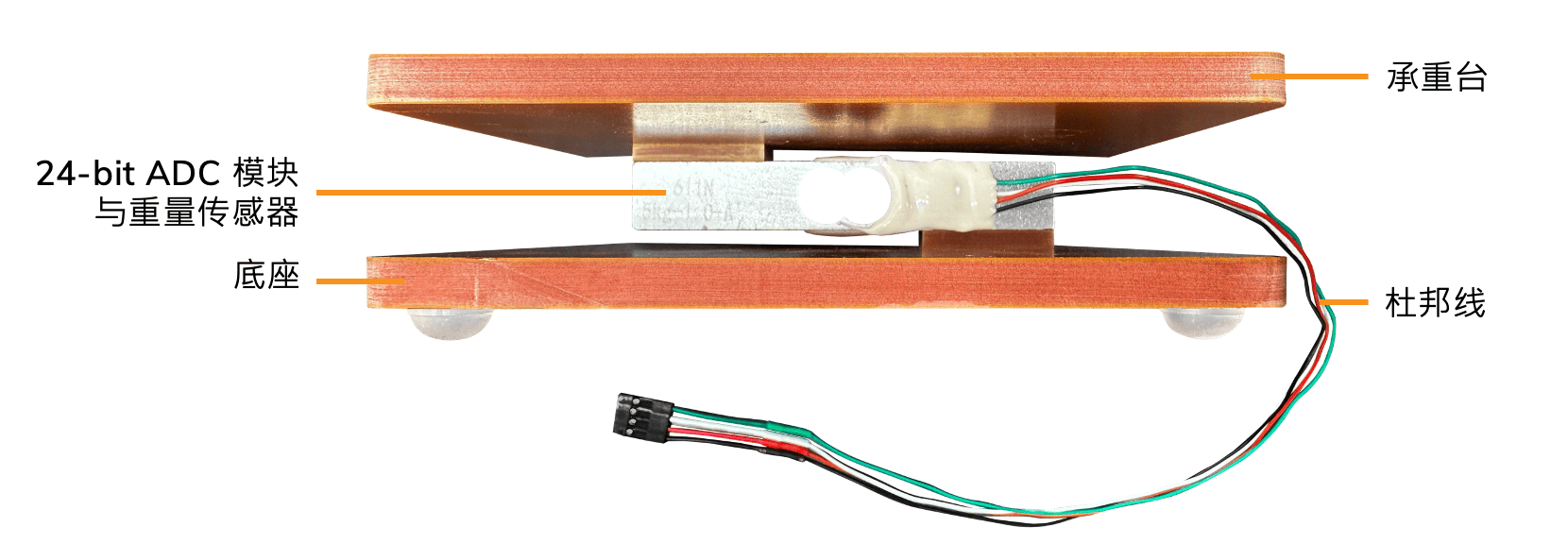

本产品是第二代的称重套件，可量测范围为 0～5 公斤，与上一代 BMH12M105 主要不同之处在于，本产品将 24-bit ADC 模块与全桥重量传感器整合，从外观来看，与全桥重量传感器无异，并仅保留 UART 通信接口，简化线路。本产品出厂时已经组装完成，可以直接使用。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：2.6～5.5V
- 工作电流：4mA @3.3V
- 待机电流：1.6μA @3.3V
- 量测范围：0～5kg
- 精准度：
⬥ 0~100g：±2g
⬥ 100g~5kg：±3g
- 分辨率：可调整 1g 或 0.1g - 具有去皮功能
- 出厂前已经过标定
- 通信接口：UART (波特率：38400bps)
- 尺寸：120 x 120 x 36.4 mm
- 净重：293g
产品说明
我们出货前都确认过产品状况，并且重新标定过，但如果长期未使用，可能需要再次标定，因此，我们附上标定程序，请您参考「文件」页签内的标定程序档案。
请注意：无论本产品是否处于测量状态，请勿在秤台上放超过 5kg 的物品。
产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供电：2.6V~5.5V |
| 3 | TXD | UART: TX |
| 4 | RXD | UART: RX |
产品比较
| 型号 | BMH12M205 | BMH12M105 |
|---|---|---|
| 工作电压 | 2.6V～5.5V | 2.7V～5.5V |
| 工作电流 | 4mA @3.3V | 5mA @5V |
| 量测范围 | 0～5kg | 0～5kg |
| 精准度 | ⬥ 0~100g：±2g
⬥ 100g~5kg：±3g |
0.05% |
| 分辨率 | 1g / 0.1g | 1g |
| 通信接口 | UART | UART / I2C |
| HS Code (仅供参考) | 8473.50.00.00-1 |
|---|
