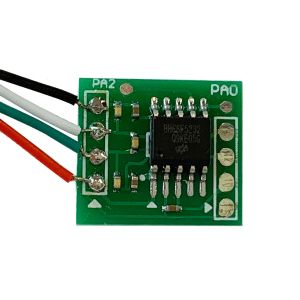

本产品 BMH01220 是重量传感器模块，最大量测范围为 20 公斤，带 4 个半桥秤重传感器及一片量测模块，模块内置 24-bit Delta Sigma ADC 及算法，外部 MCU 可透过 I2C 或 UART 接口直接读取重量值。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
使用前，需要先进行两点标定以确保测量结果精准，标定步骤如下：
- 零点标定：秤台上不放任何物品，此时本产品会标定 0kg 的重量。
- 最大值标定：在秤台上放上最大值重量的砝码，例如您需要的最大值为 20kg 时，请在秤台上放 20kg 的砝码。
此时本产品会标定最大值的重量。
产品特色
- 工作电压 : 2.6V – 5.5V
- 工作电流 (3V) : 1.5mA (典型值)，2.4mA (最大值)
- 待机电流 (3V) : 1uA (典型值)，3uA (最大值)
- 量程 : 0~20kg
- 精度：0.05% F.S. (非线性)
- 分辨率：1g - 输出灵敏度 : 1.2±0.15mV
- 宽电源输入范围
- 低待机功耗
- 直接输出重量值，不需 AD 转换
- I2C (地址：0xA0) / UART 接口 (波特率：9600bps)
- I2C / UART 命令动态去皮功能
- 尺寸：PCB 22 x 16 x 2mm / 秤重传感器 26 x 26 x 10mm
- 净重：21.6g
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | SDA | I2C：数据线 |
| 3 | SCL | I2C：时钟线 |
| 4 | VDD | 供电：2.6V~5.5V |
| 5 | TX | UART: TX |
| 6 | RX | UART: RX |
实际使用经验
我们使用一个 LCD 显示器来呈现标定及量测过程。
若您没有 LCD 显示器，可以使用 Arduino 软件中内置的串口监视器来代替它。
开始量测前，请一定要先标定秤重传感器。
- 上电后，显示器显示 "CAL0"，代表正在标定 0 重量的状态。
在此期间，请不要在秤重传感器上放任何物品。 - 0 重量标定完成后显示 "PASS"。
- 当显示器显示 "CAL1" 时，在秤重传感器上放 4kg 的砝码。
(Arduino 范例程序中预设标定重量值为 4kg，您可以自行在程序中修改) - 当显示 "PASS" 时，代表标定完成，您可以开始量测物品。
| HS Code (仅供参考) | 8473.50.00.00-1 |
|---|
Bilibili
