本产品 BME82M131 是环境光感测模块，使用传感器 VEML7700 开发而成，常见应用在照明设备，根据环境光线的强弱来自动控制灯光亮度，以达到最省电的效果。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
VEML7700环境光感测模块 BME82M131
CN¥28.1
有货
数量
149
个
Product ID
BME82M131
请选择产品数量
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥28.1 | |
| 10+ | 5% | CN¥26.7 |
产品说明
BME82M131 如何感测环境光
BME82M131 内置的环境光传感器 (Ambient Light Sensor，简称 ALS) VEML7700 是通过测量光敏电阻的电阻值并转换成数字信号来评估周围环境的光线强度。
您可以根据应用场景来设定环境光的上下阈值，例如：当应用在室内照明设备，白天时光线充足、环境光超过您预设的上阈值时，自动切换到省电模式; 而当夜晚光线太暗、环境光低于下阈值时，自动增强照明亮度。
省电模式
BME82M131 具有省电模式，可以设定启用或关闭。省电模式共有四种模式 (1~4)，在模式 4 时省电效果最佳。您可使用 Arduino library 里的 setPowerSavingMode 函式来设定。
级联使用
BME82M131 的背面有级联介面 (SCOM_O 及SCOM_I)，您同时最多可以接上 8 个 BME82M131 模块一起使用，只需要将其中一个 BME82M131 与开发板连接，并透过 I2C 接口来通信，非常容易使用。
连接开发板使用
本产品上具有BMCOM，方便您直接与BMduino 开发板连接使用(例如：BM53A367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 输入电压：3.3V～5.5V
- 工作电流：6.76mA @5V
- 环境光传感器：VEML7700
- 分辨率：16-bit
- 量测范围：0～120 klx
- 精度：0.0036 lx/ct - 最多可级联 8 个一起使用
- 可为环境光设定上下阈值
- 通信接口：I2C (地址：0x48)
- 尺寸：29.5 x 16.95 x 8.34 mm
- 净重：3.2g
- 产品包含：BME82M131 x1 / 2x2P 排针 x1

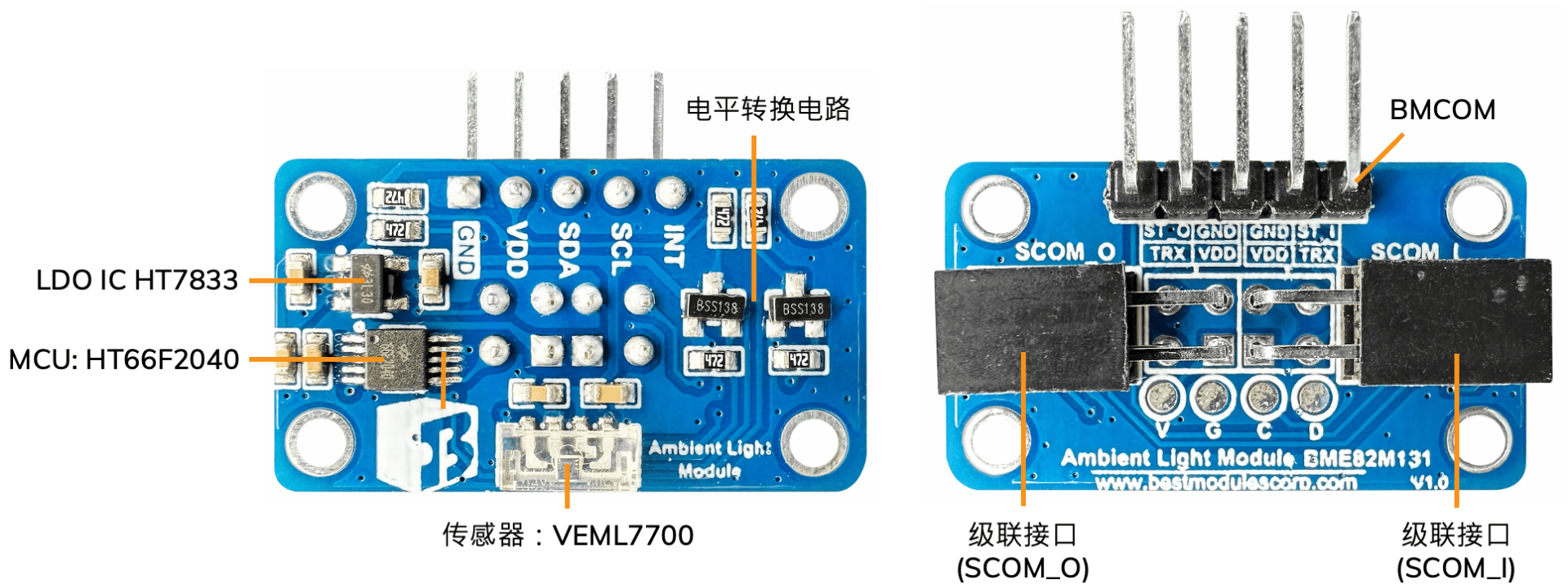

产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | INT | 中断引脚
当环境光高于或低于设定的阈值时，输出低电位 否则输出高电位 |
| 2 | SCL | I2C: 时钟线 |
| 3 | SDA | I2C: 数据线 |
| 4 | VDD | 供电：3.3V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正电源 (3.3V~5.5V) |
| 8 | ST_O | 级联状态输出 |
| 9 | TRX | 级联单总线通信引脚 |
| 10 | VDD | 正电源 (3.3V~5.5V) |
| 11 | GND | 接地 |
| 12 | ST_I | 级联状态输入 |
| 13 | TRX | 级联单总线通信引脚 |
相关产品比较
| 功能 | BME82M131 | BMS33M332 |
|---|---|---|
| 输入电压 | 3.3V~5.5V | 3.3V~5.5V |
| 传感器 | VEML7700 | STK3337-X |
| 环境光传感器
最大量测范围 |
0~120klx | 0~53764lx |
| 分辨率 | 16-bit | 16-bit |
| 接近感应 | X | O |
| 可级联 | O
最多同时级联 8 个 |
X |
| 省电模式 | O
4 种模式可调 |
X |
资源
- MCU : Holtek HT66F2040，内置 EEPROM 的小封装 A/D Flash MCU with EEPROM，包含规格书、封装信息。
| HS Code (仅供参考) | 8504.50.90.00-5 |
|---|
