产品说明
BME25K322 是利用激光的散射原理来照射空气中的微小粒子后，收集散射光随着时间变化的曲线，并使用BME25K322 内置的MCU 来计算悬浮微粒(Particulate matter, PM) 的粒径与浓度，最后通过UART 接口每秒自动输出数值。
您也可以通过 STA 引脚来读取 PWM 信号，并使用公式将其转换成 PM2.5 的浓度值。
BME25K322 与BM25S3221-1 具有相同的功能及规格，两者的差别在于：BME25K322 使用转接板将 BM25S3221-1 的引脚转换成 BMCOM，方便直接与 BMduino 开发板连接使用(例如： BM53A367A)。如果您没有 BMduino 开发板，也可以搭配 Arduino 开发板使用 (例如：Arduino UNO)。
产品特色
- 输入电压：4.8V～5.5V
- 工作电流：60mA @5.0V
- 可量测 0.3μm～10μm 范围内的悬浮粒子
- 检测范围：0～1000μg/m3
- 精度：
⬥ 0～100μg/m3：±15μg/m3
⬥ 101μg/m3～1000μg/m3：±15%
- 分辨率：1μg/m3 - 预热时间：30 秒
- 通信接口：UART (波特率：9600bps)
- 尺寸：
1. 转接板：32.2 x 21.78 x 8.54 mm
2. BM25S3221-1：48 x 40 x 12 mm - 净重：
1. 转接板：3.7g
2. BM25S3221-1：28.3g - 产品包含：转接板 x1 / BM25S3221-1 x1 / 8-pin 连接线 x1

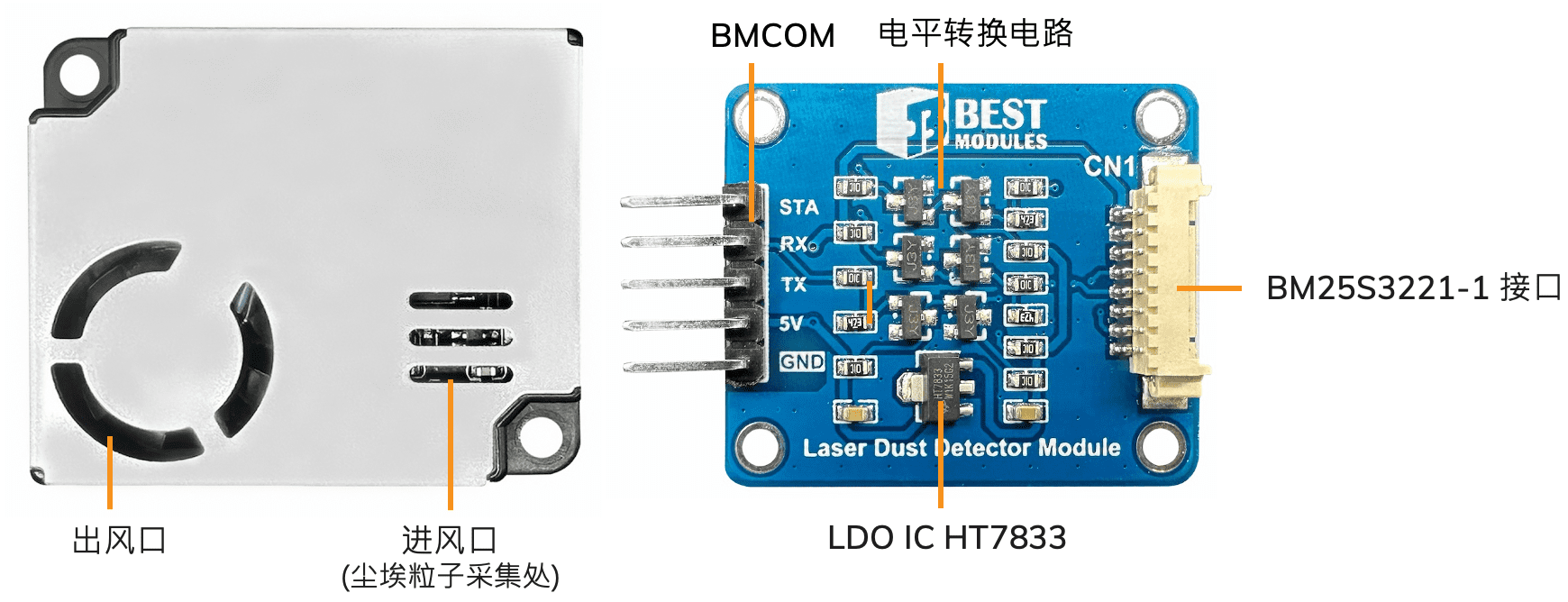

产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | STA | 输出 PWM 信号 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供电：4.8V~5.5V |
| 5 | GND | 接地 |
| 6 | VDD | 正电源 |
| 7 | GND | 接地 |
| 8 | SET | 模式选择
输入低电平：进入省电模式 输入高电平或浮空：一般模式 |
| 9 | RX | UART: RX |
| 10 | TX | UART: TX |
| 11 | NC | - |
| 12 | PWM | PWM 信号输出 |
| 13 | NC | - |
| HS Code (仅供参考) | 8504.50.90.00-5 |
|---|
