本产品 BMD26M088 是一个彩色 LED 模块，模块上有 64 颗 RGB LED，以 8x8 (8 行 8 列) 的方式呈正方形排列。模块使用的 LED 驱动 IC 是 HT16D33B，HT16D33B 可直接驱动每一个 RGB LED 灯珠，其工作原理与灯条式的 LED 模块不同，灯条式 LED 模组的 LED 是一个接一个串接起来的。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
RGB LED模块(8x8) BMD26M088
CN¥25.2
有货
数量
421
个
Product ID
BMD26M088
请选择产品数量
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥25.2 | |
| 10+ | 5% | CN¥24.0 |
产品说明
要让一个 RGB LED 模块呈现出迷人的灯光效果，除了需要在程序设计各种灯效外，另一方面也要靠 LED 驱动 IC 的能力。
HT16D33B 是一颗功能强大的驱动 IC，它提供 16 级的恒定驱动电流及 256 级的亮度控制(使用 PWM 信号)，LED 的亮度也就是由驱动电流大小及亮度控制的级数 (PWM 信号占空比) 来决定。每一个 RGB LED 的红、绿、蓝三原色，各有 0～255 的数值可调整，组合起来有 1677 万色全彩显示效果 (256 x 256 x 256)。
外部的开发板可透过 I2C 接口与 HT16D33B 通信，使用指令控制每一颗 RGB LED 的颜色与亮度，从而设计出千变万化的灯光效果。如果需要更多的 RGB LED，最多可以级联 4 片 BMD26M088 模块，构成 256 颗 RGB LED (16x16) 的全彩显示灯效。
板上的 LED 都有自己的编号，从 0 标号到 63，正下方有三角形图示的 LED 则代表编号 0，编号由左向右排序，请参考下图。您可透过指令一次调整或清除全部、一列、一行或单颗的 LED 颜色，也可以调整全部 LED 的亮度。
本产品背面有两个 BMCOM，分别用来与开发板连接及级联模块使用，最多可同时级联四个模块。
另外需留意，本产品需要双电源供电。
与 BMduino-UNO BM53A367A 一起使用时：
- 将本产品的 BMCOM 与 BM53A367A 的 BMCOM2 连接
- 将本产品的 LED 驱动供电接口与 BM53A367A 的 BMCOM1 VDD 及 GND 引脚连接
- 供电给 BM53A367A
与其他开发板一起使用时：
- 将本产品的 BMCOM 与开发板连接
- 将本产品的 LED 驱动供电接口接上外部电源
- 供电给开发板与 LED 驱动
级联使用时...
1. 需注意供应电流是否足够。
2. 需要为每一个模块设定不同的 I2C 地址。
1. 需注意供应电流是否足够。
2. 需要为每一个模块设定不同的 I2C 地址。
产品特色
- 工作电压：2.7V～5.5V
- 工作电流：<10mA @5V
- 内置 LED 驱动 IC HT16D33B
- 工作电压：4.5V～5.5V
- 驱动电流：268mA @5V (恒流率 24mA，白光、亮度最高) - 可调整 1677 万种颜色、256 级亮度
- 可调整 16 级恒流 (3mA～48mA)
- 最多可级联 4 个模块
- 可调整全部、一行、一列或单颗 LED 颜色
- 通信接口：I2C (默认地址：0x67)
- 尺寸：54 x 36 x 8 mm
- 净重：7g
- 产品包含：BMD26M088 x1、5-pin 连接线 x1, 2-pin 连接线 x1

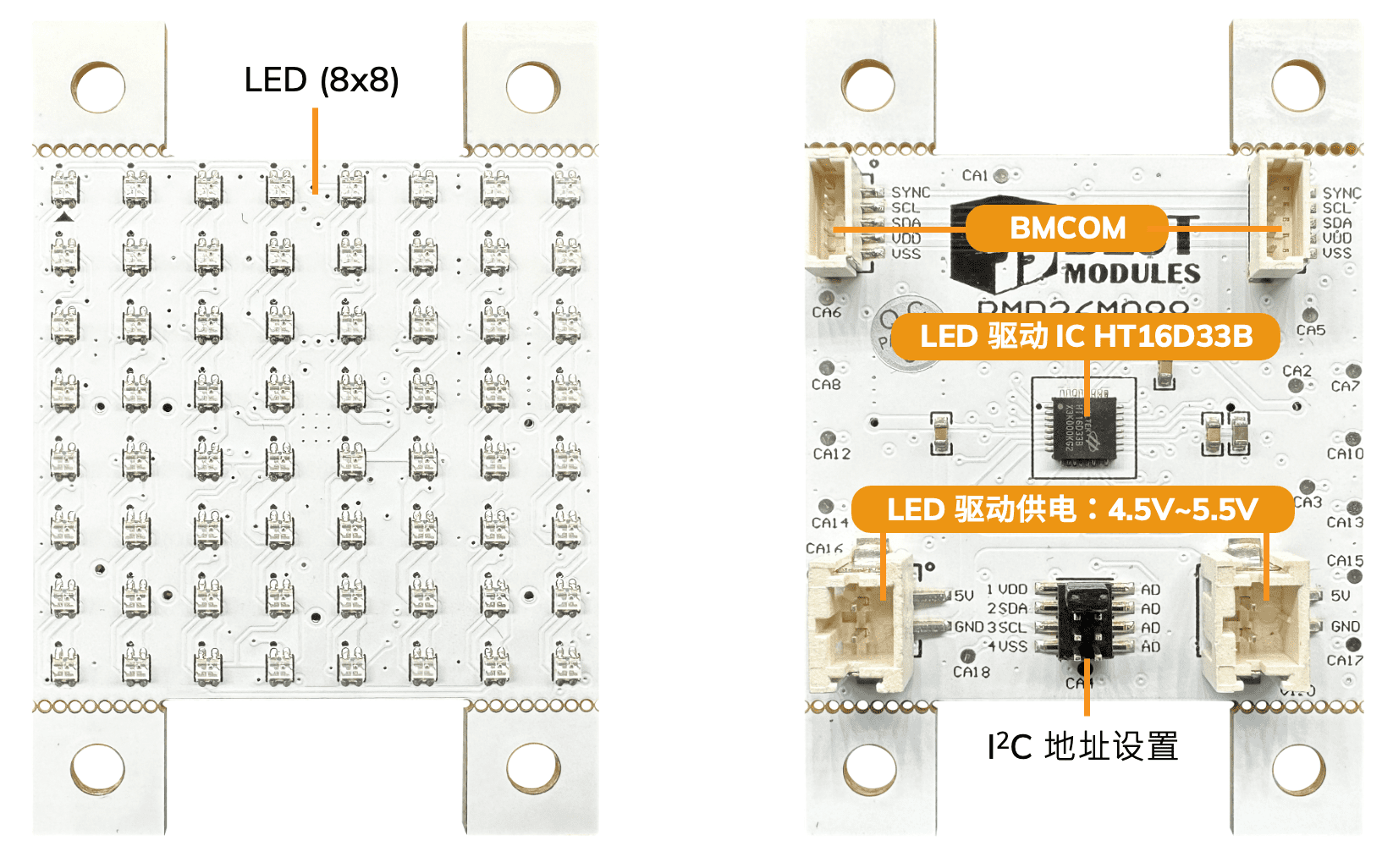

产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | SYNC | - |
| 2 | SCL | I2C: 时钟线 |
| 3 | SDA | I2C: 数据线 |
| 4 | VDD | 供电：2.7V~5.5V |
| 5 | VSS | 接地 |
| 6 | SYNC | - |
| 7 | SCL | I2C: 时钟线 |
| 8 | SDA | I2C: 数据线 |
| 9 | VDD | 供电：2.7V~5.5V |
| 10 | VSS | 接地 |
| 11 | 5V | LED 驱动供电：4.5V~5.5V |
| 12 | GND | 接地 |
| 13 | 5V | LED 驱动供电：4.5V~5.5V |
| 14 | GND | 接地 |
资源
- IC: Holtek HT16D33B，16×16 恒流 LED 驱动器，包含规格书、封装等信息。
