本产品 BMD11M134 是具有 14 段码 (米字) 的四位数码管模块，除了基本的 0～9 数字以外，还可以用来显示全部大写英文字母、14 个小写英文字母以及特殊符号等。您可以依需求级联最多四个一起使用，开发板可通过 I2C 接口与本产品进行通信。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 输入电压：3.3V～5.5V
- 工作电流：
- 24.6mA @3.3V (全亮)
- 0.92mA @3.3V (全灭) - 具有 14 段码，可以显示以下内容：
- 数字：0～9
- 全部大写英文字母：A～Z
- 14 个小写英文字母：a, b, c, d, e, g, h, i, m, n, o, u, w, y
- 符号：" 、 ~ / _ ' ( ) * + , - . : < = > | ^ [ ] - 最多可级联 4 个一起使用
- 通信接口：I2C (地址：0x2C)
- 尺寸：40.47 x 26.61 x 14.92 mm
- 净重：11g
- 产品包含：BMD11M134 x1, 2x2P 排针 x1
产品说明
BMD11M134 是采用 8-bit MCU HT66F3185 开发而成，您可以通过本产品背面的级联接口最多同时级联四个一起使用，级联时，只需将其中一个 BMD11M134 与开发板连接即可。
BMD11M134 上具有 BMCOM，方便您直接与 BMduino 开发板连接使用 (例如：BM53A367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品功能说明
引脚说明

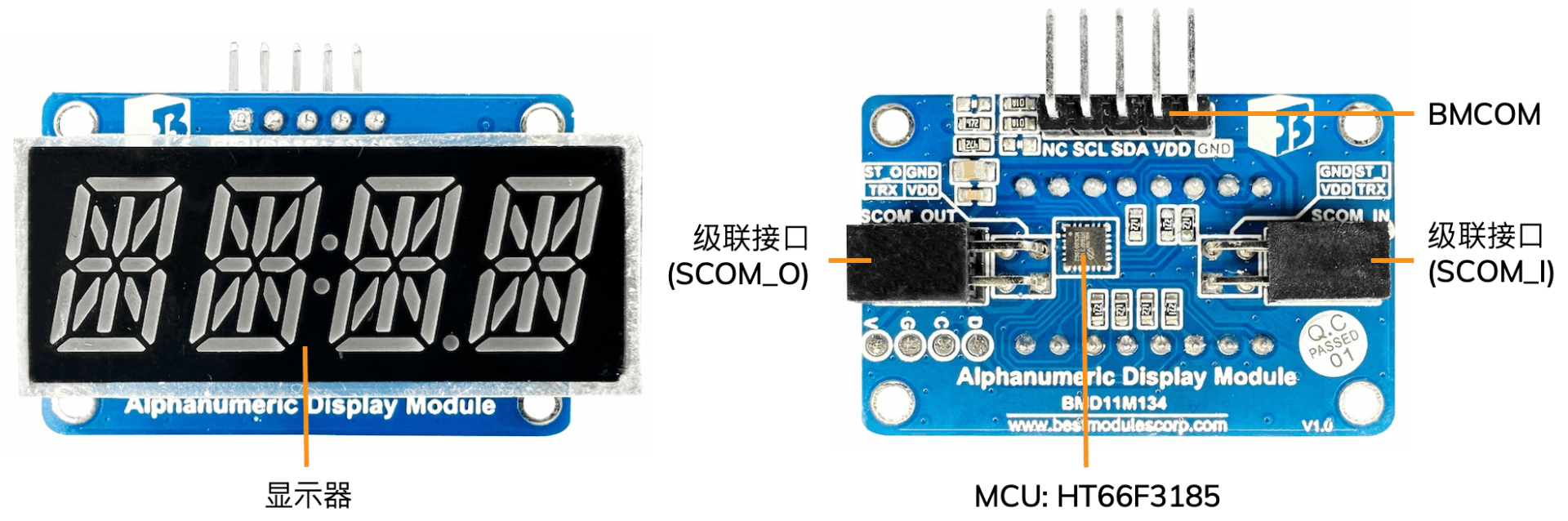

BMD11M134 背面
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | NC | - |
| 2 | SCL | I2C: 时钟线 |
| 3 | SDA | I2C: 数据线 |
| 4 | VDD | 供电：3.3V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正电源 |
| 8 | ST_O | 级联状态输出 |
| 9 | TRX | 级联单总线通信引脚 |
| 10 | VDD | 正电源 |
| 11 | GND | 接地 |
| 12 | ST_I | 级联状态输入脚位 |
| 13 | TRX | 级联单总线通信引脚 |
资源
- MCU : Holtek HT66F3185，内置 EEPROM A/D Flash MCU，包含规格书、封装资讯。
| HS Code (仅供参考) | 8517.79.00.00-6 |
|---|
相关产品
