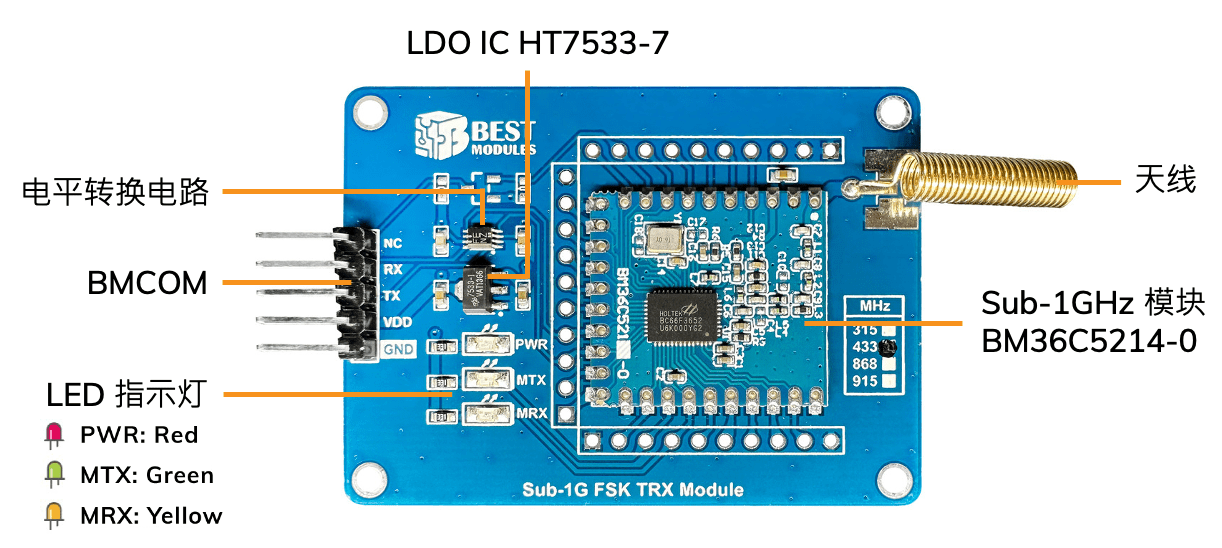

本产品是基于 BM36C5214-0 所设计的产品，板上具有一片 BM36C5214-0 模块，并加入了电平转换电路、LDO IC HT7533-7 及 LED 指示灯，另外还将 BM36C5214-0 的邮票孔引脚转换成 BMCOM，方便您使用。
⬥ 本产品有预烧录程序，可直接使用。

BMCOM 是为了让使用者可以直接连接 BMduino 开发板(例如：BM53A367A) 而设计的连接器，不需再像以往一样，必须额外搭配 BM36C5214-0 的转接板及 RF 开发板使用才能评估模块的性能。

如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

BMC36M041 是一个 433MHz 的收发透传模块，亦即：当建立 RF 连线后，在观念上我们可以将它当成一条虚拟的连接线，传送端送出什么资料，接收端就收到什么资料，资料代表什么意义完全由 MCU 来判断及处理。

BMC36M041 支援 Peer 网路拓扑和 Star 网路拓扑：
Peer 网路拓扑：一对一，如同上述的虚拟连接线观念。
Star (星状) 网路拓扑：一对多，其观念类似有一个 Hub 当中心。

建立 RF 连线最重要的步骤就是配对，完成配对后就可以开始进行双向传输，所以了解如何配对可说是使用本产品的关键。 以下介绍 Peer 网路拓扑建立配对的方法，详细内容请参考使用手册。

在开始配对前，需要先完成模块的基本设定，例如：UART baud rate、发射功率、空中通讯速率 (Data Rate) 等，不过这些设定都可以使用模块的预设值即可，有需要再另行设定。

下图是执行配对的 4 个步骤：

1. 设置模块角色
   设定模块的角色为 Peer，可使用 Arduino library 里的 setDeviceRole(Peer)，此动作放在程序里的 setup() 里面。两个模块都要设置。
2. 设定配对模式
   设定模块的工作模式为配对模式，可使用 Arduino library 里的 setMode(Pairing_Mode)。由于本产品设定在进入配对模式后必须在 10秒 内完成配对，因此在 Arduino library 里的范例程序是藉由按下按键 key1 来进入配对模式。两个模块都要按下 key1，亦即双方都要进入配对模式。
3. 配对
   您需在 10 秒内发送配对指令，由其中一方按下 key3 按键来发送配对指令，在范例程序中会执行 writePairPackage(uint32_t shortAddr, uint8_t len, uint8_t data[])，其中 shortAddr = 0x0D7F 是一个固定值不可改变，而 data[] 里面的资料是配对封包规格里的 Data(D1-Dn)，资料内容没有规定，只要不大于 60 bytes 即可，在范例程序中是设为 16 bytes，资料值从 0x10 到 0x1F，参考下方的时序图。




4. 完成配对
   送出配对指令后，MCU 就等待 BMC36M041 传回配对是否成功，在范例程序中是使用 getPairStatus()。若配对成功，传回的资料里，Short Address 2 没有实际用途，而 Data(D1-Dn) 回传第三步骤模块传送出去的值，之后没有其他用途。进行至此，可说已经完成配对。 接下来，将一方设为接收端，可使用 Arduino library 里的 setMode(Rx_Mode)，另一方即可开始传送资料。
