433MHz OOK接收模块 BMC23M041

CN¥28.8

有货

数量

49 个

Product ID

BMC23M041

本产品 BMC23M041 是频段 433.92MHz 的 RF 接收模块，由 Sub-1GHz OOK 接收模块 BM2302-94-1 及转接板所组成。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

产品说明

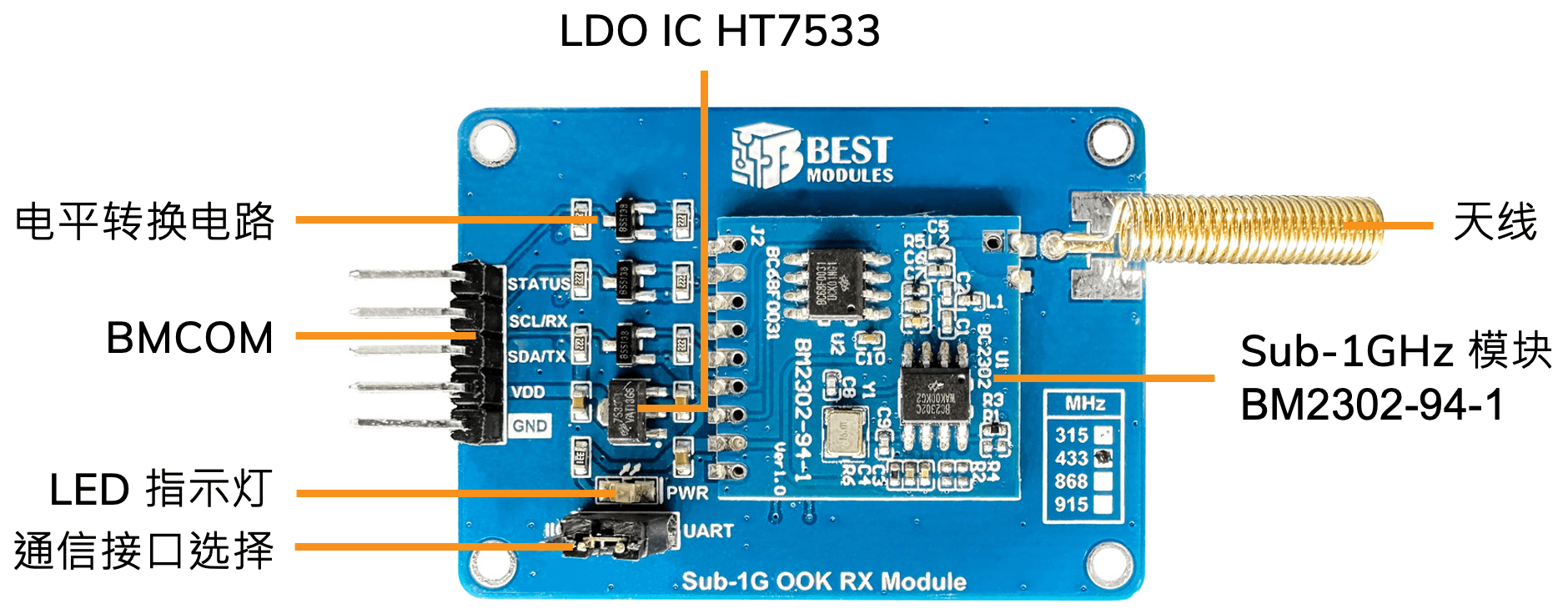

BMC23M041 与 BM2302-94-1 具有相同的功能，两者的差别在于：BMC23M041 使用电平转换电路、LDO IC HT7533 将 BM2302-94-1 的引脚转换成 BMCOM。本产品支援 I²C 及 UART 通信接口，您可以使用跳帽来选择模块的通信方式。

BMC23M041 板上的 BMCOM 让您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

建议搭配 RF 发射模块 BMC21M041 一起使用，来构成完整的发射、接收功能。

产品特色

产品功能说明

引脚说明

BMC23M041 指令设定

BMC23M041 提供以下 7 个常用指令，详细说明请参考文件页签的 "Arduino Library 说明"，及应用笔记
"BCM-2102-X03 & BCM-2302-T01 透传模块应用"。

功能	命令码	资料长度	对应 Arduino Library 函式
让 RX 模块进入接收状态	0x01	0 byte	void setRXMode(void)
进入配对模式	0x02	0 byte	void setPairMode(void)
让 RF 芯片进入休眠模式	0x03	0 byte	void sleep(void)
选择 RF 频段	0x10	1 byte	void begin(uint8_t frequencyBand) frequencyBand：RF 频段 0x00(RF_315MHz)：315MHZ 0x01(RF_433_92MHz)：433MHz 0x02(RF_868MHz)：868MHZ 0x03(RF_915MHz)：915MHZ 本产品出厂时已设定为 433MHz
读取 RX 模块状态	0x81	0 byte	uint8_t getRFStatus(void)
读取 RX 模块数据	0x82	0 byte	uint8_t readRFData(void)
读取模块版本	0x90	0 byte	int16_t getFWVer(void)
