本产品是 NFC (Near-field communication) 读写器扩充板，主要是由 MCU HT32F52241及 NFC 读写器 IC BC45B4523 组成，支持 ISO14443A、ISO14443B 以及 ISO15693 三种通信协议。 适合应用于门禁卡、仓储管理、电子钱包以及行动支付等产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：3.3V~5V
- 控制电路：3.3V
- 射频电路：5V - 工作电流：142mA
- 待机电流：< 4.5μA @3.3V
- 支持 ISO14443A、ISO14443B、ISO15693 协议
- 支持读写 Type 2 Tag、Mifare 卡片、ST25TB512 卡片
- 通信介面：UART (波特率：115200bps)
- 尺寸：129 x 52 x 23 mm
- 净重：30.4g (不含卡片)
- 产品包含：NFC 读写器扩充板 BMC11T001x1、S50 卡片 (Mifare 1K) x1
产品说明
NFC (Near-field communication) 近距离通信，是一种能够让两个电子装置在短距离间进行通信的协议。 这项技术在你我生活中已随处可见，无论是电子支付、门禁卡、交通卡等等都使用到 NFC。
BMC11T001 支持三种通信协议：ISO14443A、ISO14443B 以及 ISO15693，您可以根据需要的感测距离来选择通信协议：
- ISO14443A/B：适合短距离保密传输的应用，例如：电子支付、门禁卡。
- ISO15693：适合长距离保密传输的应用，例如：仓储管理。
本产品可以用来读写 Type 2 Tag、Mifare 卡片以及 ST25TB512 卡片，我们也自定义了一个加解密功能 Crypto_M，其功能与 Mifare 卡片相容。
本产品附上的是一张 S50 (Mifare 1K) 卡片。

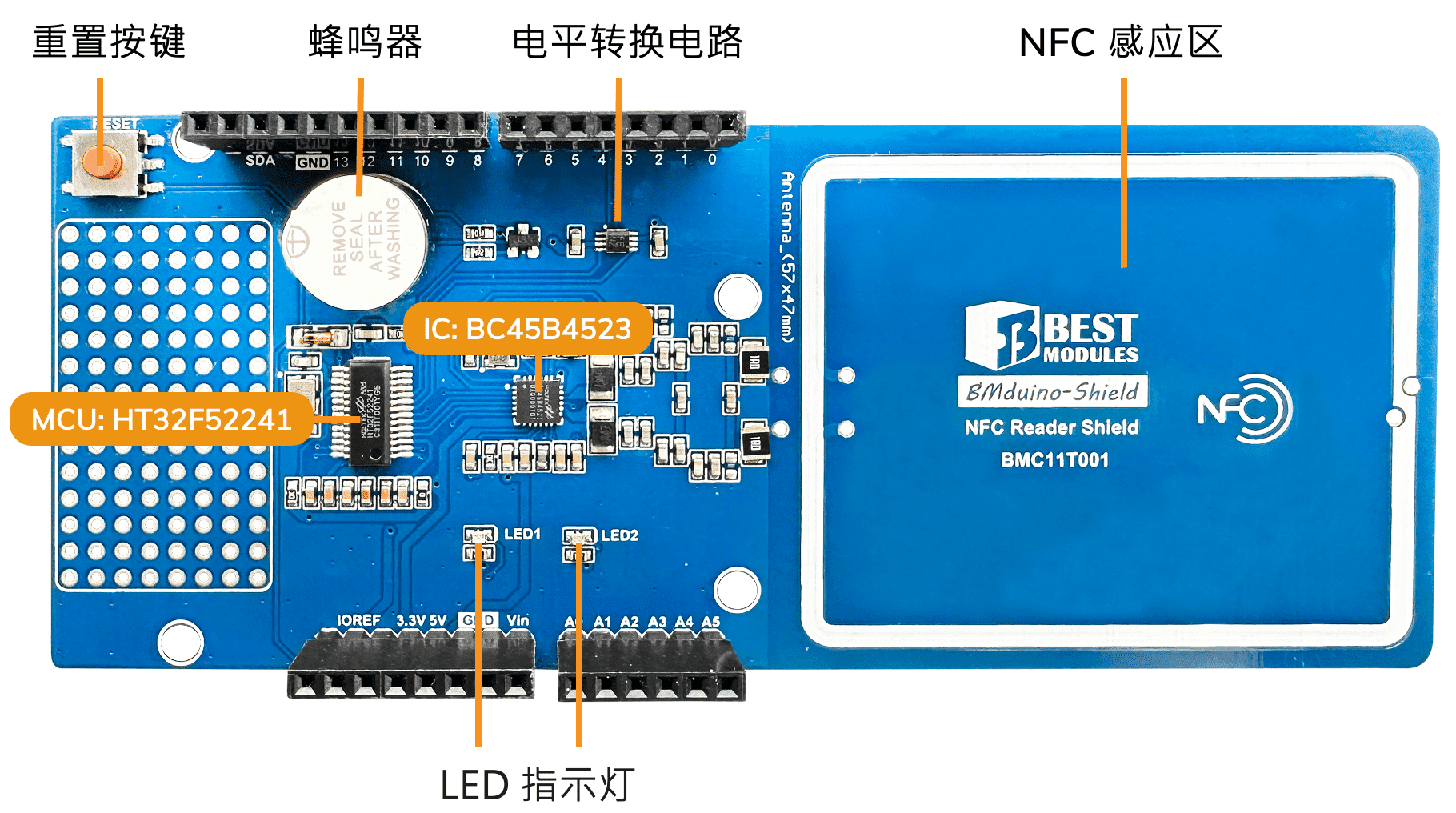

产品功能说明
引脚说明
本产品可以直接插在 Arduino UNO 或是我们设计的 BMduino-UNO 开发板 BM53A367A 上使用，只要直接将扩充板背面的排针对准 Arduino UNO 或 BM53A367A 或其他相容的开发板上的插槽插上即可，不需要额外的接线。
其他引脚未使用
| 引脚名称 | BM53A367A 引脚 | 功能 |
|---|---|---|
| IOREF | IOREF | 通信供电：3.3V~5V |
| RESET | RESET | 重置本产品与开发板 |
| 3.3V | 3.3V | 控制电路供电：3.3V |
| 5V | 5V | 射频供电：5V |
| GND | GND | 接地 |
| mRX | ~D4 | UART: RX |
| mTX | ~D5 | UART: TX |
资源
- MCU: Holtek HT32F52241，32-Bit Arm® Cortex®-M0+ MCU，包含规格书、封装信息等。
- IC: Holtek BC45B4523，13.56MHz 多协议 NFC 读写器 IC，包含规格书、封装信息等。
- 应用方案: 智能门锁，包含系统结构、原理图、PCB layout 等信息。
- 应用笔记： AN0650SC，BC45B4523 NFC 读写器天线调谐说明。
| HS Code (仅供参考) | 8538.90.20.00-2 |
|---|
