此为预购商品，正常情况下，下单后2周出货。

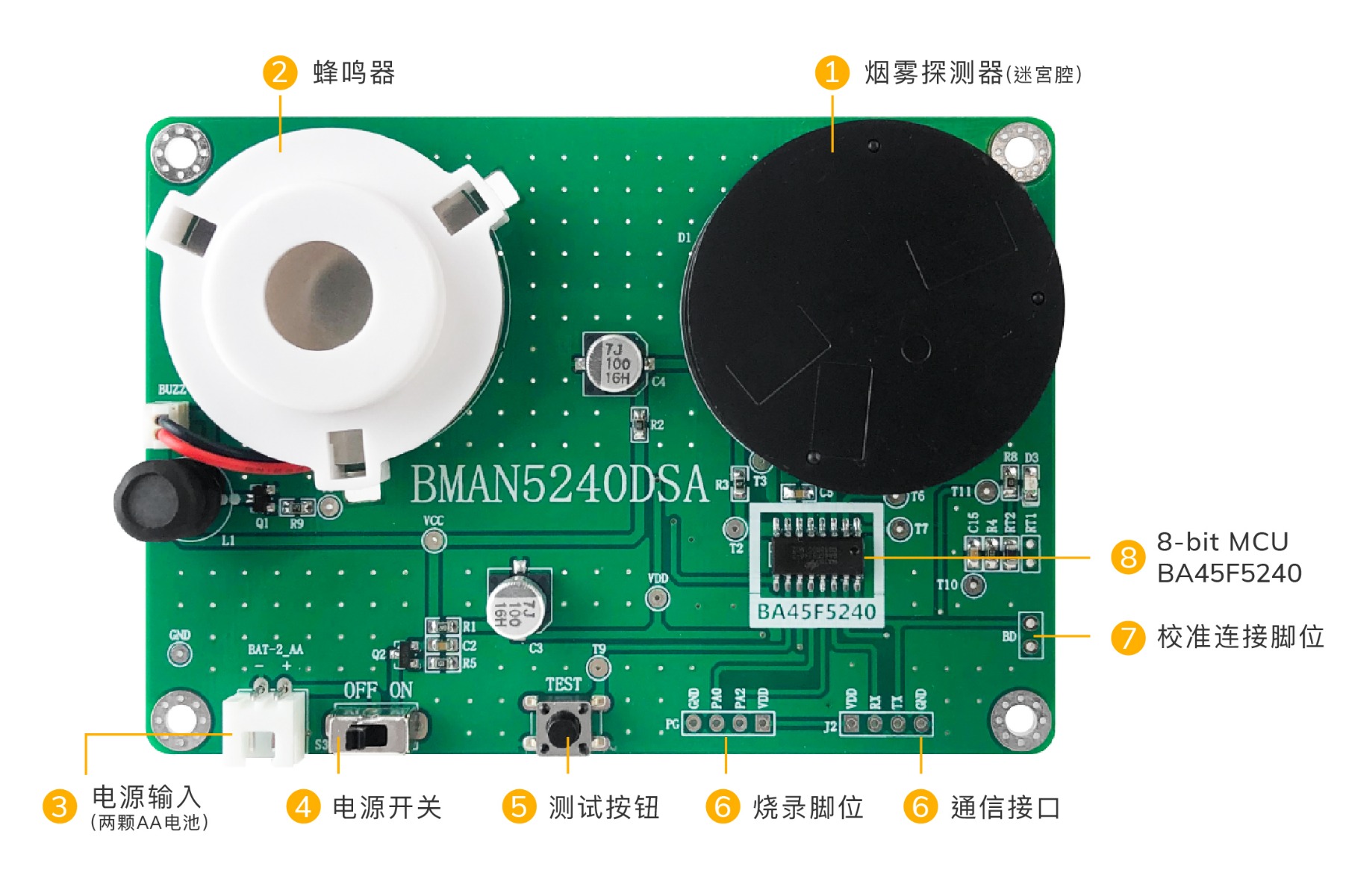

BMAN5240DSA 是感烟探测器 MCU BA45F5240 的开发板，适合用来开发光电型烟雾报警器，也可做为功能演示板使用。
产品资讯
尺寸：100 x 70 x 17 mm（不含压克力板及零件）
净重 : 89g
包装内容 :
- BA45F5240 开发板 BMAN5240DSA x 1
- 压克力板 x 2/螺丝 x 8/尼龙六角柱 x 8 (20mm x 4/8mm x 4)
产品说明

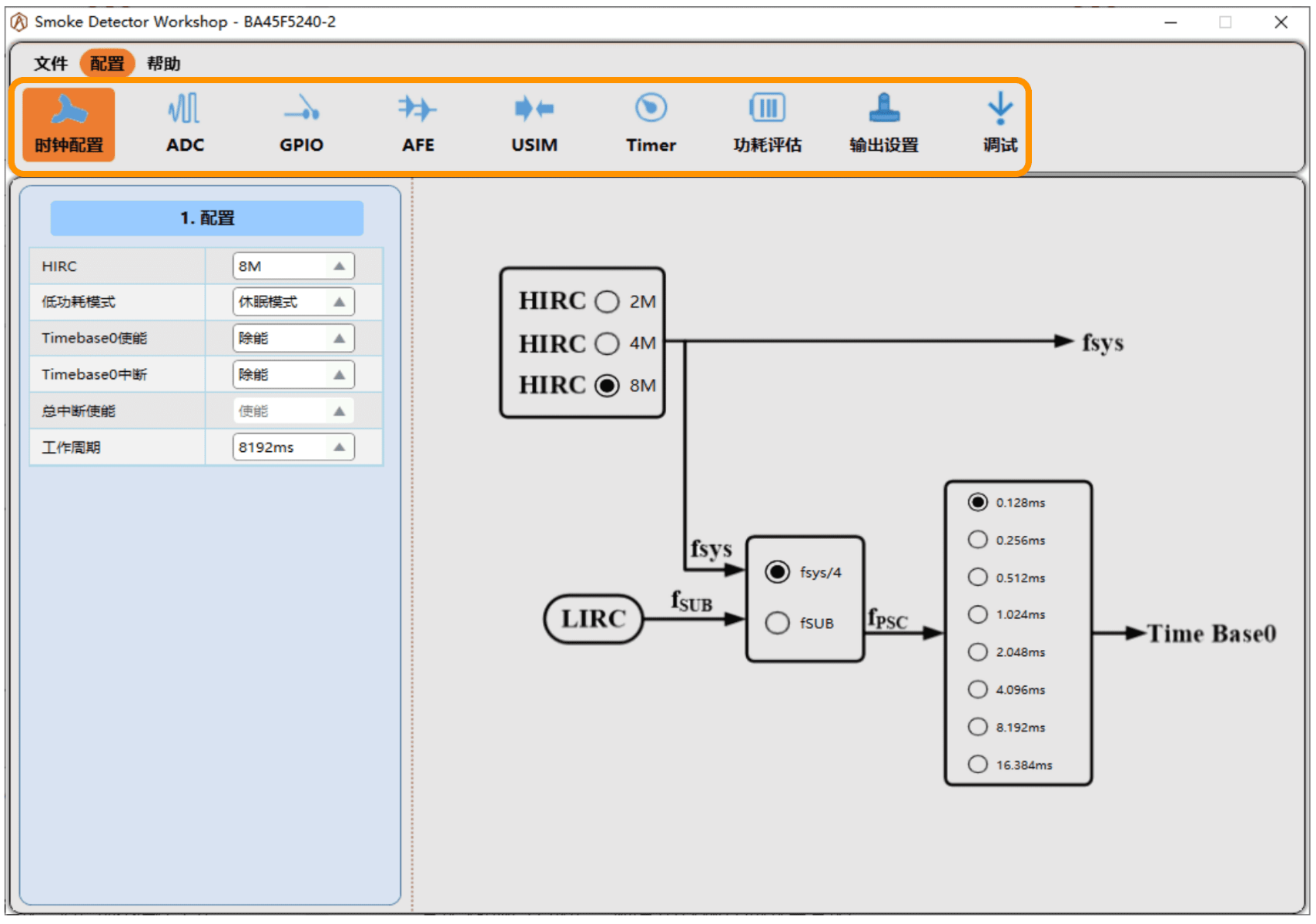

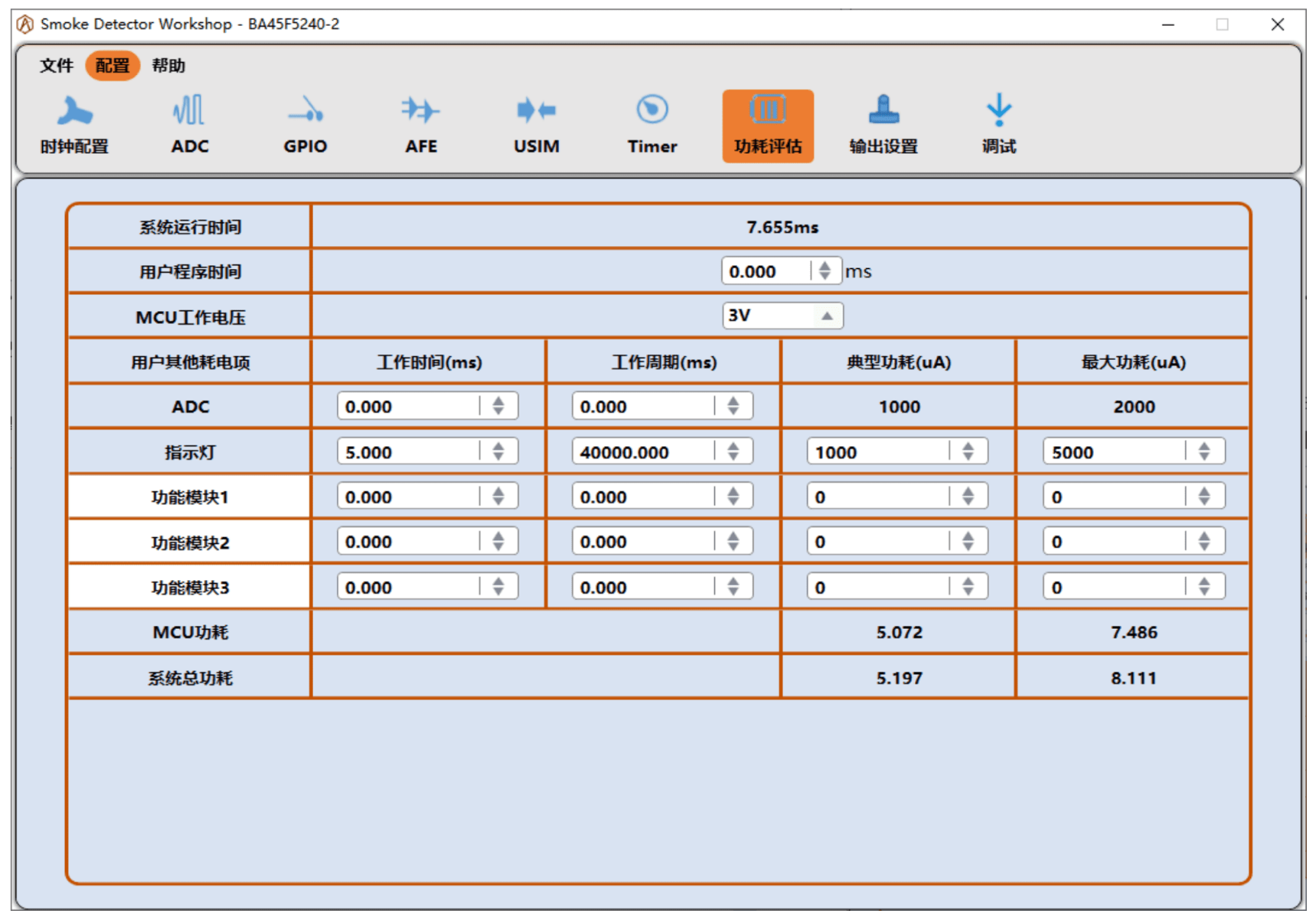

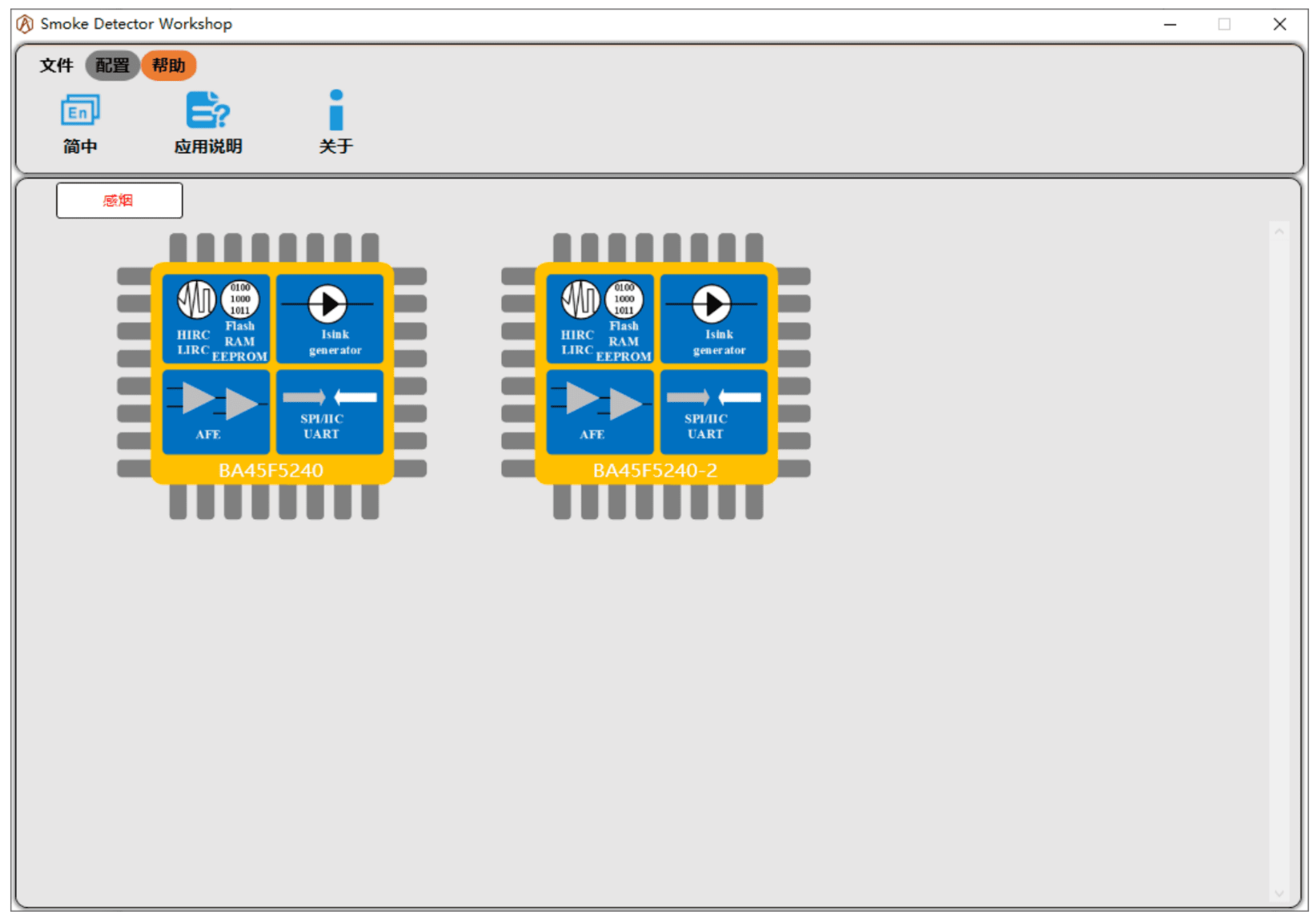

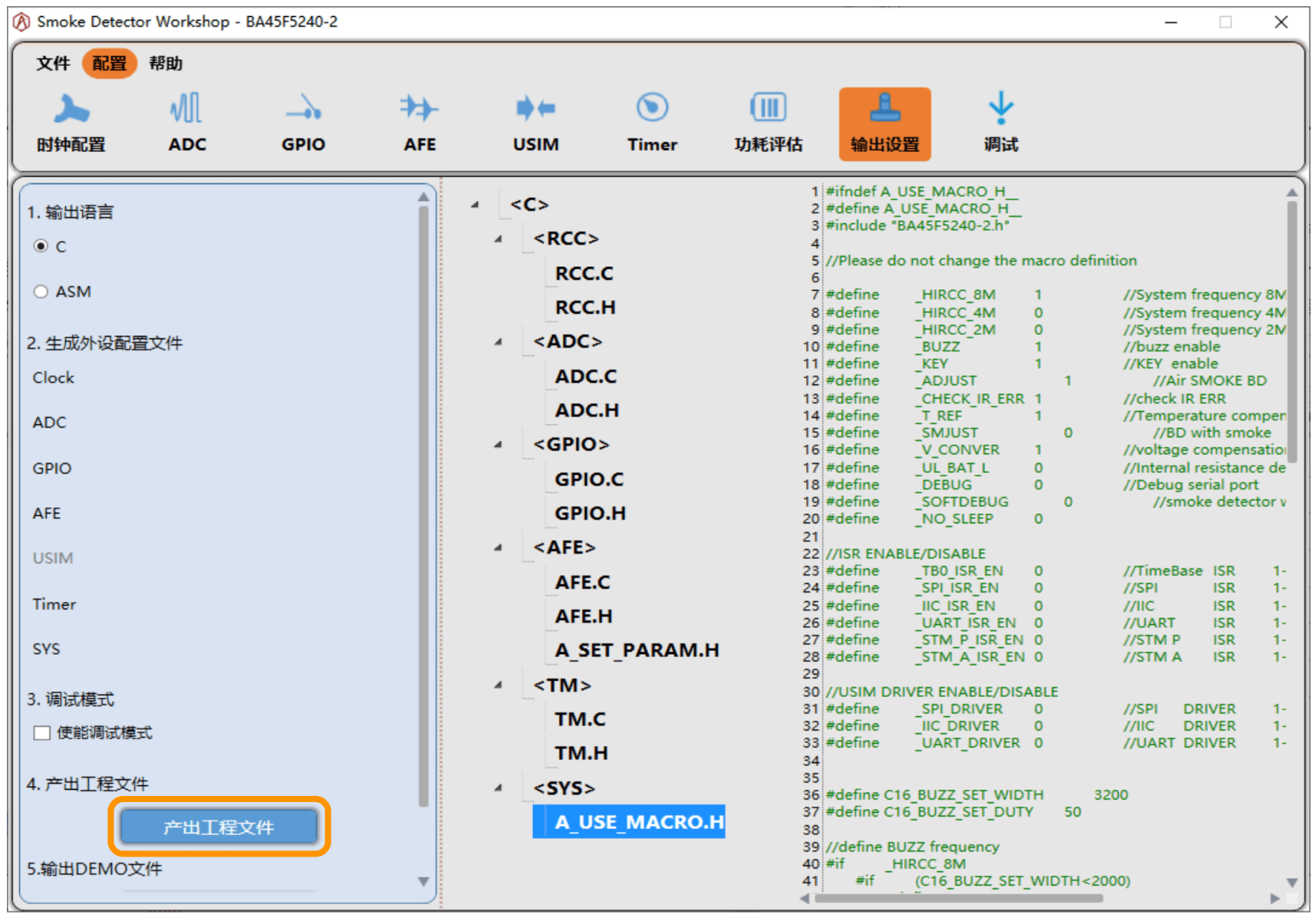

您可以搭配感烟产品开发平台来调整各项参数设定 (时钟、ADC、GPIO、AFE、USIM、通信接口、Timer 等多项参数)。设定完成后，平台可以协助您评估设置后的待机功耗，并产出程序码。
工作模式
1. 供电方式
3V ~ 5V 电源，建议您使用 2 颗 AA 电池供电。
开发板标定过：上电后红色 LED 闪烁一次，同时蜂鸣器响一声。
开发板未标定过：上电后红色 LED 长亮。
2. 标定模式 (开发板出厂前已经过标定)
在无烟环境下，短接板上的 BD 到 GND 后再上电，即可进入标定模式。
进入标定模式后，红色 LED 灯每秒闪烁一次，共 4 秒。
标定成功后进入待机模式，不成功则红灯长亮。
3. 待机模式
待机模式下，每 8 秒唤醒侦测一次烟雾，红色 LED 每 40 秒闪烁一次，其余时间进入休眠状态。
4. 低电压模式
在待机模式下，电源低于 2.7V 时将进入低电压模式。
低电压模式下，红色 LED 每 40 秒闪烁一次，同时蜂鸣器响一声。
5. 预警模式
当侦测到烟雾达到报警阀值的一半时，进入预警模式。预警模式下每秒侦测烟雾一次。
6. 警报模式
侦测到烟雾超过警报阀值后进入报警模式，此时蜂鸣器响 3 声后停 1 秒，直到退出报警。
7. 自检模式
待机状态下按下开发板上的 TEST 按键可以模拟警报一次，蜂鸣器响 3 声后停止。
8. 故障模式
当红外对管开路或短路时将进入故障模式，此时红色 LED 每 40 秒闪烁两次，蜂鸣器响 2 声。
9. 静音模式
警报状态下按下开发板上的 TEST 按键将进入静音模式，您可以自己设定静音时长 (预设 90 秒)。
| HS Code (仅供参考) | 8473.30.00.00-6 |
|---|
