BMA56M322 是电化学式的一氧化碳 (Carbon Monoxide, CO) 探测模块，由转接板与一氧化碳探测器 BM22S3221-1 组成。本产品使用 UART 通信接口来读取一氧化碳浓度及报警。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
当 BMA56M322 侦测到一氧化碳浓度超过预设的标定浓度时，报警引脚 STA (pin 1) 的输出从低电平变成高电平 (预设)。使用上非常容易，您只要接上电源，输出监控报警引脚，即可轻松完成一个一氧化碳报警器。
本产品在出厂前都经过标定以保持良好的一致性，标定的报警值是浓度 180ppm。
BMA56M322 与 BM22S3221-1具有相同的功能，两者的差别在于：BMA56M322 使用电平转换电路将 BM22S3221-1 的引脚转换成 BMCOM，方便您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 模块类型：电化学式
- 输入电压：2.5V～5.0V
- 工作电流：10μA @3.0V
- 一氧化碳浓度检测范围：3ppm～1000ppm
- 报警点：180ppm (预设，可重新标定)
- 退出报警点：55ppm (可调整) - 侦测到一氧化碳浓度超过报警值持续五秒后报警
- 预热时间：120 秒 (可调整)
- 具有故障检测功能
- 通信接口：UART (波特率：9600bps)
- 出厂前经过标定 (标定浓度：128ppm)
- 尺寸：53.83 x 33.88 x 20 mm
- 净重：14.5g
产品功能说明

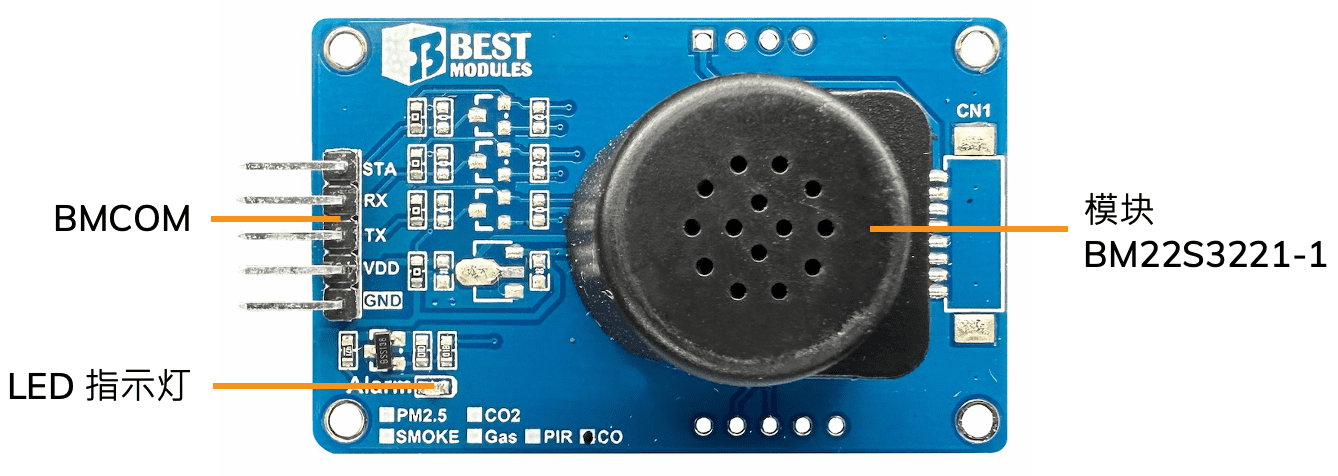

引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | STA | 报警引脚
触发：输出高电平 (预设) 未触发：输出低电平 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供电：2.5V~5.0V |
| 5 | GND | 接地 |
