BMA46M422 是 PIR 侦测模块，由转接板与 PIR 传感器 BM22S4221-1 组成。本产品支持 UART 通信接口，您可以透过指令来调整放大器的灵敏度、触发时间等各种参数。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
BMA46M422 是由光学透镜 (菲涅尔透镜)、被动式红外传感器 (PIR Sensor，全名 Passive Infrared Sensor) 及 MCU 组成的低功耗 PIR 模块。藉由光学透镜，将光信号集中给传感器。
当侦测到移动时，STA 引脚 (pin 1) 的输出将从低电平变成高电平 (预设)。使用上非常容易，您只要接上电源，输出监控引脚，即可轻松完成一个可 PIR 侦测模块。
BMA46M422 与 BM22S4221-1 具有相同的功能，两者的差别在于：BMA46M422 使用电平转换电路将 BM22S4221-1 的引脚转换成 BMCOM，方便您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 输入电压：3.0V～5.5V
- 工作电流：<1.2mA @3V
- 待机电流：<10μA @3V
- 最大侦测范围：9m～13.2m
- 侦测角度 (视角：H/V)：122° / 106°
- 预热时间：最短 30 秒 (可调整)
- 预设触发输出时间：3 秒 (可调整)
- 内置温度传感器，具有温度补偿功能
- 可透过 OPA 增益调整灵敏度
- 通信接口：UART (波特率：9600bps)
- 出厂前经过标定
- 尺寸：53.83 x 33.88 x 29.5 mm
- 净重：11.3g
产品功能说明

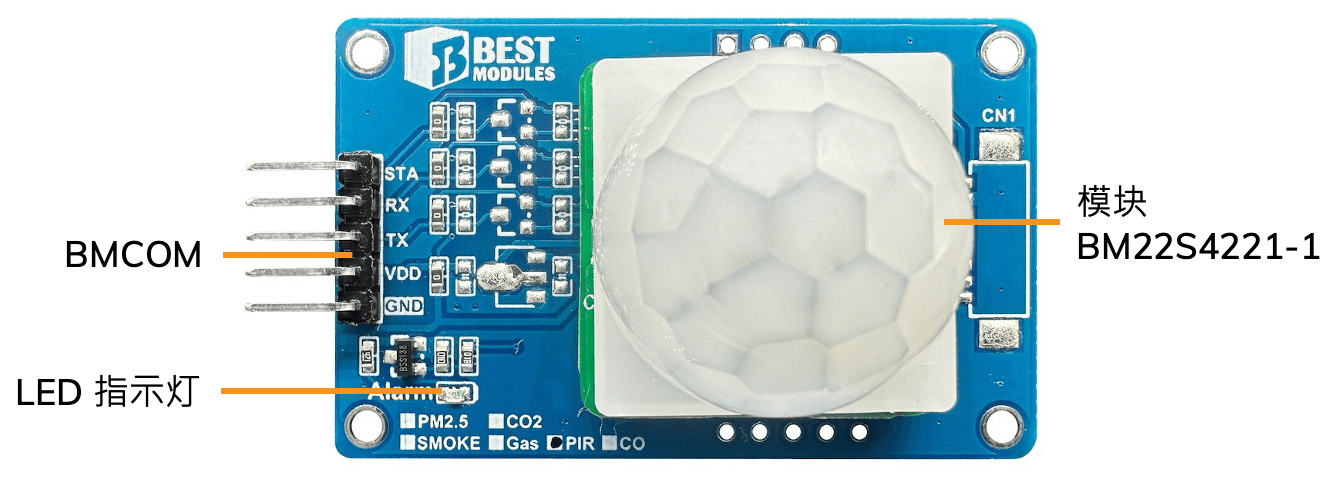

引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | STA | 触发：输出高电平
未触发：输出低电平 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供电：3.0V~5.5V |
| 5 | GND | 接地 |
产品系列比较
| 功能 | BMA46M422 | BMA26M221 |
|---|---|---|
| 工作电压 | 3.0V~5.5V | 2.7V~5.5V |
| 工作电流 | <1.2mA @3V | 2.5mA @5V |
| 待机电流 | <10μA @3V | 1μA @5V |
| 视角 (H/V) | 122° / 106° | 121° / 77° |
| 最大侦测距离 | 9m~13.2m | 3m |
| 通信接口 | UART (波特率：9600bps) | UART (波特率：38400bps) |
| 预热时间 | 30 秒 | 30 秒 |
| 重复触发功能 | X | O |
| 出厂前标定 | O | O |
| HS Code (仅供参考) | 8517.79.00.00-6 |
|---|
