催化燃烧式燃气侦测模块(BMCOM) BMA36M303

CN¥50.4

有货

数量

15 个

Product ID

BMA36M303

BMA36M303 是催化燃烧式的可燃气体侦测模块，由转接板与可燃气体传感器 BM22S3031-1 组成。本产品使用 UART 通信接口来读取气体浓度、报警。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品说明

BMA36M303 主要用来侦测天然气，当气体浓度超过预设的标定浓度时，报警引脚 STA (pin 1) 的输出从低电平变成高电平 (预设)。使用上非常容易，您只要接上电源，输出监控报警引脚 (STA)，即可轻松完成一个可燃气体报警器。

BMA36M303 在出厂前都经过标定以保持良好的一致性，标定的报警值是 9%LEL (Lower Explosion Limit，爆炸下限)，亦即大约是 4500ppm 的浓度。

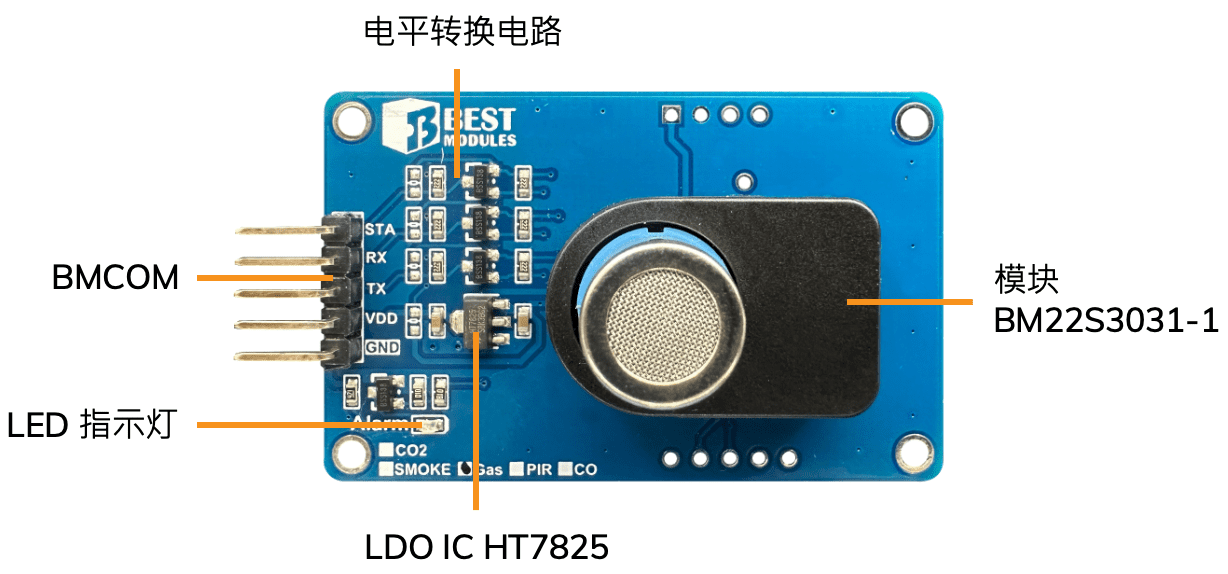

BMA36M303 与 BM22S3031-1 具有相同的功能，两者的差别在于：BMA36M303 使用电平转换电路及 LDO IC HT7825 将 BM22S3031-1 的引脚转换成 BMCOM，方便您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

产品特色

模块类型：催化燃烧式
输入电压：3.0V～3.6V
工作电流：150mA @3.3V
燃气浓度检测范围 : 500ppm～10000ppm
警报点 (出厂标定)：4500ppm (9%LEL)，1500ppm 退出报警 (可调整)
全量程线性偏差量：< 3% LEL
预热时间：预设 180 秒 (可调整)
通信接口：UART (波特率：9600bps)
具有故障检测功能
侦测到燃气浓度超过设定的报警值持续五秒后报警 (可调整)
出厂前经过标定
尺寸：53.83 x 33.88 x 21.1 mm
净重：11.5g

产品功能说明

引脚说明

引脚	名称	功能
1	STA	报警引脚触发：输出高电平 (预设) 未触发：输出低电平
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供电：3.0V~3.6V
5	GND	接地

产品系列比较

	BMA36M303	BMA36M302
类型	催化燃烧式	半导体式
输入电压	3.0V~3.6V	4.9V~5.1V
工作电流	150mA @3.3V	160mA @5V
通信接口	UART	UART
燃气浓度检测范围	500ppm~10000ppm	300ppm~10000ppm
报警点	4500ppm (9%LEL)	4500ppm (9%LEL)
全量程线性偏差量	< 3% LEL	-
预热时间	180 秒	180 秒
出厂前标定	V	V
故障检测功能	V	V
