PIR侦测模块(BMCOM) BMA26M221

CN¥26.6

有货

数量

22 个

Product ID

BMA26M221

BMA26M221 是 PIR 侦测模块，由转接板与 PIR 传感器 BM22S4021-1 组成。本产品能透过 UART 接口每 50ms 自动输出状态。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品说明

BMA26M221 系列整合了光学透镜 (菲涅尔透镜)、被动式红外传感器 (PIR Sensor，全名 Passive Infrared Sensor) 及和演算法，透过光学透镜，将光信号集中给传感器。且本产品具有温度补偿、环境光检测 (使用软件调整) 等功能，您可以透过指令来调整灵敏度、触发阀值、触发时间等参数。

BMA26M221 与 BM22S4021-1 具有相同的功能，两者的差别在于：BMA26M221 将 BM22S4021-1 的引脚转换成 BMCOM，方便您直接与 BMduino 开发板连接使用 (例如：BM53A367A)，且加上一颗 LED 灯，方便您判断模块状态。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

产品特色

工作电压：2.7V～5.5V
工作电流：2.5mA @5V
待机电流：1μA
最大侦测范围：3m
侦测角度 (视角：H/V)：121° / 77°
触发模式：单次 / 连续
- 触发时间：1～6553.5 秒 (可调整)
- 触发间隔时间：0.2～51 秒 (可调整)
低压检测：2.7/3.0/3.3/3.6/4.0V (可调整)
预热时间：30 秒
智能信号识别演算法
感测灵敏度可调整 (8阶)
内置温度传感器，具有温度补偿功能
通信接口：UART (波特率：38400bps)
出厂前已经过标定
尺寸：26.8 x 23.3 x 10.9 mm
净重：3.7g

产品功能说明

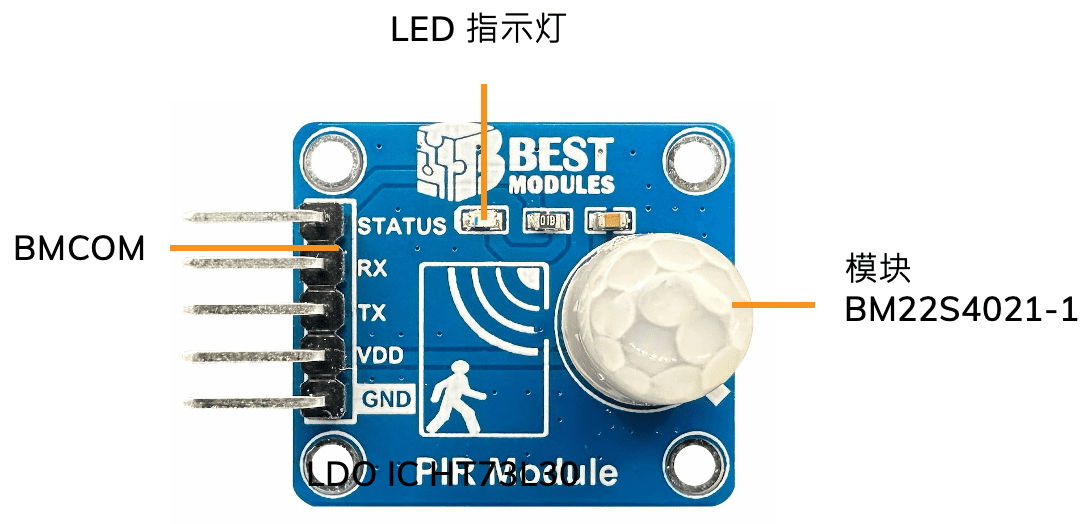

引脚说明

引脚	名称	功能
1	STATUS	LED 控制引脚高电平时点亮 LED
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供电：2.7V~5.5V
5	GND	接地

产品系列比较

功能	BMA46M422	BMA26M221
工作电压	3.0V~5.5V	2.7V~5.5V
工作电流	<1.2mA @3V	2.5mA @5V
待机电流	<10μA @3V	1μA @5V
视角 (H/V)	122° / 106°	121° / 77°
最大侦测距离	9m~13.2m	3m
通信接口	UART (波特率：9600bps)	UART (波特率：38400bps)
预热时间	30 秒	30 秒
重复触发功能	X	O
出厂前标定	O	O
