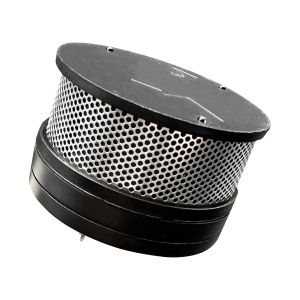

BMA26M202 是烟雾侦测模块，由转接板与烟雾传感器 BM22S2021-1 组成。本产品使用 UART 通信接口来读取烟雾数值、报警。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
BMA26M202 具有两个通道 (发射 LED)，分别用来侦测白烟与黑烟，模块在出厂前都经过标定。当侦测到环境中的烟超过预设报警值时，报警引脚 STA (pin 1) 的输出从低电平变成高电平 (预设)。使用上非常容易，您只要接上电源，输出监控报警引脚 (STA)，即可轻松完成一个烟雾报警器。
BMA26M202 与 BM22S2021-1 具有相同的功能，两者的差别在于：BMA26M202 将 BM22S2021-1 的引脚转换成 BMCOM，方便您可以直接与 BMduino 开发板连接使用 (例如： BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 工作电压：3.0V～5.5V
- 工作电流：< 25mA @3.3V
- 待机电流：< 15μA @3.3V，每 8 秒唤醒侦测一次
- 可侦测黑烟与白烟
- 侦测范围：0.1～0.8 dB/m
- 报警值可调整，您可以分别为黑烟、白烟设定不同的报警值
- 报警引脚 (STA) 输出电平可调整 (预设高电位) - 故障自动检测功能
- 通信接口：UART (波特率：9600bps)
- 出厂前经过标定
- 尺寸：53.83 x 33.88 x 30 mm
- 净重：21g
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | STA | 报警脚位
触发：输出高电平 (预设) 未触发：输出低电位 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供电：3.0V～5.5V |
| 5 | GND | 接地 |
| HS Code (仅供参考) | 8504.50.90.00-5 |
|---|
