本产品是专为 DALI LED 驱动器产品所设计的调光调色温模块，符合 DALI-2 规范，可用来控制 LED 的亮度 (DT6, Device Type 6) 与色温 (DT8, Device Type 8)。色温是采用 Tc 双色温来精准调节，且内置 32-bit MCU HT32F50241，相较于 BM82D8021-1，本产品在使用上更加灵活弹性，也适合用来进行二次开发。
本产品适合应用在 DALI-2 LED 恒压/恒流驱动器。
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥22.3 | |
| 10+ | 5% | CN¥21.2 |
DALI (Digital Addressable Lighting Interface) 是一种数字定址照明通信协议，可以帮助您实现各种照明控制需求。它可以整合不同制造商的灯具，您可以为每个灯具设定一个特定的地址，也可以将它们分成不同的群组，方便根据应用场景调整灯光。当需要改变照明方案或者重新安排群组时，也不需要重新布线，非常方便。
我们提供了 DALI 开发平台，帮助您快速设计出符合 DALI-2 协议的产品。
您可以使用 DALI 开发平台来分配地址给每个灯具及设定群组，还可以各项参数，例如：调光曲线、淡光曲线、颜色控制方式、色温调节、场景设定等等，帮助您创造出更理想的灯光效果。
您可以透过开发平台查看目前装置的状态，并将产出程序档来进行二次开发。

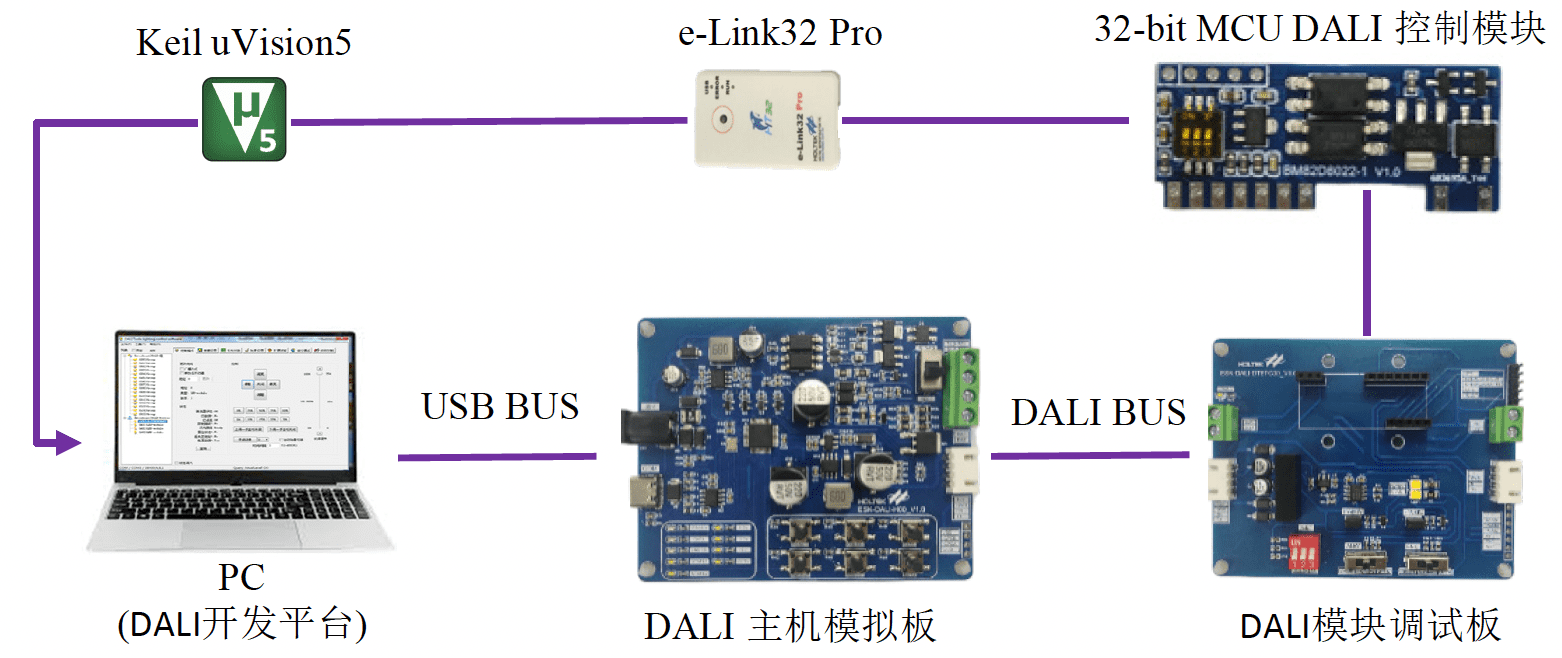

需要工具
⬥ 软件：DALI 开发平台、Keil uVision5
⬥ 开发工具：BM82D8022-1、e -Link32 Pro、模块调适板 ESK-DALI-DT8TC00、主机模拟板 ESK-DALI-H00
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | DA1 | DALI 接口 |
| 2 | DA2 | DALI 接口 |
| 3 | VCC | 供电：7V~30V |
| 4 | GND | 接地 |
| 5 | PWMW | PWM 输出引脚 (暖色)
推挽输出，高电平有效 |
| 6 | PWMC | PWM 输出引脚 (冷色)
推挽输出，高电平有效 |
| 7 | ANW | 故障检测引脚 (暖色)
內置 10kΩ 下拉电阻 |
| 8 | ANC | 故障检测引脚 (冷色)
內置 10kΩ 下拉电阻 |
| 9 | Iset | 电流限制档位检测引脚 |
| BM82D8011-1 | BM82D8021-1 | BM82D8022-1 | |
|---|---|---|---|
| 支持灯具类型 | DT6 | DT6 & DT8(Tc) | DT6 & DT8(Tc) |
| 符合标准 | 101/102/207 | 101/102/207/209 | 101/102/207/209 |
| 工作电压 | 7V~30V | 7V~30V | 7V~30V |
| DALI 通信电压 | 9.5V~22.5V | 9.5V~22.5V | 9.5V~22.5V |
| DALI 接口耐压 | 260V AC | 260V AC | 260V AC |
| 存储温度 | -40℃~125℃ | -40℃~125℃ | -40℃~125℃ |
| 工作环境温度 | -25℃~85℃ | -25℃~85℃ | -25℃~85℃ |
| MCU | HT66F31A5 | HT66F2362 | HT32F50241 |
| 调光范围 | 0%~100% | 0%~100% | 0%~100% |
| PWM 分辨率 | 0.1% | 0.1% | 0.1% |
| ROM 容量 | 16KW | 16KW | 64KB |
| 可二次开发 | O | X | O |
| 出厂时 ROM 使用量 | 64％ | 98％ | 46％ |
