BM52O5221-1是一体式的雾化器模块，集合了雾化片、控制电路板、及结构件于一体，透过雾化片的高频机械震荡，将水粒子转化成微小雾滴。
模块使用他激式的控制电路，因此具有雾化效率高、体积小、发热少的优点。适合用来开发加湿器、香氛机等产品。
本产品具有缺水检测功能，当水位低于 30 mm 时，将自动停止运作，避免雾化片干烧。
产品信息
尺寸：55 x 55 x 38 mm
净重 : 65.1g
产品内容
1. 超声波雾化器模块 BM52O5221-1 x 1
2. 防水胶圈
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥64.8 | |
| 10-99 | 10% | CN¥58.3 | |
| 100+ | 15% | CN¥55.1 |
BM52O5221-1 具有三种工作模式，分别是：VR 模式、PWM 模式及无水学习模式。
其中 VR 模式可搭配可变电阻控制板使用，PWM 模式可选择使用控制板或 Arduino 来调整出雾量。
VR 模式：透过可变电阻控制出雾。
若要关闭雾化时，需透过开关断开 24V 电源。我们建议您使用带开关的可变电阻。
操作说明
VR 模式接线简化版
如果您只是想要测试雾化功能，请参考下方简化后的接线图。
Pin 6 (VR) 可以直接接地 (出雾量最小)，或是接 10K 欧姆电阻 (出雾量较大)。
请注意：模块上电之前一定要先加水。

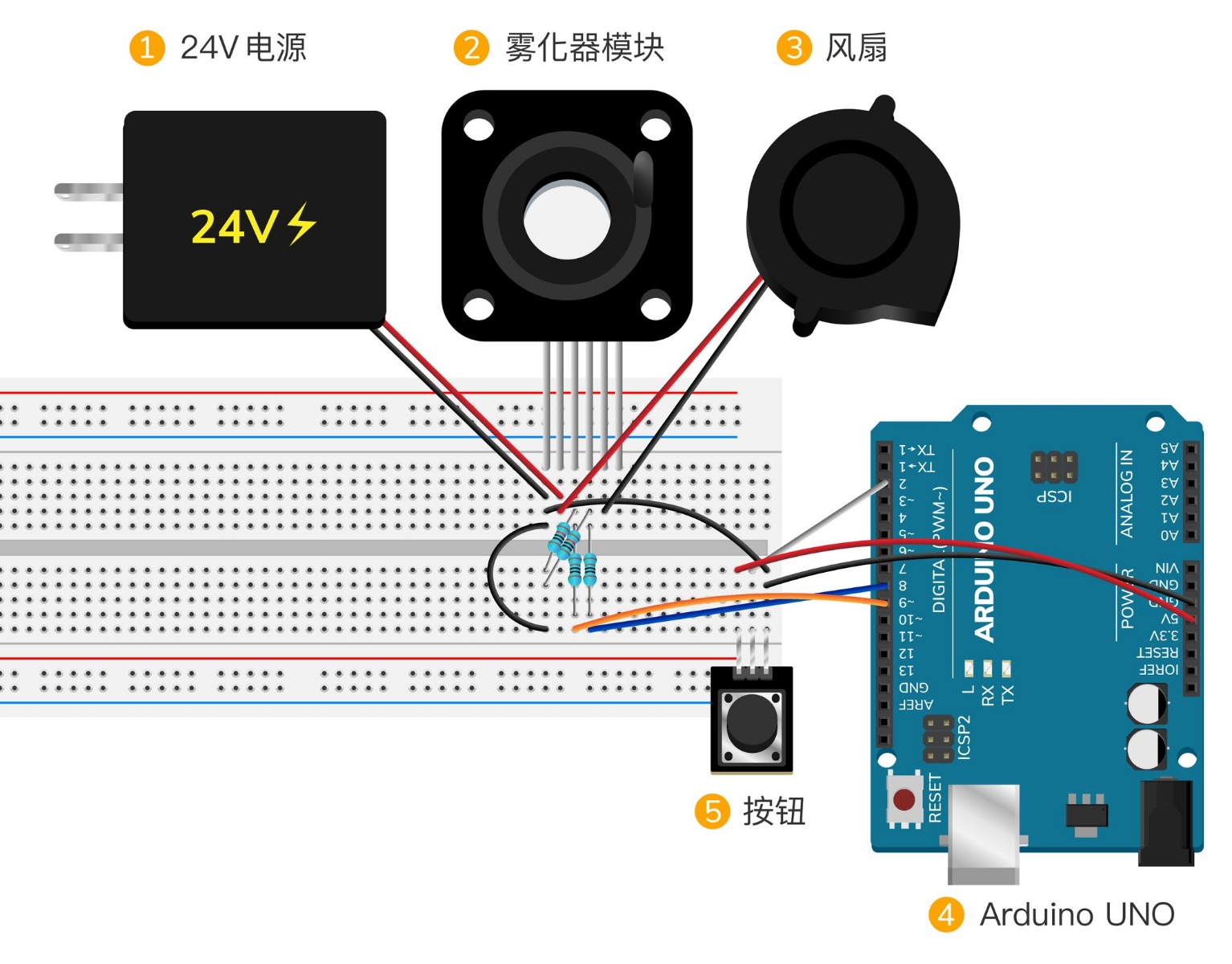

PWM 模式：使用 Arduino UNO 控制出雾量。
操作说明
无水学习模式：用于记忆无水状态。
请注意，在此模式下，模块需要处于完全干燥的状态。产品在出厂前皆已经过无水学习，此模式主要提供工程师开发时使用，
一般使用者无需使用此模式。
问题一
没有防水胶圈在使用上有什么影响吗？
回答
如果模块与机构不密合时，没有防水胶圈可能会漏水。请参考下图防水胶圈。
问题二
前一版与目前的版本有什么差别吗？
回答
两种版本差别在模块高度。前版高 15.8mm，目前版本高 18.8mm。
如果您使用前版开发，需要特别注意，在设计结构时，至少预留 5mm 出线的高度。
| 功能 | BM52O5221-1 | BM52D5121-1 | BM52D5021-1 |
|---|---|---|---|
| 工作电压 | 24V | 18V~26.5V | 5V |
| 工作电流 | 0.67 ±0.07A @24V | 0.42A @24V | 400mA @5V |
| 最大雾化功率 | 16W | 10W | 2W |
| 雾化频率 | 1.7MHz | 1.7MHz / 2.4MHz | 108kHz |
| 雾化量可调整 | O
VR 模式：8W～16W 可调整 PWM 模式：3 段 |
O
UART 模式：32 段 单机模式：5W～10W 可调整 |
O
UART 模式：3 段 |
| 缺水检测功能 | O | O | X |
| 雾化片安装位置 | 水面下 | 水面下 | 水面上 |
| 通信接口 | PWM | UART (9600bps) | UART (9600bps) |
| HS Code (仅供参考) | 8479.90.90.00-8 |
|---|
