2.8吋人机界面TFT LCD触摸屏幕模块 BM32D4021-1

CN¥90.0

有货

数量

23 个

Product ID

BM32D4021-1

本产品是色彩 64K 可触摸的 2.8 吋的 TFT LCD 模块，搭配界面编辑软件，可构成一套人机界面 (HMI, Human Machine Interface) 的方案。
本产品内置 32-bit MCU HT32F49395，具有 16MB Flash，支持 USART 接口，不需要复杂的接线即可简单地使用内存卡或通过 USART 来更新显示内容。我们提供的界面编辑软件中包含大量的元件：按钮、文字、图片、滑条、选单等，能让您的界面设计更加容易、丰富。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品特色

工作电压：3.3V~5.5V
工作电流：100mA @5V
待机电流：300μA
2.8” TFT LCD
- 分辨率：240 x 320
- 色彩：64K 65536 (RGB565)
- 触摸屏幕类型：电阻式
Flash ROM：16MB
SRAM：224KB
提供界面编辑软件 (上位机软件)，可以自订显示的图示与文字
更新方式：
- 离线更新：MicroSD卡
- 线上更新：软件 (透过 USART 介面)
工作温度：-25°C~85°C
通信接口：USART (波特率可自行定义)
⬥ 请参考规格书中「指令使用说明」内容
尺寸：77.2 x 51 x 11 mm
净重：38g

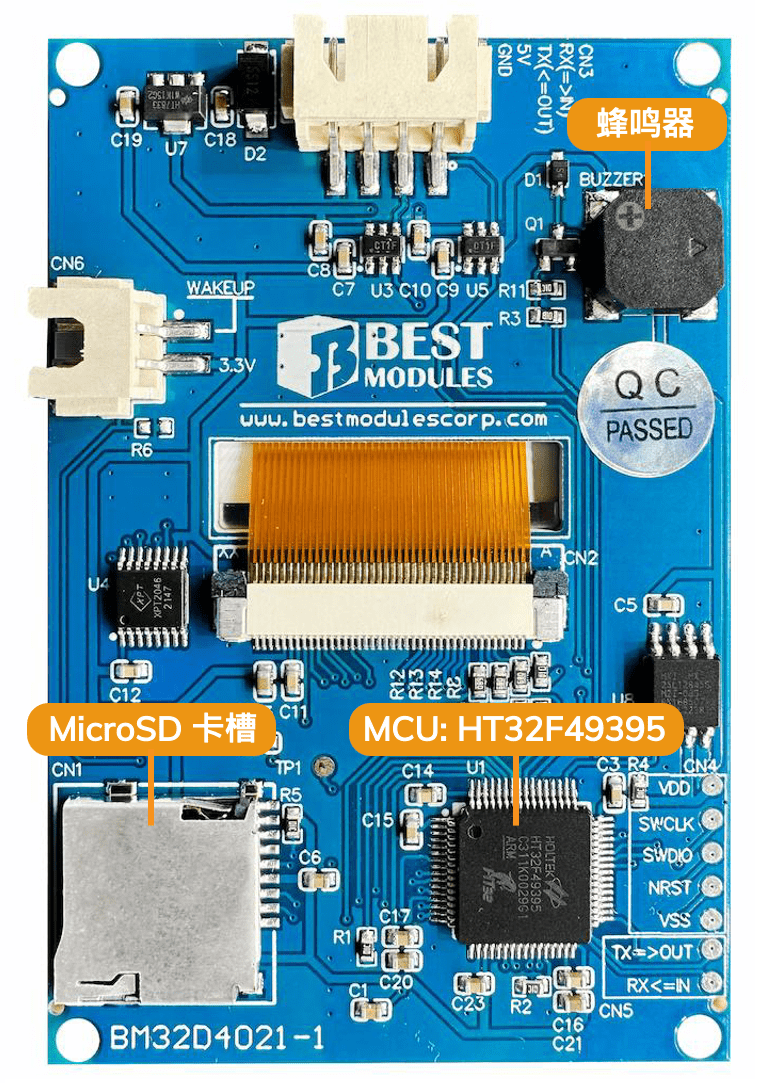

产品功能说明

引脚说明

引脚	名称	功能
1	RX	USART: RX
2	TX	USART: TX
3	VDD	供电：3.3V~5.5V
4	GND	接地
5	WAKEUP	唤醒按键引脚
6	3.3V	供电 3.3V 给唤醒按键

引脚 5、引脚 6 是用来外接一个按键，将产品从待机模式中唤醒。

产品比较

	BM32D4021-1	BMD58T280
IC	32-bit MCU HT32F49395	ILI9341, XPT2046
工作电压	3.3V~5.5V	3.3V~5.5V
待机电流	300μA	<120mA
屏幕尺寸	2.8 吋	2.8 吋
色彩	64K 65536 (RGB565)	―
触摸屏幕	电阻式	电阻式
分辨率	240 × 320	240 × 320
Flash ROM	16MB	―
串口缓存区	256 Bytes	―
MicroSD 卡槽	O	O
更新方式	离线更新：MicroSD 卡线上更新：通过软件 (USART)	离线更新：MicroSD 卡
通信接口	USART	SPI/EBI
界面编辑软件	O	X
