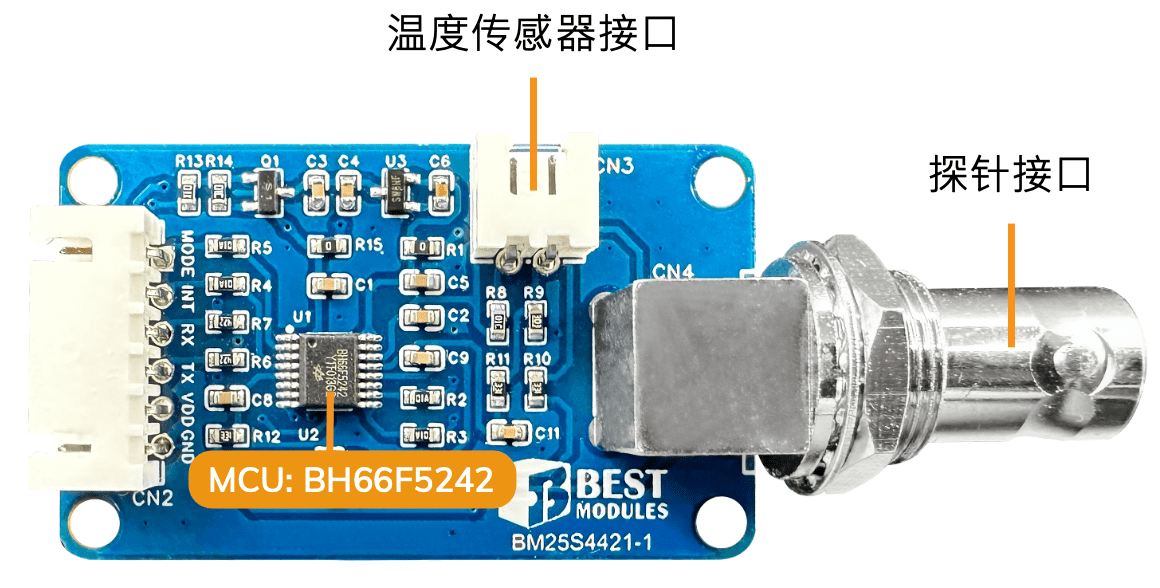

本产品是 pH 值检测模块，可测量范围为 pH0~pH14，它具有温度传感器接口，可同时测量 pH 值及温度，出厂前已经过标定，可以直接使用。本产品最大的特色在于其优秀的省电能力已经高精准度，并且还提供两种通信接口：I2C、UART，使用上更具有弹性，适合应用在笔式酸度计、携带式pH 检测设备以及鱼缸pH 检测仪等产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
请注意：本产品没有搭配探针、温度传感器一起贩售。
建议您搭配雷磁 E-201-C 型 PH 复合电极探针以及 NTC 热敏电阻器 10k 3950 1%一起使用。
建议您搭配雷磁 E-201-C 型 PH 复合电极探针以及 NTC 热敏电阻器 10k 3950 1%一起使用。
产品特色
- 工作电压：3V~5.5V
- 工作电流：7mA @3.3V, 25℃
- 待机电流：2μA @3.3V, 25℃
- 测量范围：pH0.00~pH14.00
- 分辨率：0.01pH
- 精准度：±0.1pH - 温度测量范围：0℃~60℃ (建议测量范围：5℃~60℃)
- 分辨率：0.1℃
- 精准度：±1℃
- 具有温度补偿功能 - 通信接口：I2C (地址：0x03/0000011) / UART (波特率：9600bps)
- 出厂已经过标定
- 尺寸：65.6 x 27.9 x 18.3 mm
- 净重：20.1g
产品说明
本产品可以透过指令来设定高/低报警阈值，当测量到的 pH 值比高报警阈值来得大，或是比低报警阈值来得小时，则会报警，此时 INT 引脚会由高准为转为低准位。
例如：如果您将高报警阈值设定为 pH12，而低报警阈值设定为 pH3，当测量到的数值高于 pH12 或低于 pH3 时都会启动报警，建议设定的 pH 高报警阈值至少大于低报警阈值0.08。
报警解除：当测量到的 pH 数值高于或低于阈值 0.03。
请注意：报警功能无法关闭。
产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供电：3V~5.5V |
| 3 | TX
SCL |
UART: TX
I2C: 时钟线 (内置 4.7k 上拉电阻) |
| 4 | RX
SDA |
UART: RX
I2C: 数据线 (内置 4.7k 上拉电阻) |
| 5 | INT | 报警引脚
⬥ 触发：输出低准位 ⬥ 未触发：输出高准位 |
| 6 | MODE | 通信接口选择引脚
⬥ I2C: 低准位 ⬥ UART: 高准位 / 引脚浮空 |
资源
- MCU: Holtek BH66F5242，24-Bit Delta Sigma A/D Flash 单晶片内置稳压器，OPA×1，包含规格书、封装等信息。
| HS Code (仅供参考) | 8504.50.90.00-5 |
|---|
