本产品是空气品质传感器，用于检测 PM1.0、PM2.5、PM10 的浓度值，检测范围 0~1000μg/m3。您可透过 UART 接口或 PWM 引脚的信号来读取数值，产品出厂前已经过标定。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：4.8V～5.5V
- 工作电流：<120mA @5.0V
- 可量测 0.3μm～10μm 范围内的悬浮粒子
- 检测范围：0～1000μg/m3
- 精准度：
⬥ 0~100μg/m3: ±15μg/m3
⬥ 101μg/m3～1000μg/m3: ±15%
- 分辨率：1μg/m3 - 响应时间：T90 < 30s
- 预热时间：30 秒
- 工作湿度：0～80%RH (无凝结)
- 通信接口：UART (波特率：9600bps) / PWM
- 尺寸：48 x 40 x 12 mm
- 净重：28.3g
- 产品包含：BM25S3221-1 x1 / 8-pin 连接线 x1
产品说明
测量悬浮微粒粒径与浓度

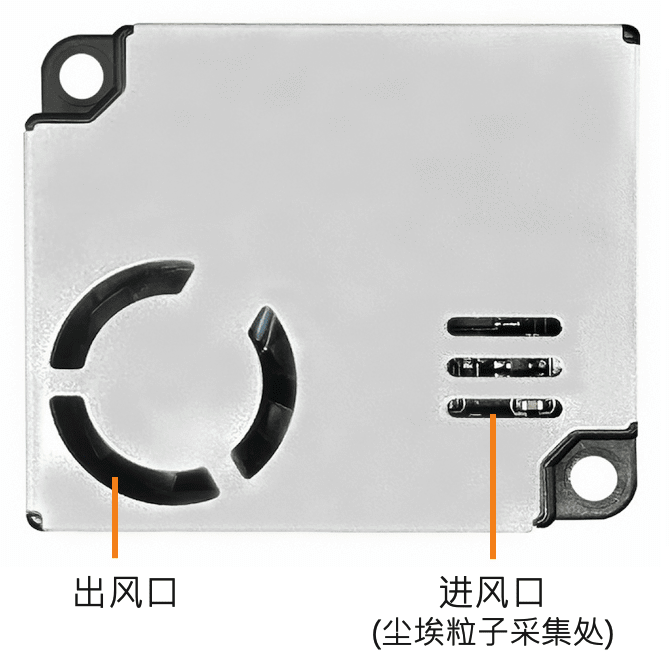

本产品上具有一个进风口及一个出风口，当粉尘从进风口进入后，利用激光的散射原理来照射这些微小粒子，并收集散射光随着时间变化的曲线，最后透过内置的MCU来计算悬浮微粒 (Particulate matter, PM) 的粒径与浓度。
输出 / 计算 PM 浓度
本产品提供 UART 接口，用于每秒钟自动输出计算后的数值以及修改参数。
您也可以透过读取 PWM 引脚的信号，再自行用公式转换成 PM2.5 的浓度值，公式请参考规格书的「PWM输出」章节。
产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VDD | 供电：4.8V~5.5V |
| 2 | GND | 接地 |
| 3 | SET | 输出低电平：进入省电模式
输出高电平：一般模式 |
| 4 | RX | UART: RX |
| 5 | TX | UART: TX |
| 6 | NC | 预留引脚 |
| 7 | PWM | PWM 输出 |
| 8 | NC | 预留脚位 |
| HS Code (仅供参考) | 8504.50.90.00-5 |
|---|
