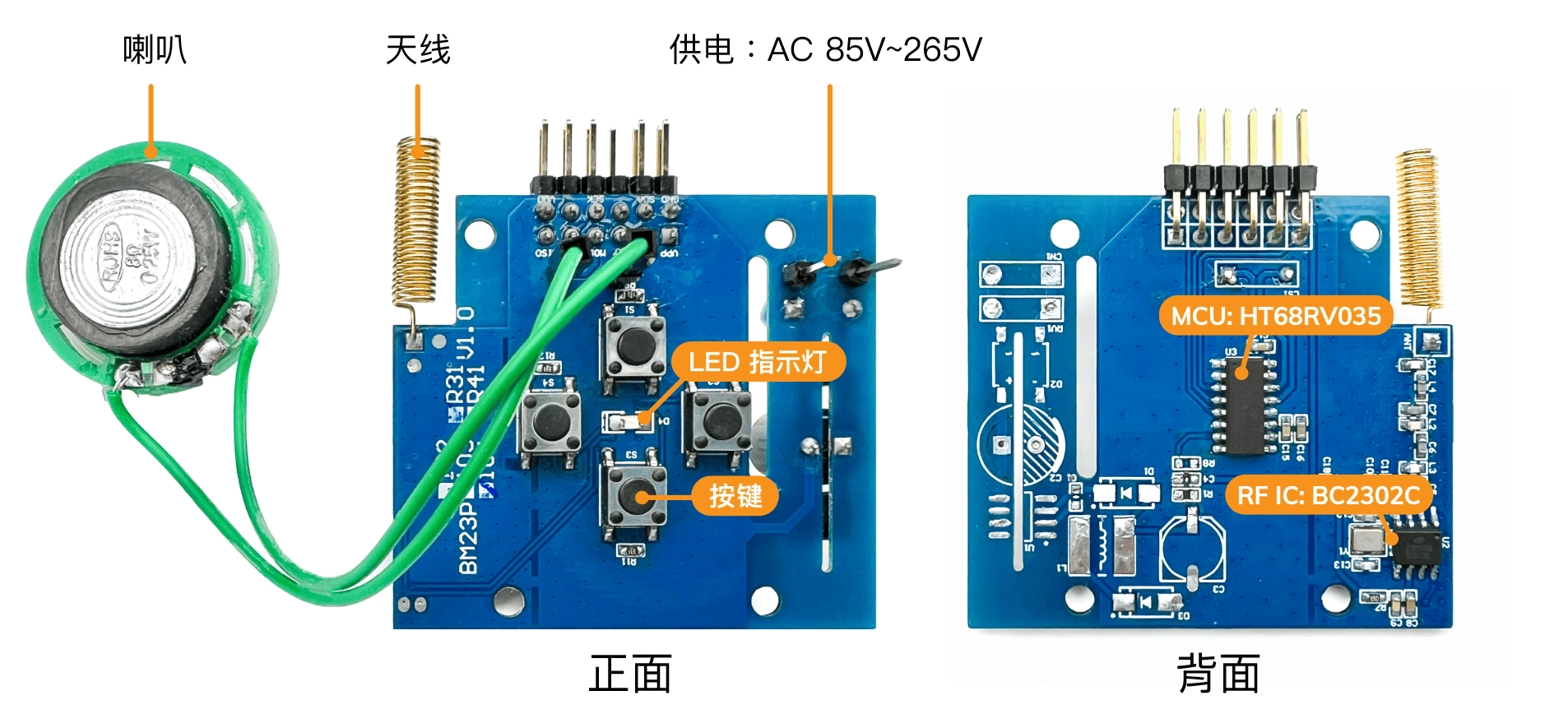

本产品是 433MHz 频段的接收模块，采用 Holtek 语音 MCU HT68RV035 及 RF IC BC2302C 设计而成，板上具有四个按键，可自定义功能，以及 LED 指示灯，并附上一个 8Ω/0.25W 的喇叭。此外，Holtek 还提供无线门铃开发平台，透过开发平台可以轻松设定参数、编辑语音或铃声，操作非常简单，可大大省去开发的时间。
⬥ 本产品建议与无线门铃遥控器模块 BM23P101-T41 搭配一起使用。
本产品上有四个功能按键，您可以透过无线门铃开发平台来自定义长按、短按的功能，可设定的功能如下：
| 功能 | 说明 |
|---|---|
| none | 无设定功能
(同按键的长按与短按都需要设定为 none) |
| Play/Stop Current | 播放/停止播放语音 |
| Reset to First | 将目前播放的语音设定为第一首并播放 |
| Play Next | 播放下一首 |
| Play Direct | 播放语音 |
| Voice/Sentence Switch | 切换播放模式：单曲 (single)、语句 (sentence) |
| Volume+ | 音量 + |
| Volume- | 音量 - |
| RF Pairing | 进入配对模式 |
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | L | 交流电源 L (live wire) 输入 |
| 2 | N | 交流电源 N (neutral wire) 输入 |
| 3 | B1 | 音频信号输出接口 1 |
| 4 | B2 | 音频信号输出接口 2 |
| 5 | MISO | 烧录数据引脚：主机输入 / 从机输出数据信号 |
| 6 | VDD | 正电源输入 |
| 7 | SCK | 烧录时钟线 |
| 8 | NC | — |
| 9 | MOSI | 烧录数据引脚：主机输出 / 从机输入数据信号 |
| 10 | SCK | 烧录时钟线 |
| 11 | NC | — |
| 12 | NC | — |
| 13 | NC | — |
| 14 | SDA | 烧录数据线 |
| 15 | VPP | OTP ROM 烧录电源 (8.5V) |
| 16 | GND | 接地 |
| HS Code (仅供参考) | 8518.90.90.00-1 |
|---|---|
| 净重 | 23.8g |
| 尺寸 | 53 x 50 x 13 mm |
01_DingDong.wav
02_8_Bells.wav
03_16_Bells.wav
04_Westminster_Abbey_Bells.wav
05_Short_Bells.wav
06_Whittington.wav
01_London_Bridge.wav
02_Little_Star.wav
03_Good_evening_Good_night.wav
04_Happy_Birthday.wav
05_If_you_are_happy.wav
06_Dreaming_of_Home_and_Mother.wav
07_Yankee_Doodle.wav
08_The_Sound_of_Music.wav
09_Lullaby.wav
10_Katyusha.wav
11_Brother_John.wav
12_Joyful.wav
13_Oh_Susanna.wav
14.OldMacDonaldHadaFarm.wav
15_Five_Little_Ducks.wav
16_Mary_Had_A_Little_Lamb.wav
17_Clementine.wav
18_The_Smurfs.wav
19_Edelweiss.wav
20_WaHaHa.wav
01_For_Elise.wav
02_Turkish_March.wav
03_Canon.wav
04_The_Blue_Danube.wav
05_Spanish_Bullfighter_March.wav
06_Hungarian_Dances.wav
07_Wedding_March_1.wav
08_Wedding_March_2.wav
09_Minuet.wav
10_Four_Little_Swans.wav
11_Waltz_in_A_minor.wav
12_Carmen_Overture.wav
13_The_Trout_Quintet.wav
14_From_the_New_Word.wav
15_Carmen_Habanera.wav
16_Dance_of_the_Sugar_Plum_Fairy.wav
17_Eine_Kleine_Nachtmusik.wav
18_Gavotte.wav
19_The_Cuckoo_Waltz.wav
20_Orpheus_in_the_Underworld_Overtu.wav
01_Jingle_Bell.wav
02_Last_Christmas.wav
03_I_Wish_You_a_Merry_Christmas.wav
04_My_Favorite_Things.wav
05_Silent_Night.wav
06_.Christmas_Eve_1.wav
07_Christmas_Eve_2.wav
08_Christmas_Eve_3.wav
09_Who_Built_The_Ark.wav
10_Jingle_Bell_Rock.wav
01_India_Song.wav
02_India_Song.wav
03_India_Song.wav
04_India_Song.wav
05_India_Song.wav
06_India_Song.wav
07_India_Song.wav
08_India_Song.wav
09_India_Song.wav
10_India_Song.wav
01_Govind_Bolo_Mantra.wav
02_Radhe_Govind.wav
03 Shree Krishna Sarnam Mamah.wav
04_Hati_Ghoda_Mantra.wav
05_Hare_Krishna_Hare_Krishna.wav
01_See_you_next_time.wav
02_Someone_is_at_the_door.wav
03_Hello_please_open_the_door.wav
04_Someone_is_at_the_front_door.wav
05_Someone_is_at_the_front_door.wav
06_Emergency.wav
07_Please_wait_a_moment.wav
08_Thank_you_for_your_patronage.wav
09_Warning.wav
10_Welcome.wav
01_SoundEffect.wav
02_SoundEffect.wav
03_SoundEffect.wav
04_SoundEffect.wav
05_SoundEffec.wav
06_SoundEffect.wav
07_SoundEffect.wav
08_SoundEffect.wav
01_Can_You_Feel_My_Heart.wav
02_Industry_Baby.wav
03_Infinity.wav
04_My_happy_Song.wav
05_Julie_on_the_Interne.wav
06_Oh_Kyu_Ni_Jaan_Ske.wav
07_Say_so.wav
08_Song_for_My_Dog.wav
09_Sweetest_Pie.wav
10_Yes_and.wav
01_Song.wav
02_Song.wav
03_Song.wav
04_Song.wav
05_Song.wav
06_Song.wav
07_Song.wav
08_Song.wav
09_Song.wav
10_Song.wav
