本产品是频段 5.8GHz 的微波传感器模块，利用多普勒效应 (Doppler effect)，通过天线发射出电磁波，来检测波源与反射波之间的差异，进而判断检测距离内是否有物体移动。
本产品非常适合应用在感应灯、智能家居、安防等领域。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：4.0V~12.0V
- UART 电压准位：3.3V - 工作电流：
- 80μA @5 公尺
- 1.3mA @14 公尺 - 工作频段：5.8GHz
- 最大感测距离：5~14 公尺 (共 7 阶可调整)
- 感测角度：360°
- 高灵敏度、具有穿透感测能力
- 工作温度：-40°C~85°C
- 支持光控功能
- 通信接口：UART (鲍率：4800bps)
- 兼容 FCC/CE 认证
- 尺寸：20.5 x 20 x 2.8 mm
产品说明
微波雷达模块和 PIR 模块差异
微波雷达模块和 PIR 模块都可以用来侦测物体的移动，用来感测物体的原理不同。
比较感测物体的差异：微波雷达模块的感测灵敏度会比较高，也不受环境光影响，但误触发率较高。
特性比较表
| 微波雷达模块 | PIR 模块 | |
|---|---|---|
| 感测原理 | 天线发射电磁波，判断频率变化
(通过移动) |
感测物体的红外线变化
(通过红外线) |
| 灵敏度 | 较高 | 较低 |
| 侦测角度 | 360° | 以透镜调整侦测角度 |
| 感测距离 | 较远 | 透镜视角 (FoV) 越小，
感测距离越远 |
| 受环境光/温度影响 | X | O |
| 安装角度 | 不受限 | 受限 |
| 误触发率 | 较高 | 较低 |
| 感测穿透能力 | O
可穿透非金属的物体 |
无穿透能力 |
| 其他 | O
须避免装在金属容器内， 或是靠近金属物体， 以免影响感测效果。 |
需要保持透镜干净，
避免影响感测效果。 |
感测距离/角度

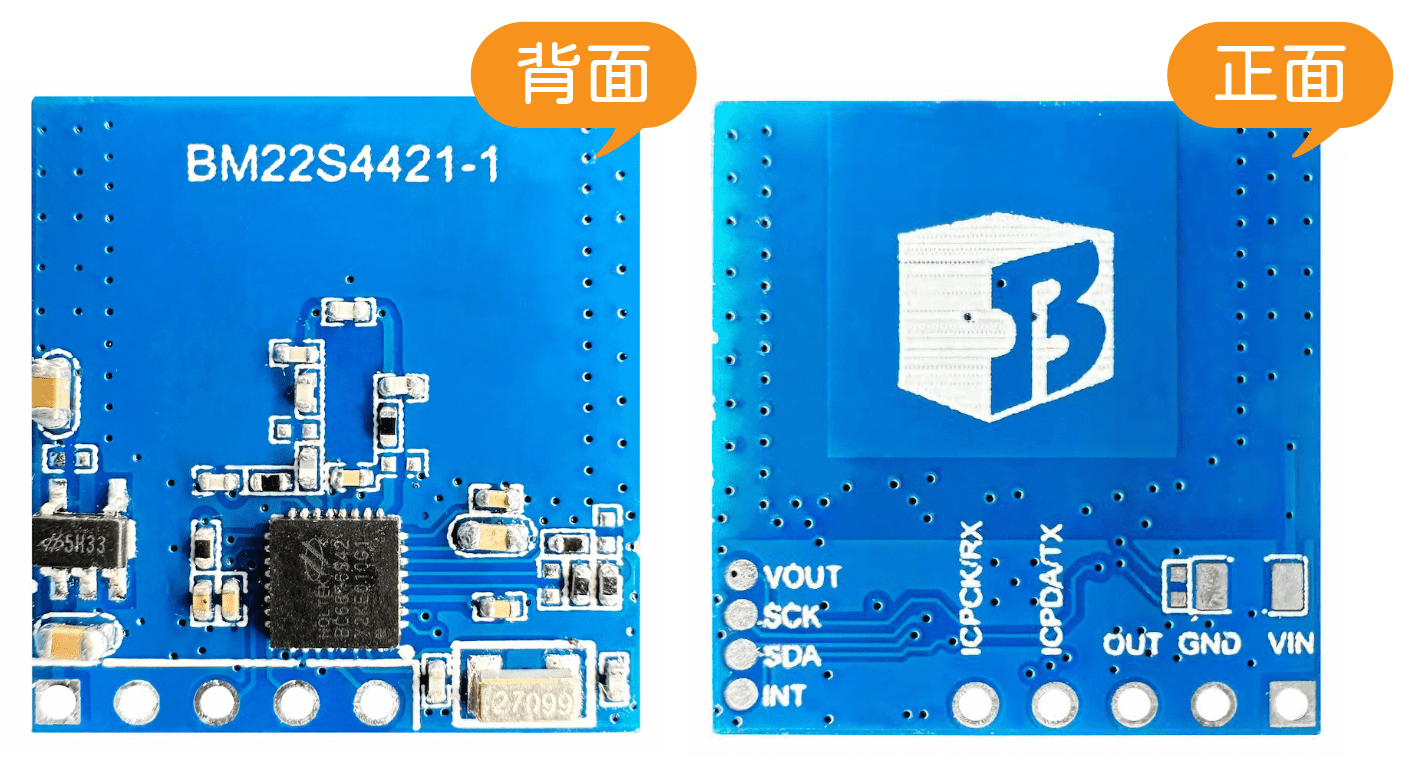

本产品的最大感测距离为 5~14 公尺，您可以依照需求调整距离，共有七阶可以调整。 侦测角度可达到 360°，本产品其中一面印有倍创 Logo，以此当作正面。 安装时，将倍创 Logo 那一面朝向要感测的区域 (例如装设在天花板时，倍创 Logo 面需朝下)，越靠近本产品的范围，感测灵敏度也越高。
⬥ 距离调整请参考规格书中「软件参数调整方式」章节的「UART 通信」段落。
触发时长调整
在您设定的感测范围内，当本产品感测到物体移动时将被触发，而触发的时长可以透过指令来调整，可调整范围为 1~250 秒。
⬥ 详细请参考规格书中「软件参数调整方式」章节的「UART 通信」段落。
光控功能
本产品的光控功能是指先感测环境光强弱，进而判断侦测到移动时是否触发。
例如：应用在感应灯时，您可以开启光控功能，并设定触发阈值，当感测到的环境光小于您设定的阈值，有物体移动时，将点亮灯光。
须留意，使用光控功能时，需要同时开启 RF 功能。
我们另外为这个产品设计了一个演示板 BCE -22S4421-1，方便您用来评估产品功能。
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VIN | 供电：4.0V~12.0V |
| 2 | GND | 接地 |
| 3 | OUT | 触发状态输出 (可调整) |
| 4 | ICPDA
TX |
ICPDA: ICP 数据/地址
TX: UART TX |
| 5 | ICPCK
RX |
ICPCK: ICP 时钟
RX: UART RX |
资源
- 模块：BM22S4421-1，5.8GHz 雷达传感器模块。
