433MHz 4键遥控器 BCR-68F2123-X01

CN¥15.8

有货

数量

355 个

Product ID

BCR-68F2123-X01

产品说明

这个产品是一个4按键RF遥控器,频率是433.92MHz. RF遥控器的应用广泛,例如车库门遥控器,电动窗帘遥控器等。

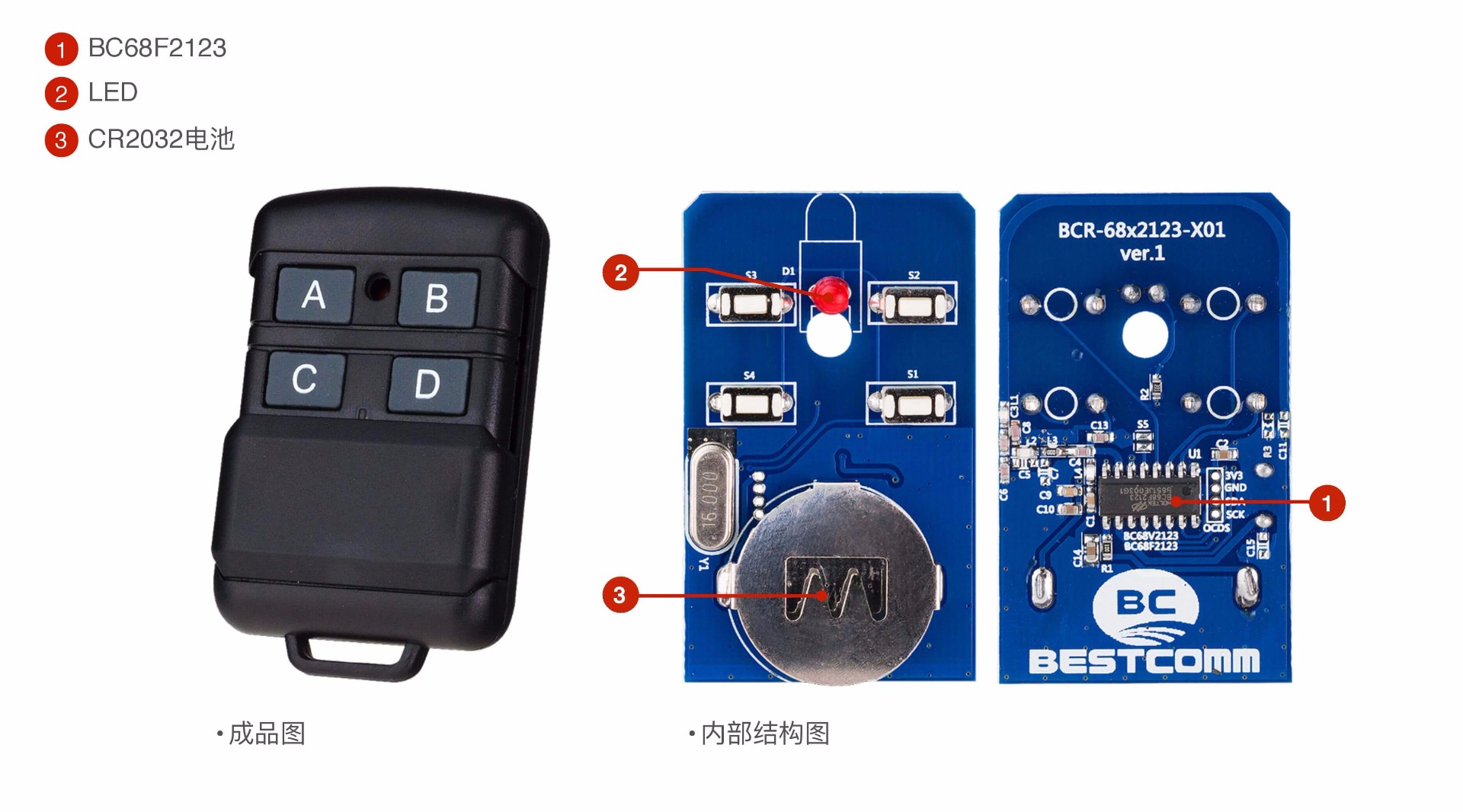

产品正面有四个按键及一个红色LED,当您按下任一个按键,遥控器开始传送讯号并点亮LED。产品背面有一个螺丝,旋开螺丝后可安装CR2032电池供电,然而本产品出货时不含电池,您必须自行购买。本产品使用PCB天线,不需要另外加装天线。

我们使用自行订定的讯号协议,因此这个接收模块只能认识对应的发射模块所发出的讯号,您必须使用对应的并列式RF无线发射模块配对,才能构成完整的一套发射/接收模块。接收模块必须先与发射模块进行配对后才能正确接收讯号并执行。

本产品MCU使用盛群半导体的BC68F2123,内建1K x14程序空间, 我们有另一款无线遥控器(产品型号BCR-68F2130-X01)使用BC68F2130 MCU, BC68F2130的程序空间为2Kx16, 如果您计划自己开发MCU程序,且需要较多程序空间做更多功能, BCR-68F2130-X01会更适合。

产品上有一个OCDS(On Chip Debug Support)接口(在PCB的右下角),您可以使用此接口连接盛群半导体的e-Link仿真器或e-WriterPro烧录器,即可烧录MCU程序到遥控器上的MCU。然而我们建议您要经过适当的训练及熟悉产品才适合做这个操作。

产品数据:

尺寸(L x W x H): 58 x 36 x 15 (mm)
重量: 14.8公克(不含电池)
产品包装内容: 4键RF无线遥控器 433MHz BCR-68F2123-X01 一个
