RF无线发射模块评估板 BCE-GENTX-X01

CN¥25.2

有货

数量

65 个

Product ID

BCE-GENTX-X01

产品说明

这个产品是用来方便您使用我们销售的发射模块,产品上有按键、LED、电池插槽等,您可节省制作外围线路的时间,只要将发射模块插入评估板的插槽即可开始使用。

本产品必须搭配我们所销售的RF无线发射模块使用,包括并列式RF无线发射模块 433MHz (产品型号BCM-68F2123-X02及BCM-68F2130-X02)、串行式RF无线发射模块 433MHz (产品型号BCM-2102-X03)。这3个RF无线发射模块的任一个都可以插入此产品的插槽上,构成一个完整的RF无线发射器。

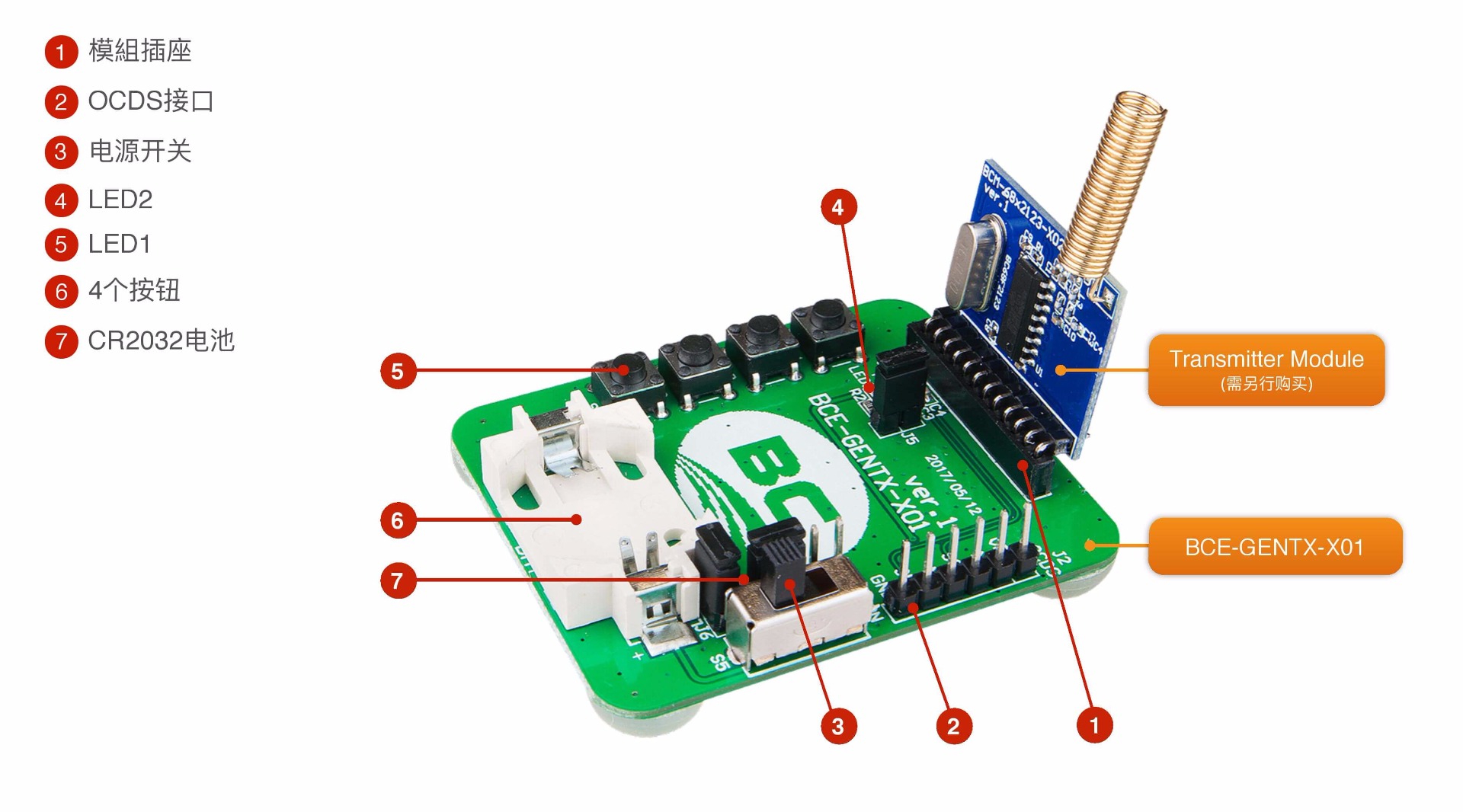

评估板上有4个按键,2个LED分别用来指示电源开启及发射讯号,及用来连接RF无线发射模块的12-pin插槽。板子上有电池插槽,本产品出货时不含电池,您必须装入一颗CR2032锂电池,电池供电给此产品以及连接到此产品上的RF无线发射模块。

产品有一个6-pin排针是OCDS (On-Chip-Debug-Support)接口,您可以使用此接口连接盛群半导体的e-Link仿真器或e-WriterPro烧录器,即可烧录MCU程序到发射模块上的MCU。然而我们建议您要经过适当的训练及熟悉产品才适合做这个操作。
