BCE-GENTrx0-001 是一个具有 LCM 的 RF 开发板，板上无内置 MCU。开发板可以搭配多种 RF 模块，方便您评估模块性能。
使用上非常容易，您只要将 RF 模块透过转接板插入开发板，并使用 e-Link32 Pro 或 e-Link 将范例程序烧录进模块，上电后即可使用。
产品信息
尺寸：110 x 70 x 26 mm
净重：46.8g
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 支援四种供电方式：外部电源、Micro USB、电池、变压器
- 开发板具有一个 LCM，但无内置 MCU
- 具有 e-Link 及 e-Link32 Pro 两种烧录接口
- 可支援多种 RF 模块
RF 开发板差异

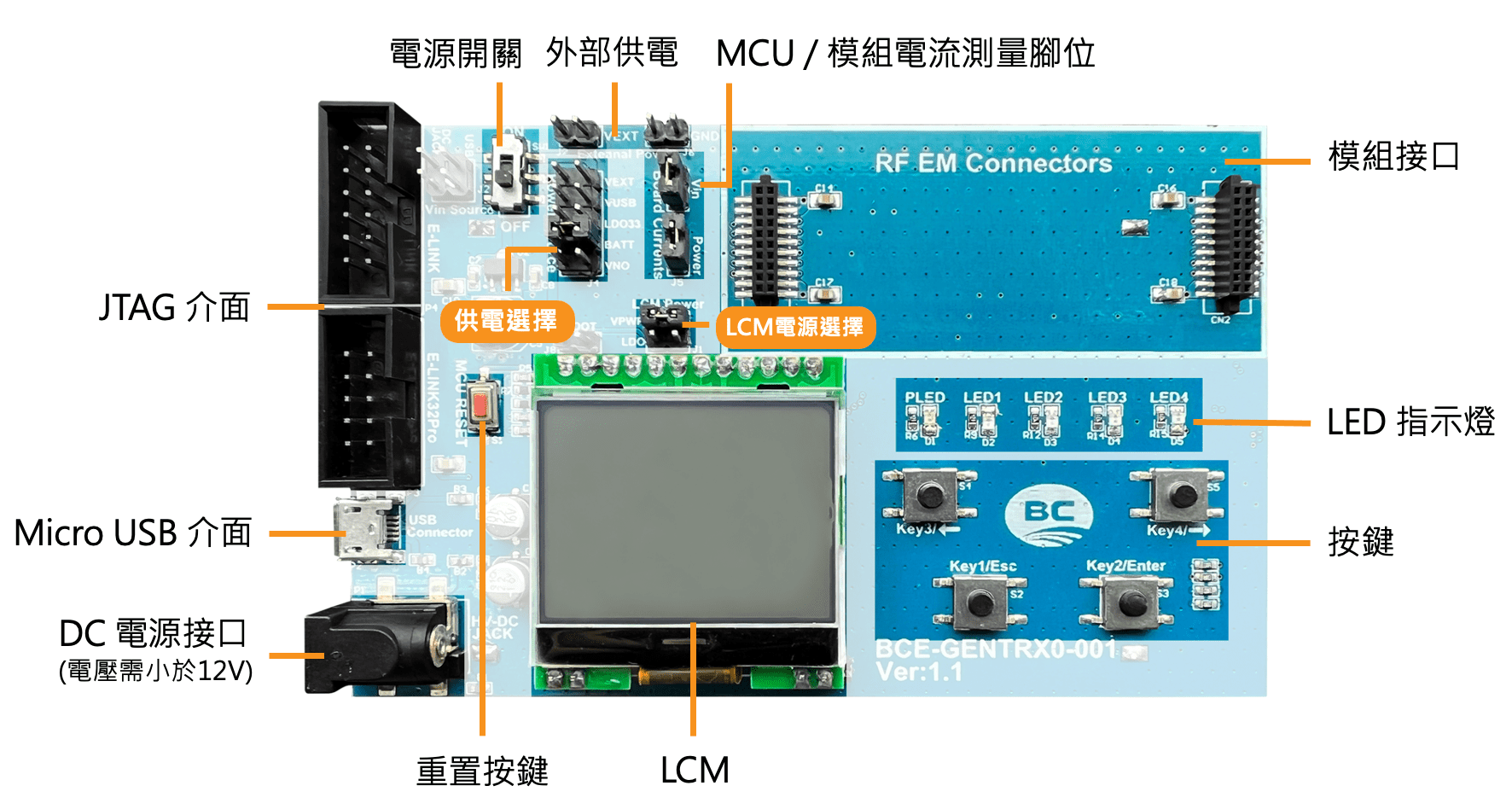

开发板功能说明
供电方式说明
您只要选择下方任一种电源供电即可，选择后，记得将跳帽放上排针对应的位置，再将电源开关拨到 on 启动电源。
- 外部电源 (VEXT)：接上不超过 3.6V 的外部电源
- Micro USB：
(1) LDO33：接上 3.3V 电源，并将 J2 的跳帽移至 USB 的位置。
(2) VUSB：接上 5V 电源。 - 电池 (BATT)：在开发板背面的电池座放上两颗 1.5V 的三号电池。
- 变压器 (LDO33)：使用变压器接上不超过 12V 的电源，并将 J2 的跳帽移至 DC JACK。
资源
- 应用笔记：AN0624SC，BM67C741-1 应用范例，包含 BCE-GENTRX0-001 开发板说明及 BM67C741-1 程序等信息。/li>
| HS Code (仅供参考) | 8517.79.00.00-6 |
|---|
