RF无线接收模块评估板是用来让您更方便评估本公司销售的RF无线接收模块, 产品上有配对按键、LED、电池插槽等,可以帮您节省制作外围线路的时间,您只要将接收模块插入评估板的插槽即可开始使用本模块。

此评估板须搭配 RF 无线接收模块使用,如：并列式 RF 无线接收模块 433MHz (BCM-68F2420-C01)。RF 无线接收模块可以插入此产品的插槽上,构成一个完整的 RF 无线接收器。

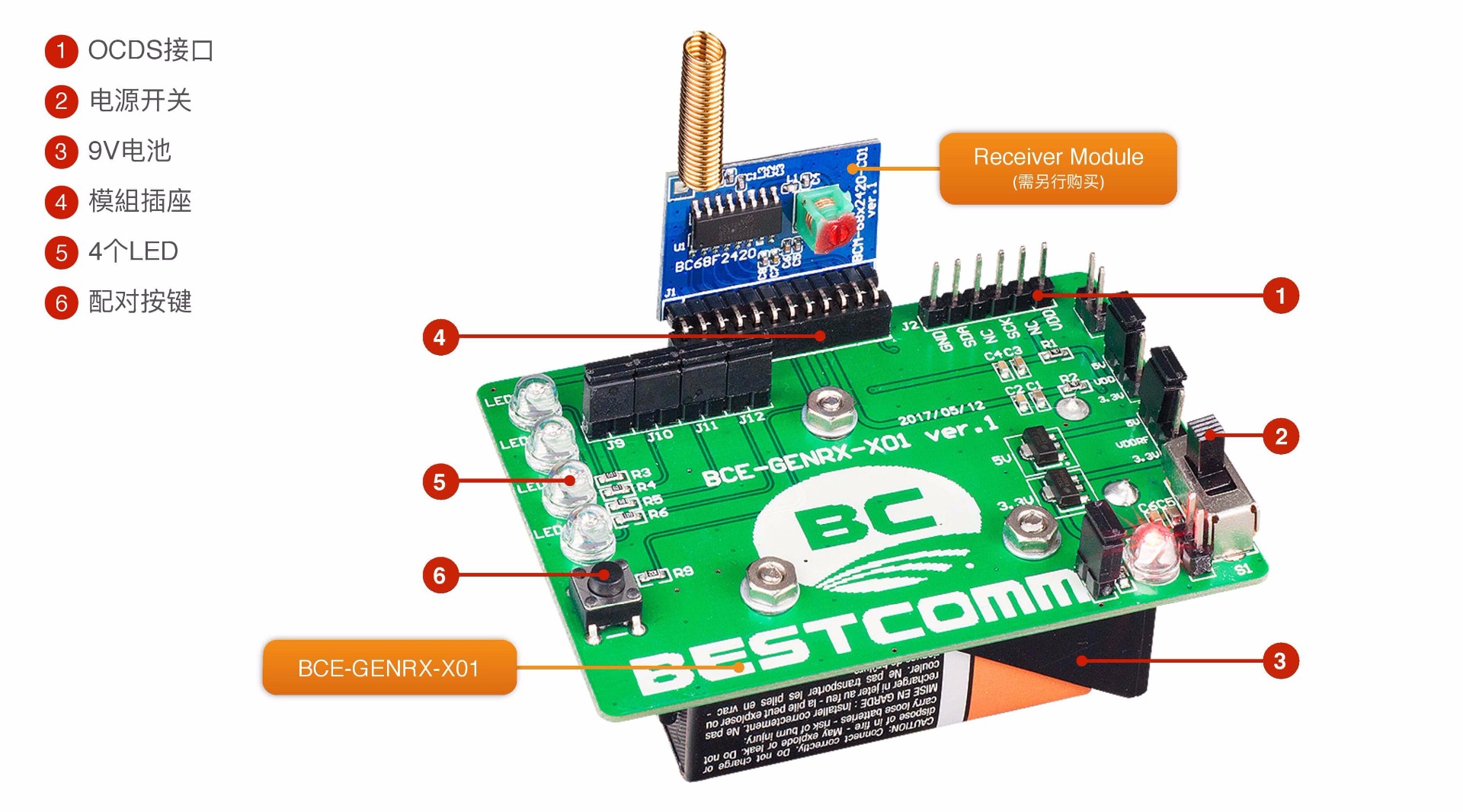

产品主要由以下部分构成:

1. 12-pin插槽,用于插入RF无线接收模块。
2. 4个LED(LED1~LED4),分别与RF无线发射器上的4个按键对应,在发射器上按下按键后,本产品上相对应的LED会亮起。
3. 配对按键,按下此按键可启动发射模块与接收模块的配对过程。
4. 电源开关及电源指示LED,用于开启/关闭电源,电源开启时LED会亮起。
5. 电池插槽,位于产品背面,用于接上9V方形电池。

发射模块必须与接收模块完成配对才能组成一对RF无线发射接收器,每一个RF无线发射模块在出厂时都已事先烧录其独一无二的产品标识符,完成配对后,接收模块能识别发射模块传送的讯号。接收模块只能记录一个发射模块的产品标识符。

产品有一个6-pin排针是OCDS (On-Chip-Debug-Support)接口,您可以使用此接口连接盛群半导体的e-Link仿真器或e-WriterPro烧录器,即可烧录MCU程序到接收模块上的MCU。然而我们建议您要经过适当的训练及熟悉产品才适合做这个操作。
